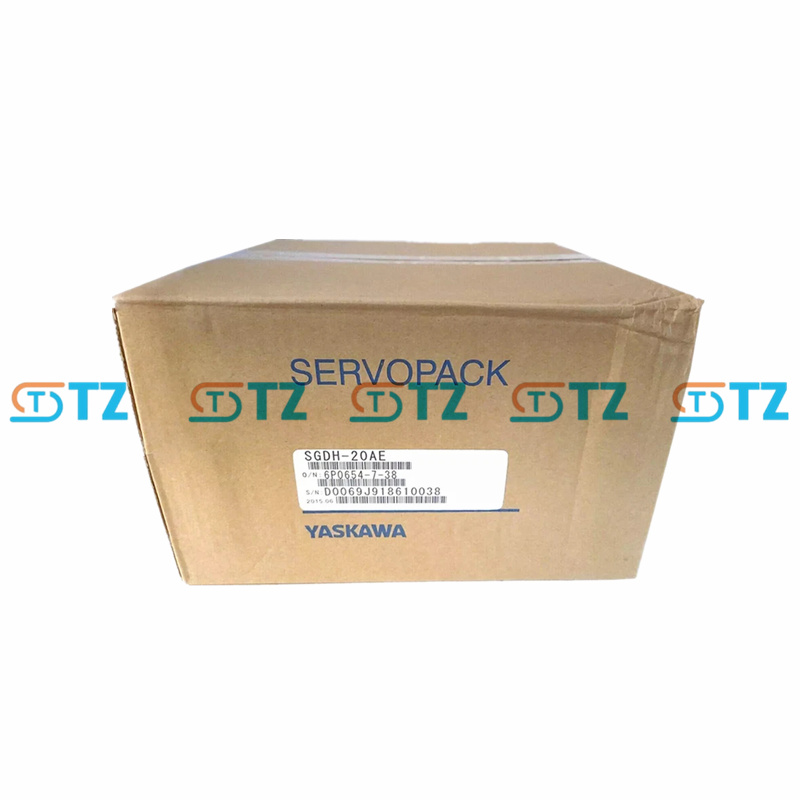

YASKAWA SGDH-20AE SERVO-TREIBER Sigma-V-SERIE

Produktparameter

Modell: SGDH-20AE

Serie: Sigma-II SGDH

Nennleistung: 2 kW (2,68 PS)

Eingangsleistung:

Spannung: Dreiphasig 200–230 VAC (170–253 VAC, +10 %/-15 %)

Frequenz: 50/60 Hz

Strom: 18,5 A

Ausgangsleistung:

Spannung: 0-230 VAC, dreiphasig

Dauerstrom: 13,4 A

Frequenz: 0-300 Hz

Steuerungsmodi: Drehzahl-, Drehmoment- und Positionssteuerung

Steuerungsmethode: Vollweggleichrichtung, IGBT-PWM-Steuerung, Sinuswellenantrieb

Geschwindigkeitsregelbereich: 1:5000

Encoder-Unterstützung: 13-Bit- bis 17-Bit-Inkremental-Encoder (2048 x 4 bis 32.768 x 4 ppr, typischerweise 16.384 x 4 ppr)

Kommunikationsschnittstelle: RS-422 (serielle Schnittstelle); Feldbuskonnektivität (z. B. DeviceNet, Profibus) über optionale Module

Digitale Ein-/Ausgänge: Eingänge: 7 (z. B. P-OT, N-OT, /P-CL, /N-CL, Sequenzeingänge) Ausgänge: 3 (z. B. /COIN, /V-CMP, /S-RDY) Analoge Eingänge: Drehmomentregelung: -3 bis +3 VDC (einstellbar von -1 bis +10 VDC, ~16 μs Reaktion) Geschwindigkeitsregelung: -6 bis +6 VDC (einstellbar von -2 bis +10 VDC, ~30 μs Reaktion)

Integrierte Funktionen: Automatische Ermittlung der Motoreinstellungen beim Anschluss Adaptive Abstimmung Vibrationsunterdrückung Integrierte Speicherung des Alarmverlaufs Integriertes Parametereinstellungsgerät (Tastatur) JOG-Betrieb Homing-Funktion

Schutzfunktionen: Überstrom, Überspannung, Unterspannung, Überhitzung, Überlast, regenerativer Fehler

Umgebungstemperatur: 0°C bis +55°C

Schutzart: IP10 (muss in einem Schaltschrank installiert werden, Feuchtigkeit, korrosive Gase, Staub vermeiden)

Kühlmethode: Zwangsluftkühlung (Lüfterkühlung für 2-kW-Modell)

Normenkonformität: UL 508C, EN 50178, EN 55011 Klasse A Gruppe 1, EN 61800-3, EN 61800-5-1

Funktionen

Hochfrequenzantwort: Die 1-kHz-Antwort minimiert die Positionierungszeit und verbessert die dynamische Leistung.

Automatische Bestimmung der Motoreinstellungen: Automatische Erkennung von Sigma-II-Rotationsmotoren (z. B. SGMAH, SGMPH) über serielle

Encoder-Technologie, die die Einrichtung vereinfacht.

Adaptive Tuning: Optimiert die Leistung durch Reduzierung von Vibrationen und Einschwingzeiten.

Vibrationsunterdrückung: Minimiert mechanische Resonanzen für einen reibungslosen Betrieb.

Flexible Steuerung: Unterstützt Drehmoment-, Geschwindigkeits- und Positionssteuerung mit Einzelachsen-Controller oder Netzwerkmodulen (z. B. DeviceNet, Profibus).

Benutzerfreundliche Schnittstelle: Integrierte Tastatur und serieller RS-422-Anschluss ermöglichen eine einfache Parametereinrichtung und Systemüberwachung.

Schutzfunktionen: Überstrom-, Überspannungs- und Überhitzungsschutz mit Alarmverlauf zur Diagnose.

Kompaktes Design: Effiziente Wärmeableitung und robuste Stabilität für die Integration in Automatisierungssysteme.

Anwendungsszenarien

CNC-Maschinen: Treibt Achsen in CNC-Fräsen, Drehmaschinen oder Routern an, um präzises Schneiden und Formen zu ermöglichen.

Robotik: Steuert Roboterarme für eine präzise Flugbahn und Nutzlasthandhabung.

Halbleiterausrüstung: Versorgt Wafer-Handling- oder Chip-Platzierungssysteme mit schnellen, präzisen Bewegungen.

Verpackungsmaschinen: Treibt Förderbänder, Etikettier- oder Versiegelungssysteme für hohen Durchsatz an.
