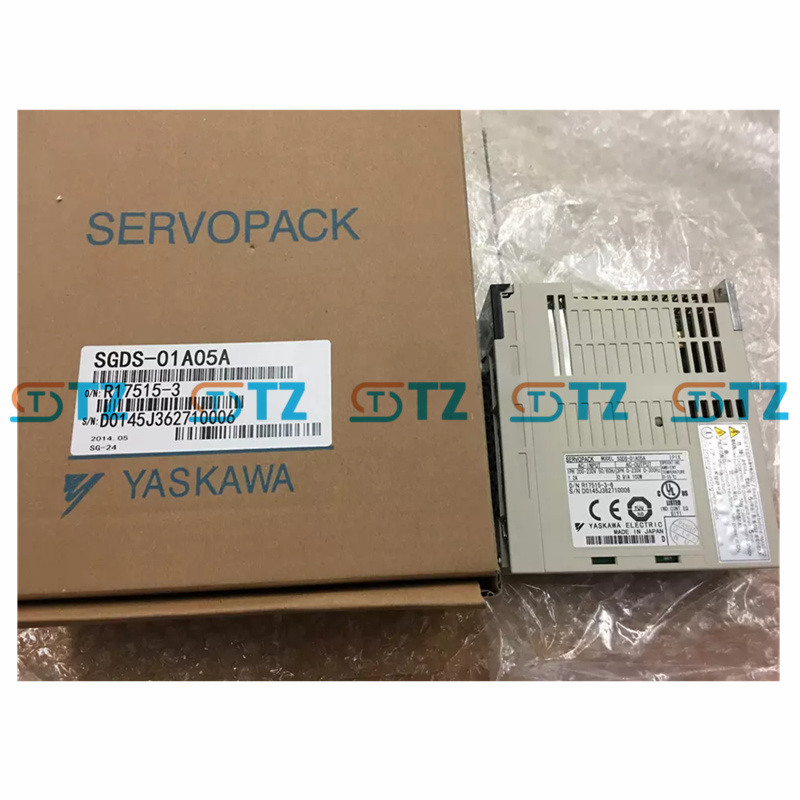

YASKAWA SGDS-01A05A SERVO-TREIBER Sigma-V-SERIE

Produktparameter

Modell: SGDS-01A05A

Serie: Sigma-III SGDS

Nennleistung: 100 W (0,13 PS)

Eingangsleistung:

Spannung: Einphasig oder dreiphasig 200–240 VAC (170–253 VAC, +10 %/-15 %)

Frequenz: 50/60 Hz

Strom: ~1,2 A (geschätzt, basierend auf SGDS-01A01A)

Ausgangsleistung:

Spannung: 0-230 VAC, dreiphasig

Dauerstrom: ~0,91 A (geschätzt, ausgerichtet an SGDS-01A01A)

Frequenz: 0-300 Hz

Steuerungsmodi: Geschwindigkeits-, Drehmoment-, Positionssteuerung (optimiert für Linearmotoren)

Steuerungsmethode: Vollweggleichrichtung, IGBT-PWM-Steuerung, Sinuswellenantrieb

Geschwindigkeitsregelbereich: 1:5000

Encoder-Unterstützung: 17-Bit-Inkrementalgeber (131.072 ppr); 13-Bit-Inkrementalgeber (2048 x 4 ppr) mit Parameter Einstellung

Kommunikationsschnittstelle: MECHATROLINK-II (serielle, vollständig geschlossene Schnittstelle); RS-422 optional

Digitale Ein-/Ausgänge: Eingänge: 7 (z. B. P-OT, N-OT, /P-CL, /N-CL, Sequenzeingänge) Ausgänge: 3 (z. B. /COIN, /V-CMP, /S-RDY) Analoge Eingänge: Drehmomentregelung: -3 bis +3 VDC (einstellbar -1 bis +10 VDC, ~16 μs Reaktion) Drehzahlregelung: -6 bis +6 VDC (einstellbar -2 bis +10 VDC, ~30 μs Reaktion)

Integrierte Funktionen: Echtzeit-Autotuning, adaptives Tuning, Vibrationsunterdrückung, JOG-Betrieb, Homing-Funktion, vollständig geschlossener Regelkreis (mit externem Encoder), 5-zeiliges digitales Bedienfeld zur Parametereinstellung

Schutzfunktionen: Überstrom, Überspannung, Unterspannung, Überhitzung, Überlast, regenerativer Fehler

Umgebungstemperatur: 0°C bis +55°C

Schutzart: IP10 (muss in einem Schaltschrank installiert werden, Feuchtigkeit, korrosive Gase, Staub vermeiden)

Kühlmethode: Natürliche Kühlung (kein eingebauter Regenerationswiderstand für das 100-W-Modell)

Normenkonformität: UL 508C, EN 50178, EN 55011 Klasse A Gruppe 1, EN 61800-3, EN 61800-5-1

Funktionen

Hochfrequenzantwort: Die Antwort von 1,6 kHz minimiert die Positionierungszeit und verbessert die dynamische Leistung für Linearmotoranwendungen.

Automatisches Tuning in Echtzeit: Passt die Verstärkung automatisch an unterschiedliche Lasten an und vereinfacht so die Einrichtung.

Adaptive Tuning: Optimiert die Leistung durch Reduzierung von Vibrationen und Einschwingzeiten.

Vibrationsunterdrückung: Minimiert mechanische Resonanz und sorgt für eine gleichmäßige lineare Bewegung.

Vollständig geschlossene Regelschleife: Unterstützt externes Encoder-Feedback für verbesserte Genauigkeit.

MECHATROLINK-II-Kommunikation: Ermöglicht Echtzeit-Synchronisierung mehrerer Achsen und Netzwerkintegration.

Benutzerfreundliche Schnittstelle: 5-zeiliger digitaler Bediener verbessert die Bedienbarkeit bei der Parametereinrichtung und Diagnose.

Schutzfunktionen: Umfassende Schutzmaßnahmen (Überstrom, Überspannung, Überhitzung) mit Alarmverlauf.

Kompaktes Design: Kleine Stellfläche (55 mm Breite) passt in Schaltschränke mit beengten Platzverhältnissen.

Anwendungsszenarien

CNC-Fräser: Treibt lineare Achsen für präzises Schneiden oder Gravieren an.

Pick-and-Place-Systeme: Versorgen Linearmotoren mit Strom für eine schnelle und präzise Komponentenplatzierung bei der Halbleitermontage.

Halbleiterausrüstung: Steuert lineare Stufen in Waferhandhabungs- oder Testsystemen.

Automatisierte Inspektionssysteme: Ermöglicht eine präzise lineare Positionierung für Bildverarbeitungssysteme.

Materialhandhabung: Treibt Linearförderer oder Shuttles in kompakten Automatisierungslinien an.

Branchen: Elektronikfertigung, Halbleiter, Automatisierung, Feinmechanik.
