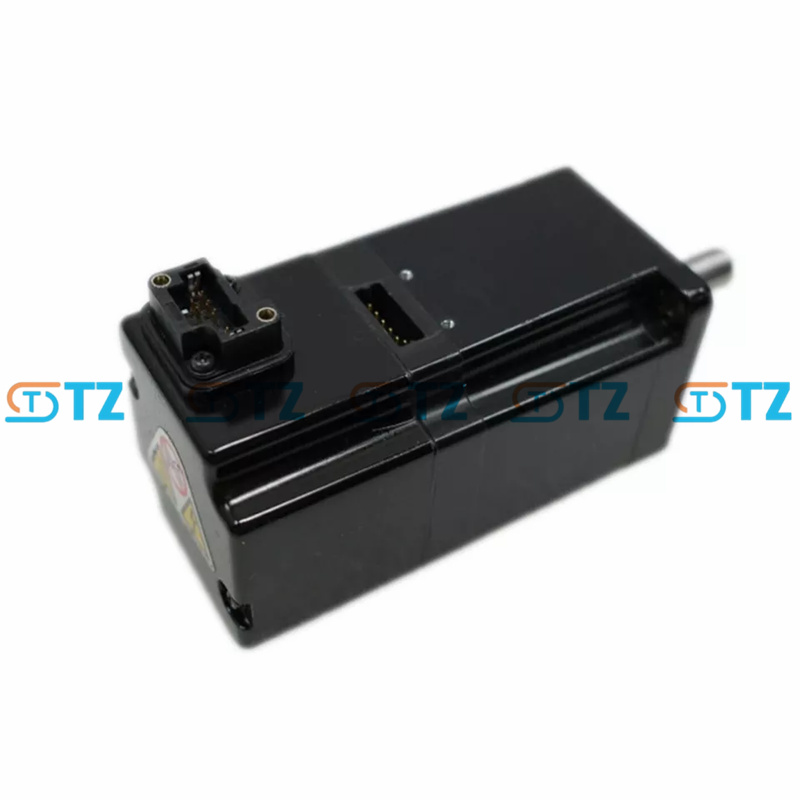

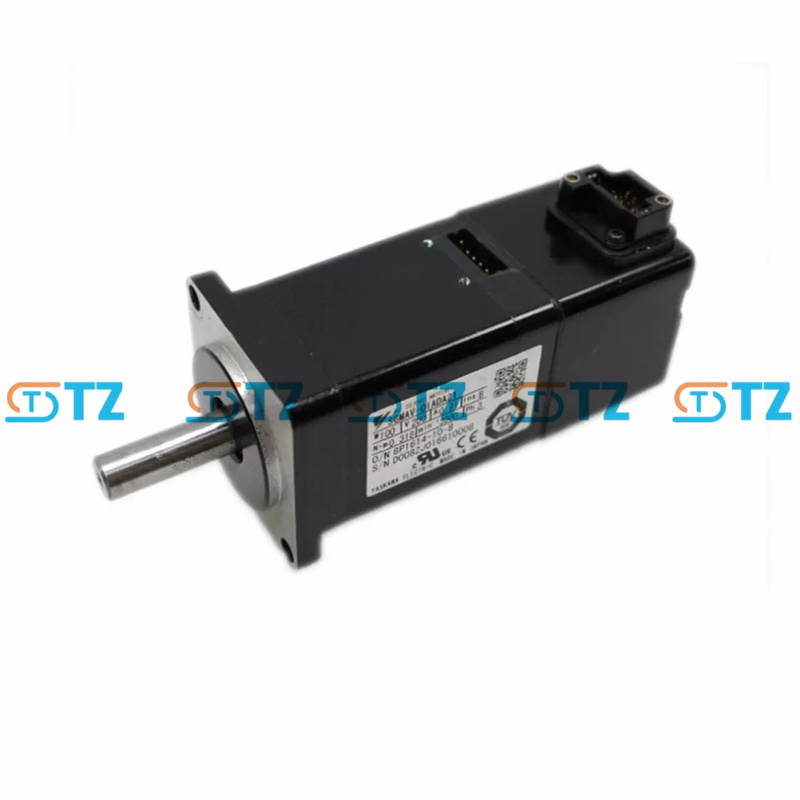

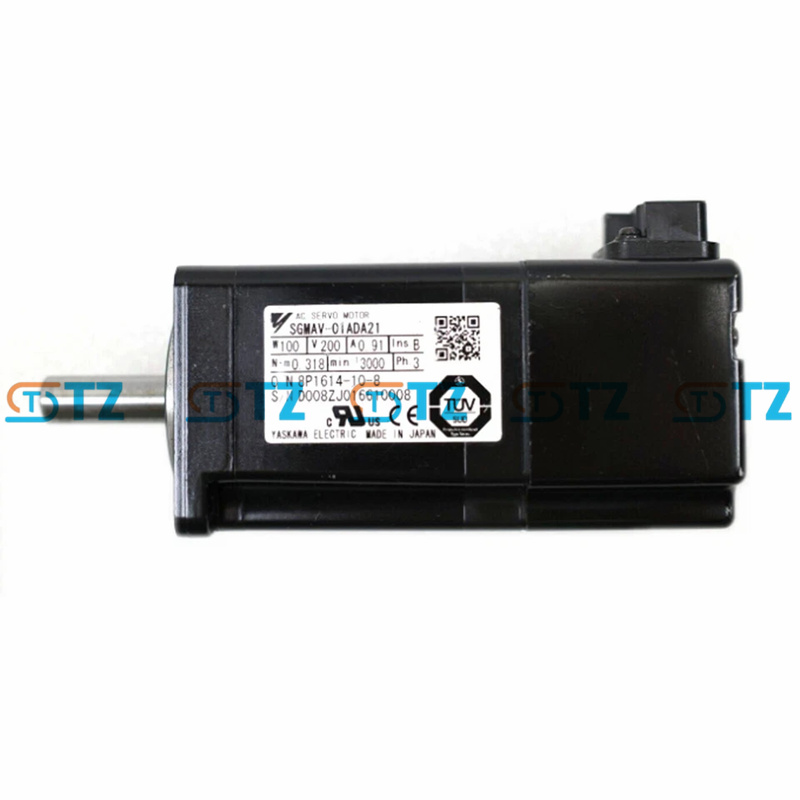

YASKAWA SGMAV-01ADA21 KOMPAKTER BÜRSTENLOSER SERVOMOTOR SIGMA-5-SERIE

Produktparameter

Nennleistung: 100 W (0,1 kW).

Versorgungsspannung: Einphasig oder dreiphasig 200–230 V AC, 50/60 Hz.

Nenndrehzahl: 3000 U/min.

Maximale Geschwindigkeit: 6000 U/min.

Nenndrehmoment: 0,318 Nm (2,82 lb-in).

Spitzendrehmoment: 0,954 Nm (8,46 lb-in, ~300 % des Nenndrehmoments für kurze Zeiträume).

Rotorträgheit: Ca. 0,0000308 kg·m² (extrem niedrige Trägheit für hohe Beschleunigung).

Encoder:

Typ: 20-Bit-Inkrementalgeber (1.048.576 Impulse/Umdrehung). Bietet eine hochauflösende Positionierung, erfordert jedoch beim Start eine Referenzierung.

Bremse: Nicht enthalten (ADA21 ohne Bremse; Bremsmodelle verwenden das Suffix „C“, z. B. ADA6C).

Schutzart: IP65 (gekapselt, geschützt gegen Staub und Strahlwasser mit niedrigem Druck, ausgenommen Wellendurchgangsteil).

Öldichtung: Nicht enthalten (ADA21 hat keine Öldichtung; versiegelte Modelle verwenden das Suffix „S“, z. B. ADA6S).

Umfeld:

Betriebstemperatur: 0 °C bis 40 °C.

Lagertemperatur: -15 °C bis 70 °C.

Luftfeuchtigkeit: 20–80 % relative Luftfeuchtigkeit (nicht kondensierend).

Vibrationspegel: V15 (≤15 µm).

Isolierung:

Isolationswiderstand: ≥10 MΩ bei 500 VDC.

Spannungsfestigkeit: 1500 V AC für 1 Minute.

Hitzebeständigkeit: Klasse B.

Wellendesign: Gerade Welle ohne Passfedernut, mit Schraube (für flexible Kupplung). Keine Öldichtung, geeignet für saubere Umgebungen.

Aktuell:

Nennstrom: Ca. 0,91 A.

Spitzenstrom: ca. 2,8 A.

Effizienz: Hohe Effizienz durch Permanentmagnet-Design.

Zertifizierungen: UL, cUL, CE, RoHS-konform.

Kompatible Antriebe: Passt zu Yaskawa Sigma-5 SGDV-Servoverstärkern

Funktionen

Superhohe Leistungsrate: Ultrageringe Trägheit (0,0000308 kg·m²) ermöglicht schnelle Beschleunigung/Verzögerung, ideal für Aufgaben mit vielen Zyklen. 300 % Spitzendrehmoment (0,954 Nm) unterstützen kurze, anspruchsvolle Belastungsspitzen.

Präzise Positionierung: Der 20-Bit-Inkrementalgeber (1.048.576 Impulse/Umdrehung) bietet eine ultrahohe Auflösung mit Submikrometergenauigkeit. Aufgrund des Inkrementalgebers ist beim Start eine Referenzpunktfahrt erforderlich.

Kompaktes Design: 40 mm Flansch und ~92 mm Länge passen in beengte Platzverhältnisse in Miniaturgeräten. Das geringe Gewicht (0,4 kg) reduziert die mechanische Belastung in dynamischen Systemen.

Umweltverträglichkeit: Schutzart IP65 schützt vor Staub und Niederdruck-Wasserstrahlen und ist für den Einsatz in der Leichtindustrie geeignet. Die Vibrationsfestigkeit V15 gewährleistet Zuverlässigkeit bei mechanischer Beanspruchung.

Flexible Steuerung: Unterstützt Positions-, Geschwindigkeits- und Drehmomentregelung über Sigma-5 SGDV-Verstärker. Kompatibel mit Impulsfolge, analoger Spannung oder MECHATROLINK-II/III für vernetzte Systeme.

Geringer Wartungsaufwand: Bürstenloses Permanentmagnet-Design verhindert Bürstenverschleiß. Selbstgekühlter Betrieb reduziert den Wärmemanagementbedarf.

Sicherheit und Konformität: Unterstützt Safe Torque Off (STO) mit kompatiblen Antrieben gemäß ISO 13849-1. UL/CE-Zertifizierungen gewährleisten die weltweite Einsatzfähigkeit.

Auto-Tuning: Sigma-5-Laufwerke bieten erweitertes Auto-Tuning (z. B. Ein-Parameter-Tuning) und optimieren die Verstärkung für eine schnelle Einrichtung und stabile Leistung.

Anwendungsszenarien

Halbleiterfertigung: Steuert Wafer-Handler oder Chip-Montierer und nutzt hochauflösende Encoder für eine Genauigkeit im Submikrometerbereich. Die kompakte Größe eignet sich für Reinraumanlagen.

Elektronikmontage: Für den Antrieb von Bestückungsautomaten oder SMT-Geräten, bei denen schnelle und präzise Bewegungen entscheidend sind. Geringe Trägheit ermöglicht hohe Taktraten.

Robotik: Steuert Gelenke in leichten Roboterarmen für die Montage oder Inspektion und profitiert von der geringen Größe und der dynamischen Reaktion. Verpackungsmaschinen: Bedient kompakte Etikettier-, Versiegelungs- oder Kartoniersysteme und optimiert so Platz und Geschwindigkeit. Schutzart IP65 für staubige Umgebungen.

Medizinische Geräte: Werden in Diagnosegeräten (z. B. Bildgebung oder Laborautomatisierung) verwendet und ermöglichen eine gleichmäßige, präzise Bewegung in engen Räumen.

Textilmaschinen: Steuert kleine Webstühle oder Nähmaschinen und sorgt für ein gleichmäßiges Drehmoment für komplizierte Muster.

Laborautomatisierung: Betreibt Pipettierroboter oder Probenhandler, bei denen geringe Größe und Präzision von entscheidender Bedeutung sind.

Kleine Förderbänder: Betreibt Miniatur-Fördersysteme in der Logistik oder Fertigung und minimiert so den Energieverbrauch.
