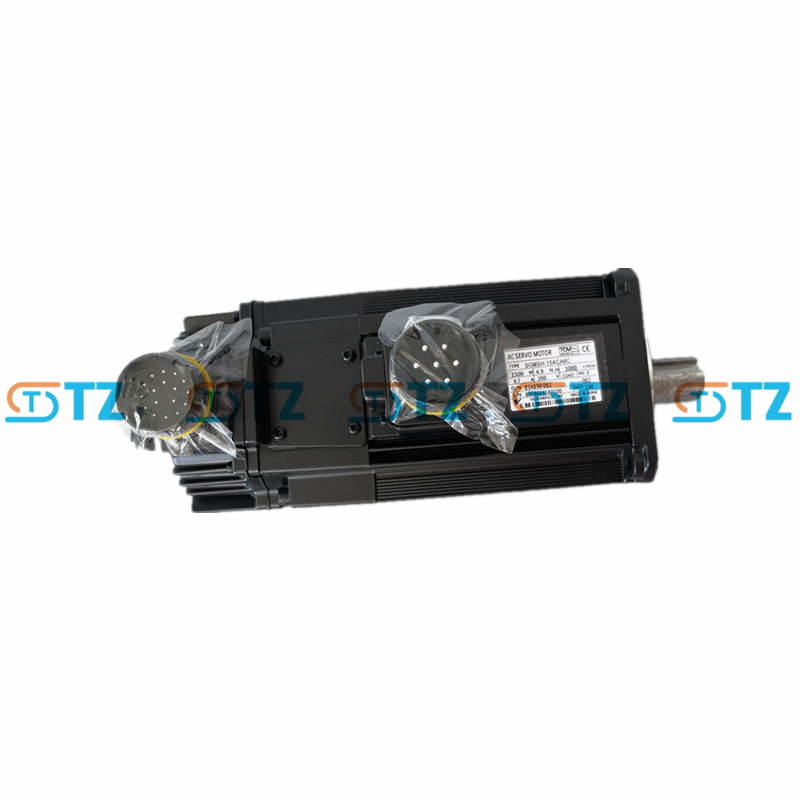

YASKAWA SGMSH-15ACA6C HOCHLEISTUNGS-SERVOMOTOR SIGMA II SERIE

Produktparameter

Nennleistung: 1,5 kW (2,0 PS).

Versorgungsspannung: 3-phasig 200–230 V AC, 50/60 Hz.

Nenndrehzahl: 3000 U/min.

Maximale Geschwindigkeit: 5000 U/min.

Nenndrehmoment: 4,77 Nm (42,2 lb-in).

Spitzendrehmoment: 14,3 Nm (126,6 lb-in, ~300 % des Nenndrehmoments).

Rotorträgheit: Ca. 0,000245 kg·m² (geringe bis mittlere Trägheit für hohe Reaktionsfähigkeit).

Encoder:

Typ: 17-Bit-Inkrementalgeber (131.072 Impulse/Umdrehung). Die Auflösung ermöglicht eine hochpräzise Positionierung.

Bremse:

Haltebremse: 24 VDC, Haltemoment typischerweise 4,9 Nm. Wird aktiviert, um die Last zu sichern, wenn die Stromversorgung abgeschaltet wird.

Schutzart: IP67 (vollständig gekapselt, selbstgekühlt, außer Wellendurchgangsteil).

Umfeld:

Betriebstemperatur: 0 °C bis 40 °C.

Lagertemperatur: -15 °C bis 70 °C.

Luftfeuchtigkeit: 20–80 % relative Luftfeuchtigkeit (nicht kondensierend).

Vibrationspegel: V15 (≤15 µm).

Isolierung:

Isolationswiderstand: ≥10 MΩ bei 500 VDC.

Spannungsfestigkeit: 1500 V AC für 1 Minute.

Hitzebeständigkeit: Klasse F.

Wellenausführung: Gerade Welle mit Passfedernut und Gewindebohrung (für sichere Kupplung). Keine Öldichtung (Standard für ACA6C; bei Bedarf bestätigen).

Aktuell:

Nennstrom: ca. 9,7 A.

Spitzenstrom: ca. 28 A.

Wirkungsgrad: Hoher Wirkungsgrad durch Permanentmagnet-Design.

Zertifizierungen: UL, cUL, CE (konfigurationsabhängig).

Funktionen

Hohes Drehmoment-Trägheits-Verhältnis: Die niedrige bis mittlere Trägheit ermöglicht schnelles Beschleunigen/Verzögern, ideal für Aufgaben mit hoher Taktfrequenz. Das Spitzendrehmoment (14,3 Nm) unterstützt anspruchsvolle dynamische Lasten.

Präzise Positionierung: Ein 17-Bit-Inkrementalgeber (131.072 Impulse/Umdrehung) gewährleistet eine Genauigkeit im Submikrometerbereich. Kompatibel mit Absolutwertgeber-Upgrades zur Nullpunktsicherung.

Integrierte Bremse: Die 24-VDC-Haltebremse sichert die Last bei Stromausfall oder Not-Aus und erhöht so die Sicherheit. Schnelles Ein- und Auskuppeln für minimale Ausfallzeiten.

Robustes Design: Schutzart IP67 (außer Welle) schützt vor Staub und Strahlwasser und ist für raue Umgebungen geeignet. Isolierung der Klasse F und Vibrationsfestigkeit V15 sorgen für Langlebigkeit.

Flexible Steuerung: Unterstützt Positions-, Geschwindigkeits- und Drehmomentregelung über kompatible SGDH-Verstärker. Kompatibel mit Analog-/Impulseingängen oder MECHATROLINK-II für vernetzte Steuerung.

Kompakt und effizient: Das segmentierte Statordesign reduziert die Größe bei gleichbleibender Leistung. Der Permanentmagnetrotor minimiert Energieverlust und Wartungsaufwand.

Sicherheit und Konformität: Unterstützt Safe Torque Off (STO) in Kombination mit modernen Antrieben. Erfüllt die UL/CE-Standards für den weltweiten Einsatz.

Auto-Tuning: Bei Verwendung mit Sigma II SGDH-Laufwerken wird Online-Auto-Tuning für eine schnelle Einrichtung und optimale Verstärkungsanpassung unterstützt.

Anwendungsszenarien

Halbleiterfertigung: Antrieb von Wafer-Handlern oder Pick-and-Place-Systemen mit hoher Präzision und schneller Reaktion. Die Bremse gewährleistet eine sichere Positionierung im ausgeschalteten Zustand.

Verpackungsmaschinen: Für den Antrieb von Hochgeschwindigkeitskartonierern, -verschließern oder -etikettierern, bei denen schnelle Zyklen und Genauigkeit entscheidend sind. Die kompakte Größe passt sich an eingeschränkte Maschinendesigns an.

Robotik: Wird in industriellen Robotergelenken für Aufgaben wie Schweißen, Montage oder Palettieren verwendet und profitiert von Drehmoment- und Bremsfunktionen.

Druckausrüstung: Steuert Walzen oder Schneidevorrichtungen in Offset-/Digitaldruckmaschinen und gewährleistet eine präzise Registrierung bei hohen Geschwindigkeiten.

CNC-Werkzeugmaschinen: Treibt Vorschubachsen oder Spindeln in Fräs- oder Drehmaschinen an und sorgt für Stabilität und dynamische Reaktion.

Lebensmittel und Getränke: Betreibt Abfüll- oder Verpackungslinien. Schutzart IP67, geeignet für Waschanlagen (bei ordnungsgemäßer Abdichtung). Die Bremse verhindert Lastverschiebungen beim Stoppen.

Materialhandhabung: Versorgt Förderbänder, AGVs oder Regalbediengeräte in automatisierten Lagern mit Strom und sorgt für zuverlässige Bewegung und Sicherheit.

Textilmaschinen: Treibt Webstühle oder Stickmaschinen an und sorgt für konstantes Drehmoment und Präzision für eine hochwertige Ausgabe.
