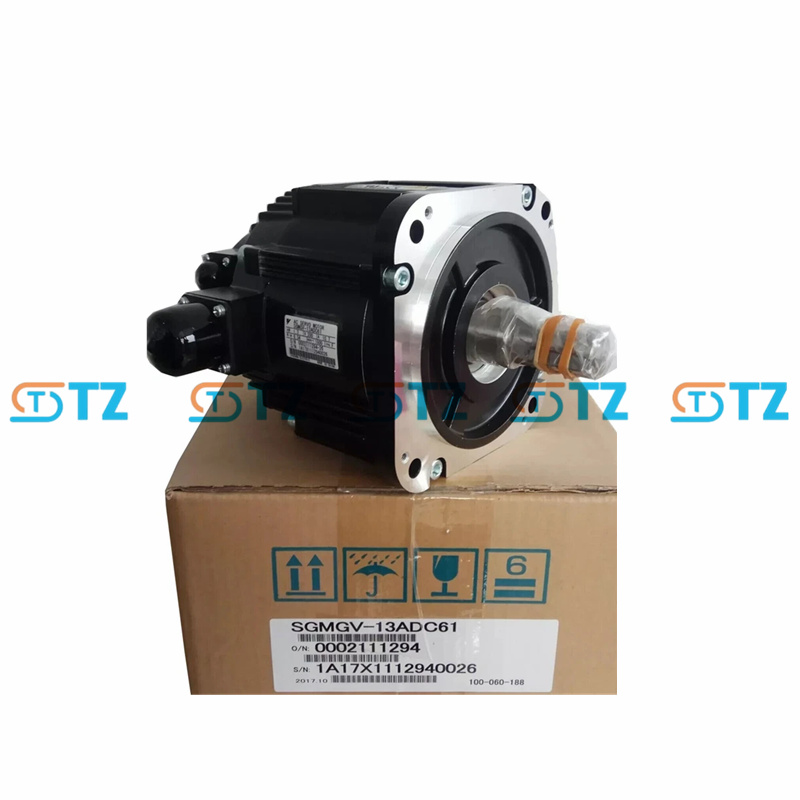

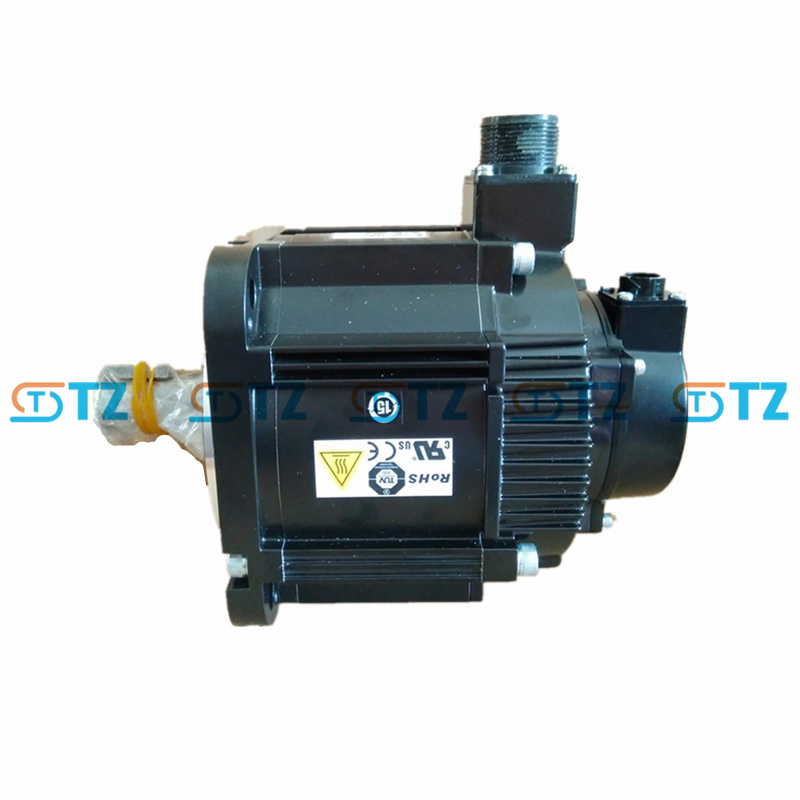

YASKAWA SGMGV-13ADC61 AC-SERVO-TREIBER Sigma-V-SERIE

Produktparameter

Modell: SGMGV-13ADC61

Serie: Sigma-V SGMGV

Nennleistung: 1,3 kW (1,74 PS)

Versorgungsspannung: Dreiphasiger Wechselstrom 200 V (200–230 V, 50/60 Hz)

Nenndrehmoment: 8,34 Nm

Spitzendrehmoment: ~23,3 Nm (350 % des Nenndrehmoments, basierend auf Sigma-V-Eigenschaften)

Nenndrehzahl: 1500 U/min

Maximale Geschwindigkeit: 3000 U/min

Nennstrom: 10,7 A

Spitzenstrom: ~30 A

Encoder: 20-Bit-Absolut-Encoder (1.048.576 ppr)

Wellenende-Design: Gerade mit Passfedernut und Gewindebohrung

Bremse: 24V DC Haltebremse

Öldichtung: Keine Öl-/Staubdichtung

Schutzart: IP67

Isolationsklasse: B (Hitzebeständigkeit)

Isolationswiderstand: >10 MΩ bei DC 500 V

Spannungsfestigkeit: AC 1500 V, 1 Minute

Umgebungstemperatur: 0°C bis +40°C

Umgebungsfeuchtigkeit: 20 % bis 80 % (nicht kondensierend)

Montageart: Flanschmontage (130x130 mm)

Drehrichtung: Gegen den Uhrzeigersinn (CCW) von der Lastseite mit Vorwärtslaufreferenz

Vibrationsklasse: V15 (Vibrationsfestigkeit 49 m/s²)

Kühlkörper: 400x400x20 mm (Eisen, wird zur Kühlung benötigt)

Einhaltung von Standards: CE, UL/cUL, RoHS

Funktionen

Drehmomentstarkes Design: Liefert 8,34 Nm Nenndrehmoment und bis zu 23,3 Nm Spitzendrehmoment, ideal für Anwendungen mit hoher Belastung (z. B. Werkzeugmaschinen).

Hochpräzises Feedback: 20-Bit-Absolutwertgeber (1.048.576 ppr) gewährleistet eine ultrapräzise Positionierung, auch nach einem Stromausfall.

Haltebremse: Die 24-V-Gleichstrombremse sichert die Last bei Stromausfall oder Not-Aus und erhöht so die Sicherheit.

Kompaktes Design: Kleineres Paket und ca. 20 % leichter als herkömmliche Modelle, mit einem kleinen Encoder-Anschluss für einfachere Integration.

Haltbarkeit: Schutzart IP67, Vibrationsfestigkeit von 49 m/s² und Isolierung der Klasse B eignen sich für raue Industrieumgebungen.

Verbesserte Vibrationsfestigkeit: Das neue Kupplungsdesign bietet eine Vibrationsfestigkeit von ~5G und gewährleistet so Zuverlässigkeit.

Kompatibilität: Kann mit YASKAWA Sigma-V-Laufwerken (z. B. SGDV-120A01A, SGD7S-120A00A) für erweiterte Steuerung kombiniert werden.

Energieeffizienz: Intelligentes Energiemanagement und regeneratives Bremsen reduzieren Stromverbrauch und Wärmeentwicklung.

Anwendungsszenarien

Werkzeugmaschinen: Treibt Spindeln oder Vorschubachsen in CNC-Fräs- und Drehmaschinen für präzise Bearbeitungen an.

Transportmaschinen: Treibt Förderbänder oder Shuttles in Materialhandhabungssystemen an.

Robotik: Steuert große Roboterarme für eine präzise Flugbahn und Nutzlasthandhabung.

Halbleiterausrüstung: Unterstützt die Waferhandhabung oder Chipplatzierung mit hoher Präzision.

Handhabungsmaschinen: Ermöglicht eine präzise Positionierung in automatisierten Produktionslinien.

Branchen: Werkzeugmaschinen, Materialhandhabung, Robotik, Halbleiter, allgemeine Automatisierung.

Vorteilsprodukte:

Alle Artikel sind originale, fabrikneue und sofort lieferbare Artikel des Händlers. Bitte informieren Sie uns, wenn Sie andere Bedingungen benötigen (gebraucht, geöffnete Verpackung, generalüberholt usw.).

Vieles ist verfügbar und wartet nur auf Sie. Fragen Sie ruhig nach einem besseren Angebot!!!
