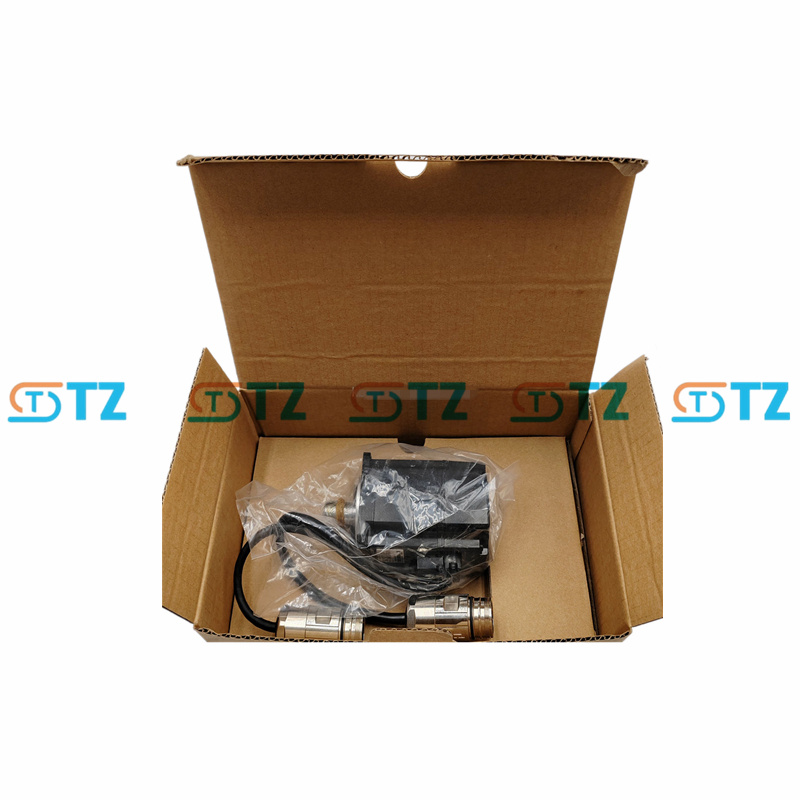

YASKAWA SGMSH-15ACA21 AC-SERVOMOTOR SIGMA-II-SERIE

Produktparameter

Modell: SGMSH-15ACA21

Serie: Sigma-II SGMSH

Nennleistung: 1,5 kW (2,0 PS)

Nennspannung: 200 VAC (ein- oder dreiphasig, je nach Treiberkonfiguration)

Nennstrom: 9,7 A

Nenndrehzahl: 3000 U/min

Maximale Geschwindigkeit: 5000 U/min

Nenndrehmoment: 4,77 Nm

Spitzendrehmoment: ca. 14,31 Nm (300 % des Nenndrehmoments)

Rotorträgheit: hohe Trägheit, ca. 0,00289 kg·m²

Encoder: 17-Bit-Inkrementalgeber (131072 ppr)

Schutzklasse: IP67 (staub- und wasserdicht, geeignet für raue Umgebungen)

Isolationsklasse: F-Klasse

Wellenendausführung: gerade Welle mit Passfedernut, keine Bremse, keine Öldichtung (ACA21-Konfiguration, die spezifische Option muss bestätigt werden)

Kühlmethode: natürliche Kühlung

Umgebungstemperatur: 0 bis +40°C

Umgebungsfeuchtigkeit: 20 % bis 80 % (keine Kondensation)

Vibrationsfestigkeit: 15 µm oder weniger

Zertifizierung: UL, CE (gemäß EN 50178, EN 55011 Klasse A, EN 61800-3)

Besonderheit

Hohe Leistung: 1,5 kW Nennleistung und 14,31 Nm Spitzendrehmoment für Anwendungen mit hoher Lastträgheit. Das Design mit hoher Trägheit gewährleistet Bewegungsstabilität bei großen mechanischen Lasten.

Hochpräzise Positionierung: Der 17-Bit-Inkrementalgeber (131072 ppr) liefert hochauflösende Positionsrückmeldung. Unterstützt vollständige Regelung mit kompatiblen Antrieben wie SGDV-120A01A008000.

Umweltverträglichkeit: Schutzart IP67, staub- und wasserdicht, geeignet für raue Industrieumgebungen. Natürliche Kühlung, keine zusätzliche Kühlausrüstung erforderlich.

Flexible Konfiguration: Gerade Welle mit Passfedernut für einfache mechanische Verbindung. Optionale Brems- oder Öldichtungskonfiguration.

Antriebskompatibilität: Entwickelt für Sigma-II-Antriebe wie SGDH-15AE, ist es auch mit Sigma-3- (SGDS-15A) und Sigma-5-Antrieben (SGDV-120A) kompatibel und unterstützt 17-Bit-Encoder. Analoge Spannungs-/Impulsfolgesteuerung und MECHATROLINK-II-Kommunikation (je nach Treiberkonfiguration) werden unterstützt.

Anwendungsszenario

Robotik: Antrieb großer Gelenke in Industrierobotern wie der Motoman-Serie von Yaskawa, der ein hohes Drehmoment und eine präzise Steuerung ermöglicht.

CNC-gesteuerte Werkzeugmaschinen: Steuern Sie die Spindel oder Zugspindel einer CNC-Fräs- oder Drehmaschine, um die Anforderungen hochpräziser Bearbeitungen zu erfüllen.

Verpackungsausrüstung: Treibt schwere Förderbänder, Schneidemaschinen oder Palettierer in der Verpackungslinie an.

Materialhandhabung: Fahren Sie ein fahrerloses Transportfahrzeug (AGV) oder ein Schwerlastfördersystem, um große Lasten zu handhaben.

Halbleiterfertigung: Unterstützt die Handhabung von Wafern oder große Aufnahme- und Abgabesysteme für hohe Drehmomentanforderungen.

Textil und Druck: Steuerung von Walzen oder Pressen mit hoher Trägheit in Textil- oder Druckmaschinen.

Vorteilsprodukte:

Alle Artikel sind originale, fabrikneue und sofort lieferbare Artikel des Händlers. Bitte informieren Sie uns, wenn Sie andere Bedingungen benötigen (gebraucht, geöffnete Verpackung, generalüberholt usw.).

Vieles ist verfügbar und wartet nur auf Sie. Fragen Sie ruhig nach einem besseren Angebot!!!
