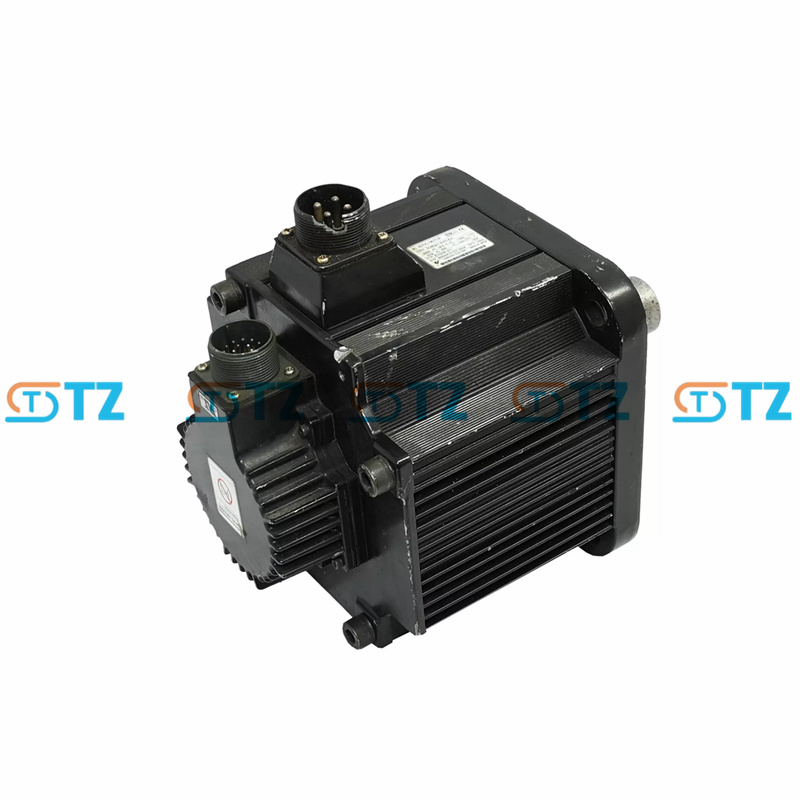

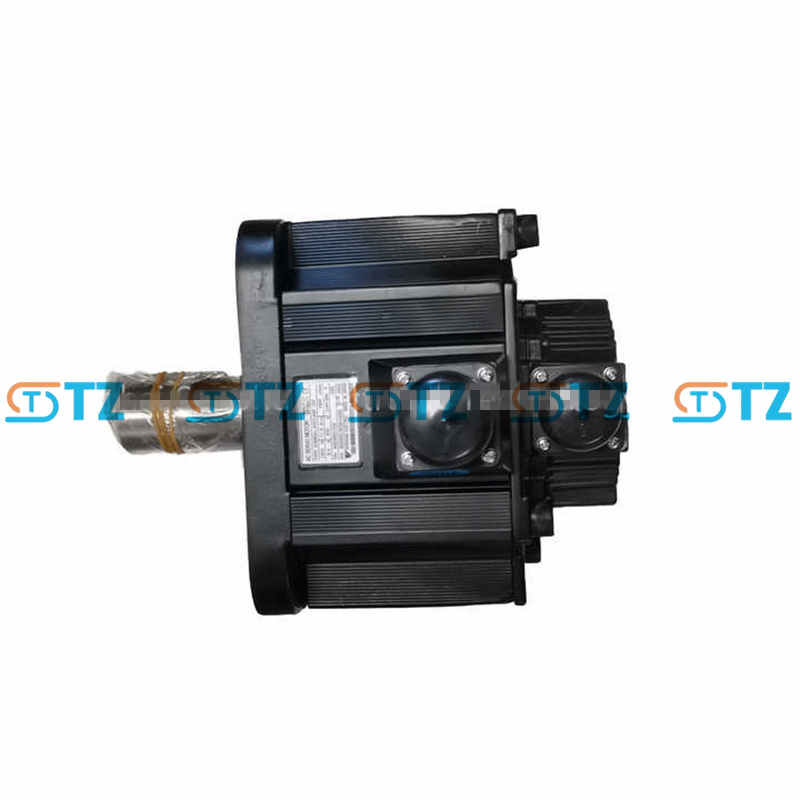

YASKAWA SGMGH-20PCA61 AC-SERVOMOTOR SIGMA-II-SERIE

Produktparameter

Modell: SGMGH-20PCA61

Serie: Sigma-II SGMGH

Nennleistung: 1,8 kW (2,4 PS)

Nennspannung: 200 VAC (dreiphasig)

Nennstrom: 16,7 A

Nenndrehzahl: 1500 U/min

Maximale Geschwindigkeit: 3000 U/min

Nenndrehmoment: 11,5 Nm

Spitzendrehmoment: ca. 34,5 Nm

Rotorträgheit: mittlere Trägheit, ca. 0,0135 kg·m²

Encoder: 17-Bit-Inkrementalgeber (131072 ppr)

Schutzklasse: IP67 (staub- und wasserdicht, geeignet für raue Umgebungen)

Isolationsklasse: F-Klasse

Wellenendenausführung: gerade Welle mit Passfedernut und Gewinde, keine Bremse, kein Wellendichtring

Kühlmethode: natürliche Kühlung

Umgebungstemperatur: 0 bis +40°C

Umgebungsfeuchtigkeit: 20 % bis 80 % (keine Kondensation)

Vibrationsfestigkeit: 15 µm oder weniger

Zertifizierung: UL, cUL, CE (gemäß EN 50178, EN 55011 Klasse A, EN 61800-3)

Besonderheit

Hohe Drehmomentleistung: 1,8 kW Nennleistung und 11,5 Nm Nenndrehmoment (Spitze 34,5 Nm) für industrielle Anwendungen, die ein hohes Drehmoment erfordern. Das Design mit mittlerer Trägheit gleicht Beschleunigungsleistung und Laststabilität aus.

Hochpräzise Positionierung: Der 17-Bit-Inkrementalgeber (131.072 ppr) liefert hochauflösendes Feedback für eine präzise Positionsregelung. Unterstützt vollständige Regelung (kompatibler Treiber, z. B. SGDV-180A01A).

Umweltverträglichkeit: Schutzart IP67, staub- und wasserdicht, geeignet für raue Industrieumgebungen. Natürliche Kühlung, keine externe Kühlanlage erforderlich.

Flexible Konfiguration: Gerade Welle mit Passfedernut und Gewinde für einfachen Anschluss an mechanische Systeme. Optionale Brems- oder Öldichtungskonfiguration.

Antriebskompatibilität: Entwickelt für Sigma-II-Antriebe wie SGDH-20AE, ist es auch mit Sigma-3- (SGDS-20A) und Sigma-5-Antrieben (SGDV-180A) kompatibel und unterstützt 17-Bit-Encoder. Analoge Spannungs-/Impulsfolgesteuerung und MECHATROLINK-II-Kommunikation werden unterstützt.

Netzwerkfunktionen: Das DeviceNet-Modul (kompatibel mit Antrieben) unterstützt ein offenes Feldnetzwerk für einfache Bewegungssteuerung und Statusüberwachung.

Anwendungsszenario

Werkzeugmaschinen und Holzbearbeitungsgeräte: Treibt die Spindel oder Vorschubwelle von CNC-Werkzeugmaschinen oder Holzbearbeitungsmaschinen an und sorgt für ein hohes Drehmoment und eine präzise Steuerung.

Verpackungsanlagen: Steuern Sie Hochleistungsförderbänder, Versiegelungs- oder Palettiermaschinen in der Verpackungslinie, um hohe Lastanforderungen zu erfüllen.

Portalroboter: Antrieb der Portalrobotergelenke für eine schnelle und hochpräzise Materialhandhabung.

Pressenautomatisierung: Bietet ein hohes Drehmoment zum Antrieb der Stanz- oder Umformmaschine.

Thermoformgerät: Kontrollieren Sie die beweglichen Teile der Thermoformmaschine, um Stabilität und Genauigkeit zu gewährleisten.

Materialhandhabung: Steuern Sie automatisierte Fördersysteme oder Schwerlast-AGVs, um große Lasten zu handhaben.
