Industrielle Sensortypen & Auswahl: Näherungssensoren, Fotoelektrische Sensoren, Drucksensoren & mehr

Einführung

Sensoren sind die Augen und Ohren der industriellen Automatisierung. Ohne Sensoren kann eine SPS nicht erkennen, ob sich ein Produkt in Position befindet, ob ein Tank voll ist oder ob ein Motor überhitzt. Die Wahl des richtigen Sensors für jede Anwendung ist entscheidend: Der falsche Sensor führt zu Produktionsausfällen, Fehlalarmen oder Sicherheitsrisiken.

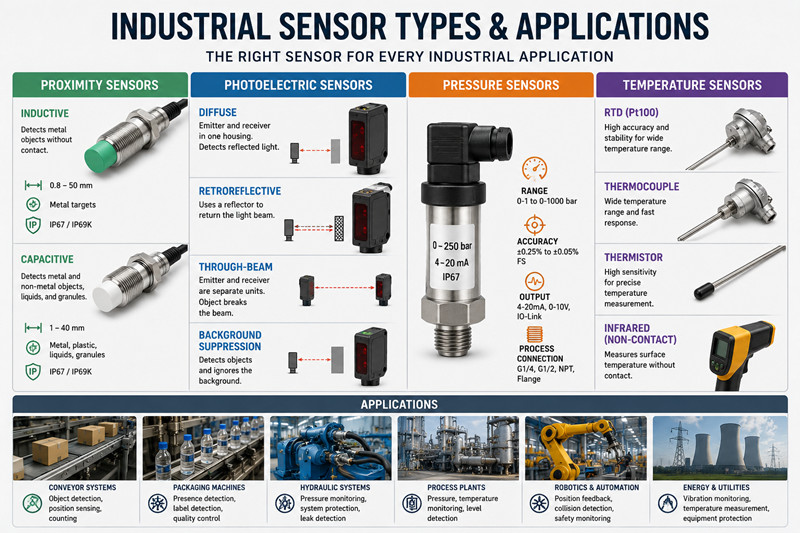

Dieser Leitfaden behandelt die gängigsten industriellen Sensortypen – Näherungssensoren, Lichtschranken, Drucksensoren und Temperatursensoren – ihre Funktionsprinzipien, wichtigsten Spezifikationen und einen Markenvergleich. Bentley Nevada, Honeywell, Pepperl+Fuchs, Und Keyence.

Näherungssensoren

Näherungssensoren erfassen die Anwesenheit oder Abwesenheit eines Objekts berührungslos. Sie sind die Arbeitspferde der Fabrikautomation und werden zur Positionserkennung, Zählung und Prozesssteuerung eingesetzt.

Induktive Näherungssensoren

Induktive Sensoren erkennen Metallobjekte durch die Erzeugung eines elektromagnetischen Feldes. Sobald ein Metallobjekt in das Feld eintritt, reduzieren Wirbelströme die Schwingungsamplitude und lösen so einen Schaltvorgang aus.

Wichtigste Spezifikationen:

· Erfassungsabstand: 0,8 mm - 50 mm (variiert je nach Zielgröße und Sensormodell)

· Ziel: Eisen- und Nichteisenmetalle (Stahl, Aluminium, Messing)

· Ausgabe: PNP (Quelle) oder NPN (Senke), NO oder NC

· Schutzart: IP67-Standard, IP69K für Hochdruckreinigung

Kapazitive Näherungssensoren

Kapazitive Sensoren erkennen sowohl metallische als auch nichtmetallische Objekte (Kunststoffe, Flüssigkeiten, Granulate) durch Messung von Kapazitätsänderungen zwischen der Sensorelektrode und dem Objekt.

Wichtigste Spezifikationen:

· Erfassungsbereich: 1 mm - 40 mm

· Ziel: Metalle, Kunststoffe, Holz, Papier, Glas, Flüssigkeiten

· Kann Füllstände in nichtmetallischen Behältern messen

· Empfindlicher gegenüber Umwelteinflüssen (Luftfeuchtigkeit, Staub)

Magnetische Näherungssensoren (Reed-Schalter / Hall-Effekt)

· Reed-Schalter: Kontaktbasiert, werden durch einen Permanentmagneten aktiviert. Einfach und kostengünstig.

· Hall-Effekt-Sensoren: Halbleiter, erfassen Änderungen des Magnetfelds. Kein Kontaktverschleiß, längere Lebensdauer.

Fotoelektrische Sensoren

Fotoelektrische Sensoren nutzen einen Lichtstrahl (typischerweise Infrarot oder eine rote LED) zur Objekterkennung. Sie bieten größere Erfassungsreichweiten als induktive/kapazitive Sensoren und können transparente Objekte, Etiketten und Farbunterschiede erkennen.

Diffuse (autarke) fotoelektrische Sensoren

Sender und Empfänger in einem Gehäuse. Das Licht wird vom Zielobjekt zum Empfänger reflektiert. Reichweite: 50 mm – 3 m. Ideal für: die Erkennung von Objekten im Nahbereich.

Retroreflektierende fotoelektrische Sensoren

Sender und Empfänger in einem Gehäuse. Reflektor gegenüberliegend. Das Objekt blockiert den reflektierten Strahl. Reichweite: bis zu 15 m. Ideal für: Fernsicht, Erkennung durchsichtiger/transparenter Objekte.

Durchlicht-Lichtschranken

Sender und Empfänger sind separate Einheiten. Objekte unterbrechen den Strahl. Reichweite: bis zu 60 m. Ideal für: höchste Genauigkeit, Zählen, Erkennung kleiner Objekte.

Hintergrundunterdrückungssensoren (BGS)

Fortschrittliche diffuse Sensoren mit integrierter Abstandsmessung. Ignoriert Objekte im Hintergrund. Ideal für die Objekterkennung an Förderbändern oder Maschinenrahmen.

Wichtigste Spezifikationen:

· Lichtquelle: Rote LED (sichtbar), Infrarot-LED, Laser (Präzisionslaser)

· Reaktionszeit: 0,1 ms - 50 ms (Laser: <0,1 ms)

· Ausgang: PNP/NPN, digital oder analog

· Schutzart: IP67 / IP69K für die Lebensmittelindustrie

Drucksensoren

Drucksensoren messen die Kraft pro Flächeneinheit, die von einem Fluid (Flüssigkeit oder Gas) ausgeübt wird. Sie sind unerlässlich für Hydrauliksysteme, pneumatische Steuerungen, Prozessüberwachung und Sicherheitssysteme.

Arten der Druckmessung

· Überdruck: Relativ zum Atmosphärendruck (0 bar = Atmosphärendruck). Am häufigsten verwendet.

· Absoluter Druck: Relativ zum perfekten Vakuum. Wird für barometrische Messungen verwendet.

· Differenzdruck: Unterschied zwischen zwei Druckpunkten. Wird zur Filterüberwachung und Durchflussmessung verwendet.

· Versiegeltes Manometer: Voreingestellter Referenzdruck bei 1 atm (Meereshöhe). Verwendung in der Luft- und Raumfahrt.

Drucksensortechnologien

· Dehnungsmessstreifen / Piezoresistiv: Metallmembran mit aufgeklebtem Dehnungsmessstreifen. Geeignet für hohe Drücke (bis zu 1000 bar).

· Dünnschicht: Dehnungsmessstreifen auf der Membran integriert. Ausgezeichnete Langzeitstabilität. Am häufigsten in der Industrie eingesetzt.

· Kapazitiv: Eine Keramik- oder Metallmembran verändert die Kapazität. Hervorragend geeignet für niedrige Drücke und Vakuum.

· Piezoelektrisch: Erzeugt bei Belastung eine Ladung. Zur dynamischen Druckmessung (Hydraulikhammer, Pulsationssysteme).

Wichtigste Spezifikationen:

· Druckbereich: 0-1 bar bis 0-1000 bar (Überdruck oder Absolutdruck)

· Ausgang: 4–20 mA (Stromschleife, Industriestandard), 0–10 V, IO-Link

· Genauigkeit: ±0,25 % bis ±0,05 % des Skalenendwerts

· Prozessanschluss: G1/4, G1/2, NPT, Flansch

Temperatursensoren

RTD (Widerstandsthermometer)

Verwendet Platinwiderstand (typischerweise Pt100). Genauigkeit: ±0,1 °C bis ±0,5 °C. Messbereich: -200 °C bis +600 °C. Ideal für: Präzisionsmessungen in einem breiten Temperaturbereich.

Thermoelement

Zwei unterschiedliche Metalle sind an einer Verbindungsstelle verbunden. Erzeugt eine temperaturabhängige Spannung. Temperaturbereich: -270 °C bis +2300 °C. Ideal für: extrem hohe Temperaturen, schnelle Reaktionszeit.

Thermistor

Halbleitermaterial mit temperaturabhängigem Widerstand. Temperaturbereich: -100 °C bis +300 °C. Ideal für: kostengünstige Anwendungen mit hoher Empfindlichkeit.

Infrarot-Temperatursensoren (berührungslos)

Misst die emittierte Infrarotstrahlung. Messbereich: -40 °C bis +3000 °C. Ideal für: bewegliche Objekte, Gefahrenbereiche, schwer zugängliche Messpunkte.

Vergleich von Sensorenmarken

· Bently Nevada (Baker Hughes): Der Goldstandard für Vibrations- und Maschinenschutz in der Öl- und Gasindustrie, der Energieerzeugung und der Schwerindustrie. Die Serie 3300 XL ist der weltweit am häufigsten eingesetzte Näherungssensor für rotierende Maschinen.

· Honeywell: Umfassendes Portfolio für Druck, Temperatur, Durchfluss und Kraft. Die Drucksensoren der PX2-Serie sind Industriestandard für Hydrauliksysteme. Hervorragend geeignet für Prozessautomatisierung und Gebäudemanagement.

· Pepperl+Fuchs: Deutschlands Sensorspezialist. Weltweit führend in eigensicheren und explosionsgeschützten Sensoren für die Chemie-, Pharma- sowie Öl- und Gasindustrie. Außergewöhnliche Fertigungsqualität für die Fabrikautomation.

· Keyence: Japans führender Anbieter von Inspektionstechnologie. Erstklassige Bildverarbeitungssensoren und Laserprofilometer. Die IV3-Serie ermöglicht schnelle und präzise Inspektionen für die Verpackungs- und Elektronikmontage.

Sensorauswahl: 5 Schlüsselparameter

1. Erfassungsabstand und Zielmaterial

Induktive Sensoren erkennen nur Metalle (für Nichtmetalle kapazitive oder fotoelektrische Sensoren verwenden). Messen Sie den tatsächlichen Abstand – verwenden Sie Sensoren mit dem 1,5- bis 2-Fachen des erforderlichen Erfassungsabstands, um eine Sicherheitsreserve zu gewährleisten.

2. Ausgabetyp

PNP (Stromversorgung) ist in Europa und Asien Standard. NPN (Stromversorgung) ist in Japan und bei Allen-Bradley-Systemen üblich. Prüfen Sie die Kompatibilität Ihrer SPS-Eingangskarte. Erwägen Sie einen analogen Ausgang (4–20 mA, 0–10 V) zur Prozessüberwachung.

3. Umgebungsbedingungen

Schutzart IP67/IP69K für Nassreinigung. Explosionsgeschützt (ATEX/IECEx) für explosionsgefährdete Bereiche. Bei extremen Temperaturen sind Sensoren erforderlich, deren Leistung über den Betriebsbereich hinausgeht. Bei Kontakt mit Chemikalien sind medienberührende Materialien erforderlich.

4. Reaktionszeit

Hochgeschwindigkeitszählung oder schnelle Teileerkennung (<1 ms): Laser-Lichtschranken oder Hall-Effekt-Sensoren verwenden. Standarderkennung (10–50 ms): LED-Lichtschranken oder induktive Sensoren.

5. Kommunikationsprotokoll

Traditionell: Diskrete Ein-/Ausgänge (PNP/NPN). Modern: IO-Link (einfache Konfiguration, Diagnosedaten), PROFINET, EtherNet/IP. Wählen Sie Sensoren, die mit Ihrer SPS-Umgebung kompatibel sind.

Abschluss

Die Auswahl des richtigen Sensors erfordert die Abstimmung des Detektionsprinzips auf das Zielmaterial, die Umgebungsbedingungen und die Leistungsanforderungen. Im Bereich des Schutzes rotierender Maschinen ist Bently Nevada unangefochtener Marktführer. Honeywell bietet das breiteste Portfolio für Prozessautomatisierung und Druckmessung. Pepperl+Fuchs zeichnet sich durch Sensoren für explosionsgefährdete Bereiche aus. Keyence ist führend in der Hochgeschwindigkeitsinspektion und der bildbasierten Qualitätskontrolle.

Häufig gestellte Fragen

F: Worin besteht der Unterschied zwischen PNP- und NPN-Sensoren?

A: PNP-Sensoren liefern Strom (der Strom fließt vom Sensor zur Last). NPN-Sensoren nehmen Strom auf (der Strom fließt von der Last zum Sensor). Wählen Sie den Sensortyp anhand Ihres SPS-Eingangskartentyps: PNP-Eingangskarten benötigen PNP-Sensoren, NPN-Eingangskarten benötigen NPN-Sensoren.

F: Können induktive Sensoren nichtmetallische Objekte erkennen?

A: Nein. Induktive Sensoren erkennen nur leitfähige oder ferromagnetische Metalle. Für Nichtmetalle (Kunststoffe, Holz, Flüssigkeiten) verwenden Sie kapazitive, fotoelektrische oder Ultraschallsensoren.

F: Was bedeutet IP67?

A: IP-Schutzart (Ingress Protection): Erste Ziffer = Schutz gegen feste Partikel (6 = staubdicht). Zweite Ziffer = Schutz gegen Flüssigkeiten (7 = Eintauchen bis zu 1 m für 30 Minuten). IP69K bietet zusätzlich Schutz gegen Hochdruck- und Hochtemperatur-Spritzwasser.

F: Was ist IO-Link?

A: IO-Link ist ein standardisiertes Punkt-zu-Punkt-Kommunikationsprotokoll (IEC 61131-9) für intelligente Sensoren. Es ermöglicht die Fernkonfiguration, das Auslesen von Diagnosedaten und den einfachen Sensoraustausch ohne Neuverkabelung. Es etabliert sich zunehmend als Standard in der modernen Automatisierung.

F: Wie entscheide ich mich zwischen einem Näherungssensor und einem Lichtschrankensensor?

A: Näherungssensoren verwenden, wenn: das Ziel aus Metall ist, kurzer Erfassungsabstand (<50 mm), verschmutzte Umgebung, hohe Schaltfrequenz. Lichtschranken sind geeignet für: nichtmetallische Ziele, größere Entfernungen, Erkennung transparenter Objekte, Farbunterscheidung.
