Bently Nevada 3500 System: Wartungsleitfaden & Ersatzteile für den Maschinenschutz
Dein Bentley Nevada Das 3500-Rack hat gerade einen Kanalfehler in einem kritischen Kompressorstrang gemeldet, und der Anlageningenieur fordert vor dem nächsten Stillstand ein Ersatz-E/A-Modul. Wenn Sie im Öl- und Gassektor, in der Energieerzeugung oder in der Schwerindustrie für den Schutz rotierender Maschinen zuständig sind, wissen Sie bereits, dass das 3500-System das Rückgrat Ihrer Schwingungsüberwachung bildet – und dessen Betrieb erfordert Kenntnisse über die spezifischen Module, die Besonderheiten der Firmware und die Bezugsquellen für Ersatzteile, ohne das Wartungsbudget zu sprengen.

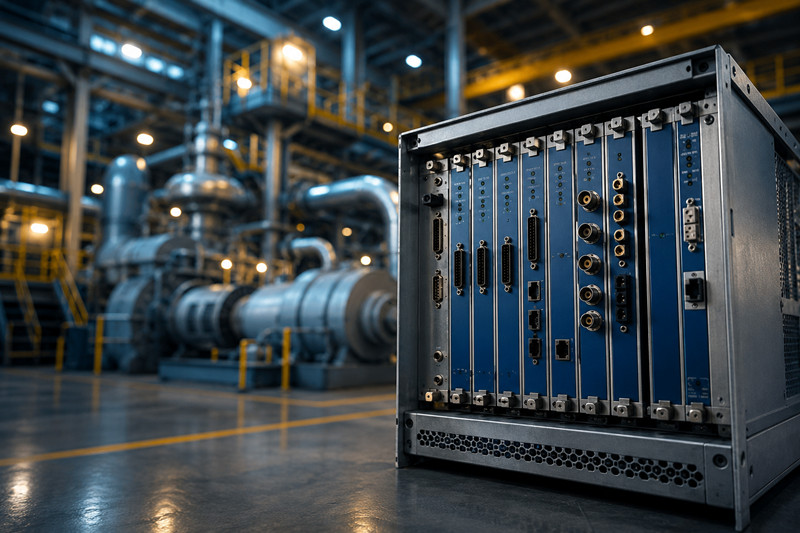

Das Bently Nevada 3500 ist ein rackbasiertes Maschinenschutz- und Überwachungssystem. Es besteht aus einem 19-Zoll-Gehäuse (dem Rack), das bis zu 14 Module in beliebiger Kombination aufnimmt – jedes Modul übernimmt eine spezifische Aufgabe: Signalaufbereitung von Näherungssensoren, Schwingungsüberwachung, Temperaturüberwachung, Relaisausgang oder Kommunikation mit einem Prozessleitsystem (DCS) oder Anlagenhistoriensystem.
Gängige Rack-Konfigurationen sind:
Diese Racks befinden sich in Kontrollräumen und Feldverteilerkästen vom Perm-Becken bis zur Nordsee und sind oft ein Jahrzehnt oder länger in Betrieb, ohne dass sie komplett demontiert werden müssen.
Die meisten Wartungsarbeiten an einem 3500er-System erfolgen unter Zeitdruck. Beispielsweise steigt der Lagerschaden eines motorbetriebenen Kompressors, und der Schutzkanal muss aktiv bleiben, während ein verdächtiges Modul ausgetauscht wird. Im Folgenden werden typische Szenarien beschrieben.
Das 3500er Rack unterstützt Hot-Swapping für die meisten Module – jedoch nicht für alle. Die Netzteile 3500/15 und die Rack-Schnittstelle 3500/20 können bei eingeschaltetem Rack ausgetauscht werden. Die Monitorkarte 3500/42? Technisch gesehen ja, aber der Austausch führt während der Initialisierung beim Einschalten zu einem kurzen Kanalfehler auf allen vier Kanälen (ca. 5–10 Sekunden). Es empfiehlt sich, die betroffenen Kanäle in der Prozessleittechnik oder der Relaislogik zu überbrücken, bevor die Karte entfernt wird.
Vorgehensweise für einen Hot-Swap von 3500 auf 42:
Die Verwendung unterschiedlicher Firmware-Versionen im selben Rack birgt das Risiko von Kommunikationsfehlern auf der Backplane. Verwenden Sie immer die gleiche Hauptversion.
Das 3500/42 ist sowohl mit 3300 XL 5-mm/8-mm-Näherungssensoren als auch mit Sensoren der Serie 7200 kompatibel – die Modulkonfiguration bestimmt jedoch, welcher Sensor verwendet wird. Ein häufiges Problem: Der Austausch eines 3300 XL-Sensors gegen einen Sensor der Serie 7200 ohne vorherige Anpassung der Kanalkonfiguration in der Rack-Konfigurationssoftware. Das 3500/42 benötigt spezifische Skalierungsfaktoren und Linearisierungskurven. Die Verwendung eines 7200-Sensors mit den Einstellungen des 3300 XL führt zu einer Abweichung der gemessenen Spaltspannung um bis zu 2 V.
Diese Racks saugen Kühlluft von unten an und führen sie oben ab. Bei Installationen im Nahen Osten oder an der Golfküste ist die Ansammlung von Staub und Sand auf den Lüfterfiltern die häufigste Ursache für vorzeitige Modulausfälle. Reinigen oder ersetzen Sie die Filter in verschmutzten Umgebungen alle 90 Tage. Kondensation in feldmontierten Racks (häufig auf Offshore-Plattformen und in kalten Klimazonen) verursacht Wackelkontakte an den Backplane-Steckverbindern – tragen Sie während der Installation eine Schutzlackierung auf die freiliegenden Leiterplattenkanten auf.
Die Firmware der 3500-Module (gespeichert im Flash-Speicher jedes Prozessormoduls) kann vor Ort mithilfe der 3500 Rack-Konfigurationssoftware aktualisiert werden. Dazu benötigen Sie einen Windows-Rechner mit einem seriellen oder USB-zu-seriell-Adapter, der mit dem 3500/22M TDI-Modul verbunden ist. Beachten Sie, dass ältere Versionen der Konfigurationssoftware unter Windows 11 Stabilitäts- und Kompatibilitätsprobleme aufweisen können. Es wird daher empfohlen, ein älteres oder offiziell validiertes Betriebssystem zu verwenden.
Fallstrick beim Firmware-Upgrade: Ein Upgrade eines 3500/42 von Firmware v3.x auf v5.x ändert die interne Datenzuordnung. Wenn Ihr Prozessleitsystem Vibrationswerte über Modbus via 3500/92-Gateway ausliest, müssen Sie die Modbus-Registerzuordnung in der 3500/92-Konfiguration aktualisieren. nach Das Upgrade auf 3500/42. Wird dieser Schritt übersprungen, liefert das DCS fehlerhafte Daten.
Die Relaismodule 3500/32 und 3500/34 bieten vier bzw. acht Relaisausgänge für Alarm- und Gefahrensignale. Die meisten Anlagen verwenden eine ausfallsichere Konfiguration: Die Relais sind im Normalbetrieb bestromt und im Auslösezustand stromlos. Dies bedeutet, dass ein Ausfall des Relaismoduls, ein Stromausfall oder ein Kabelbruch automatisch zu einer Auslösung führt. Überprüfen Sie die Relais-Abstimmungslogik (1-aus-1, 2-aus-2 oder 1-aus-2) bei jedem Anlagenstillstand – eine unterschiedliche Abstimmung zwischen Rack und Prozessleitsystem (DCS) kann zu Fehlauslösungen führen.
Verliert ein Rack seine zentrale Schnittstelle (das 3500/20-Modul oder das 3500/22M TDI als primäre Rack-Schnittstelle), ist das gesamte Rack nicht mehr erreichbar – kein Modul reagiert mehr und alle Relaisausgänge behalten ihren letzten Zustand. Halten Sie daher stets ein Ersatz-Schnittstellenmodul und ein 3500/15-Netzteil bereit. Die Lieferzeit für ein neues 3500/20 oder 3500/22M von Baker Hughes beträgt 12–18 Wochen. Gebrauchte Geräte sind in der Regel innerhalb weniger Tage verfügbar.
F: Kann ich neue und generalüberholte Module im selben Bently Nevada 3500 Rack mischen?
A: Ja, solange die Firmware-Version auf jedem Modultyp übereinstimmt. Neue und generalüberholte 3500/42-Karten können problemlos gemischt werden, wenn beide die gleiche Firmware-Version verwenden. Die Rack-Schnittstelle ist unabhängig vom Generalüberholungsstatus – es kommt nur auf die Firmware-Version und die Konfigurationszuordnung an.
F: Woran erkenne ich, ob mein 3500/42-Modul ein Firmware-Upgrade benötigt?
A: Wenn Ihre System-1-Software Kommunikationsfehler auf einem bestimmten Kanal anzeigt oder die 3500 Rack-Konfigurationssoftware bei einem Modultausch eine Revisionsabweichung meldet, ist ein Upgrade erforderlich. Überprüfen Sie die Firmware-Version auf dem Moduletikett oder im Softwaremenü unter „Über“.
F: Wie lange ist die Lebensdauer eines typischen 3500er-Racks, bevor Veralterung zum Problem wird?
A: Baker Hughes unterstützt die 3500er-Plattform weiterhin, jedoch erreichen Module, die vor 2010 hergestellt wurden, das Ende ihrer Lebensdauer für Werksreparaturen. Die meisten Standorte planen einen Lebenszyklus von 15 bis 20 Jahren, bevor sie auf die neuere Bently Nevada Orbit 60-Serie umsteigen.
F: Warum zeigt mein 3500-Rack auch nach dem Austausch des Moduls weiterhin die Fehlermeldung „Kanalfehler“ an einem Sondeneingang an?
A: Der Fehler liegt wahrscheinlich im Messkabel, im Verlängerungskabel oder im Näherungssensor selbst. Prüfen Sie den Kabelwiderstand und die Isolierung mit einem Ohmmeter. Ein beschädigtes Kabel in der Nähe der Sensorspitze (häufig bei Maschinen mit starken Vibrationen) verursacht intermittierende Fehler, die dem Kabel folgen, nicht aber dem Modul.
F: Kann ich das Modbus-Gateway 3500/92 mit einer modernen Allen-Bradley ControlLogix SPS verwenden?
A: Ja. Der 3500/92 unterstützt Modbus TCP und Modbus RTU. Achten Sie beim Mapping von Registern auf eine ControlLogix-SPS genau auf mögliche 0-basierte bzw. 1-basierte Adressierungsabweichungen zwischen dem Bently Nevada Gateway-Register und Ihrem SPS-Modbus-Treiber/-Tags und korrigieren Sie die Adressierung um eins, falls Daten verschoben erscheinen.
F: Wie lange dauert die Aufbereitung eines typischen 3500-Moduls durch ein externes Reparaturzentrum?
A: Die Standardbearbeitungszeit beträgt 5-10 Werktage für gängige Module wie 3500/42 oder 3500/15. Bei weniger gängigen Modulen (3500/44, 3500/50 Drehzahlmesser) kann die Bearbeitung 3-4 Wochen dauern, wenn das Reparaturzentrum proprietäre ASICs beschaffen muss.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
