Das rote Licht, das Sie nicht ignorieren können

Es ist Dienstag, 2 Uhr morgens. Der Schichtleiter ruft Ihren Namen über Funk – die ABB AC800M-Steuerung an Linie 4 meldet einen niedrigen Batteriestand, und die Produktion wird in fünf Minuten zwangsweise abgeschaltet. Sie haben nur ein Zeitfenster, um die Batterie zu wechseln, bevor die Morgencharge startet, und Fehler sind absolut tabu. Solche Szenarien spielen sich täglich in Ölraffinerien, Kraftwerken und Chemieanlagen weltweit ab. Die ABB AC800M-Steuerung ist ein Arbeitstier der industriellen Automatisierung, aber wie jede kritische Infrastruktur benötigt sie regelmäßige Wartung – insbesondere beim Batteriewechsel, der Firmware-Verwaltung und der Suche nach Ersatzteilen am Ende ihrer Lebensdauer. Dieser Leitfaden enthält alles, was Sie für den zuverlässigen Betrieb Ihrer AC800M benötigen, mit praktischen Schritten, die Sie sofort umsetzen können.

Was ist das? ABB AC800M Regler?

Die ABB AC800M ist eine leistungsstarke speicherprogrammierbare Steuerung (SPS) und das Herzstück des ABB Ability System 800xA, eines verteilten Steuerungssystems (DCS). Sie ist für die Steuerung komplexer, sicherheitskritischer Prozesse in Branchen wie Öl und Gas, Energieerzeugung, Chemie, Pharmazie sowie Zellstoff und Papier konzipiert. Die AC800M-Familie umfasst verschiedene Steuerungsvarianten, die jeweils auf unterschiedliche Leistungs- und Redundanzanforderungen zugeschnitten sind.

· PM861 – Einstiegs-Controller für kleinere Anwendungen, Einzel-CPU, bis zu 16 MB Speicher

· PM862 – Mittelklasse-Controller mit erweitertem Speicher (32 MB) und schnellerer Verarbeitung

· PM864 – Hochleistungs-Controller für anspruchsvolle Anwendungen, 64 MB Speicher

· PM864A – Redundanzfähige Variante des PM864, die 1:1-Hot-Standby-Konfigurationen unterstützt

· PM866 – Der High-End-Controller mit 128 MB Speicher, entwickelt für große, komplexe Regelungsstrategien

Diese Controller werden in TP830- oder TP840-Grundplatten eingesteckt, welche die Backplane-Konnektivität für E/A-Module, Kommunikationsschnittstellen und Netzteile bereitstellen. Der AC800M kommuniziert über ein redundantes Ethernet-Backbone (MB300 oder Industrial Ethernet) mit dem restlichen 800xA-System und unterstützt eine Vielzahl von Feldbusprotokollen über dedizierte Kommunikationsmodule wie CI854 (PROFIBUS DP), CI857 (Ethernet/IP) und CI862 (Modbus TCP).

Für Programmierung und Konfiguration verwenden Sie ABB Control Builder M (jetzt in die Engineering-Suite 800xA integriert), das alle fünf Programmiersprachen nach IEC 61131-3 unterstützt – Kontaktplan, Funktionsbausteindiagramm, Strukturierter Text, Anweisungsliste und Ablaufdiagramm.

Batteriewechsel: Die häufigste Wartungsaufgabe beim AC800M

Die häufigste Wartungsaufgabe an einer ABB AC800M-Steuerung ist der Batteriewechsel. Die Batterie versorgt die Echtzeituhr mit Strom und erhält Programm und Daten im SRAM, wenn die Steuerung ausgeschaltet ist. Fällt die Batterie aus, während das System abgeschaltet ist, gehen Anwendungsprogramm, Konfiguration und historische Daten verloren – was zu stunden- oder tagelangen Ausfallzeiten für das Neuladen und die Wiederinbetriebnahme führen kann.

AC800M Batterietypen

ABB verwendet innerhalb der AC800M-Familie einige wenige Standardbatterietypen:

Teilenummer | Beschreibung | Verwendet in

3BSE003991R1 | Lithiumbatterie, 3,6 V, 1/2 AA | PM861, PM862

3BSE013230R1 | Lithiumbatterie, 3,6 V, AA | PM864, PM864A, PM866

3BHB004027R0001 | Akku für verlängerte Notstromversorgung | Redundante Anwendungen

Die 3BSE003991R1 ist eine Lithium-Thionylchlorid-Zelle im Format 1/2 AA, während die 3BSE013230R1 die Variante im Format 1/2 AA mit höherer Kapazität ist. Prüfen Sie immer in der Bedienungsanleitung Ihres Controllers, welche Batterie Ihr spezifisches Modell benötigt – die Verwendung der falschen Batterie kann zu Passformproblemen oder einer kürzeren Akkulaufzeit führen.

Akkulaufzeit und Warnanzeigen

Unter normalen Betriebsbedingungen (25 °C, eingeschaltet) hält der Akku des AC800M etwa 3 bis 5 Jahre. Höhere Umgebungstemperaturen verkürzen die Akkulaufzeit deutlich – bei 55 °C sind es beispielsweise nur noch 18 Monate. Der Controller überwacht die Akkuspannung und löst einen Alarm wegen niedrigem Akkustand aus (erkennbar an der blinkenden roten „BAT“-Anzeige auf der Frontplatte, meldebar über das Alarmsystem 800xA), sobald die Spannung unter einen bestimmten Schwellenwert fällt. Nach Erscheinen dieses Alarms beträgt die verbleibende Notstromversorgung in der Regel noch 2 bis 4 Wochen.

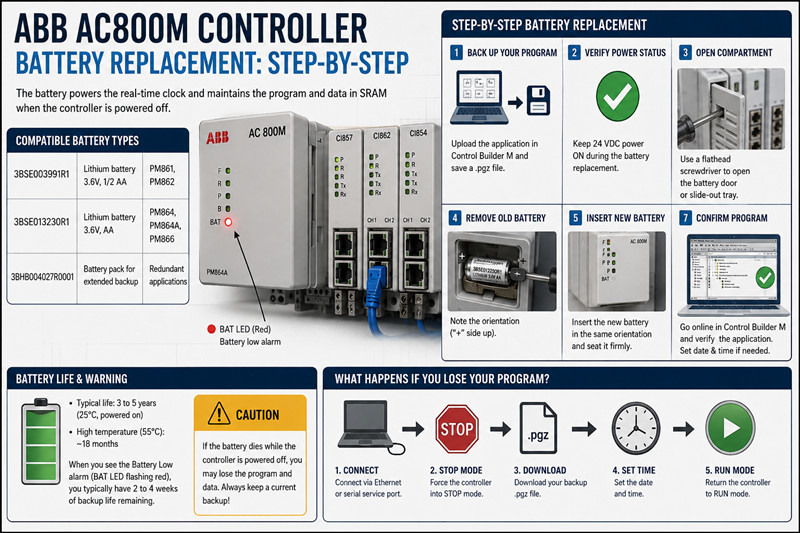

Schritt-für-Schritt-Anleitung zum Batteriewechsel

Der Austausch des Akkus eines AC800M ist unkompliziert, aber Sie müssen die richtige Reihenfolge einhalten, um Datenverlust zu vermeiden:

1. Sichern Sie Ihr Programm. Öffnen Sie Control Builder M, verbinden Sie sich mit der Steuerung und laden Sie die vollständige Anwendung hoch. Exportieren Sie sie als .pgz-Datei und speichern Sie diese auf einem sicheren Netzlaufwerk sowie in einer lokalen Sicherungskopie. Dieser Schritt ist unbedingt erforderlich – auch wenn der Akkutausch im laufenden Betrieb das Programm erhalten sollte, können Hardwareausfälle während des Austauschs auftreten.

2. Überprüfen Sie den Stromversorgungsstatus des Controllers. Die Batterie muss die Daten nur dann speichern, wenn die Hauptstromversorgung ausgeschaltet ist. Wenn der Controller eingeschaltet ist (24-V-Gleichstromversorgung aktiv), können Sie die Batterie ohne Risiko für das Programm austauschen. ABB empfiehlt, die Stromversorgung während des Batteriewechsels nach Möglichkeit aufrechtzuerhalten.

3. Öffnen Sie das Batteriefach. Bei PM861/PM862 befindet sich die Batterie in einer kleinen Klappe an der Vorderseite. Bei PM864/PM866 ist sie in einem herausziehbaren Fach an der Vorderseite untergebracht. Hebeln Sie das Fach vorsichtig mit einem kleinen Schlitzschraubendreher auf.

4. Nehmen Sie die alte Batterie heraus. Schieben Sie sie aus dem Halter. Achten Sie auf die Ausrichtung – der Pluspol ist normalerweise im Batteriefach mit einem „+“ gekennzeichnet.

5. Setzen Sie die neue Batterie ein. Achten Sie dabei auf die gleiche Ausrichtung wie bei der alten Batterie. Stellen Sie sicher, dass sie fest im Halter sitzt.

6. Schließen Sie das Batteriefach und überprüfen Sie es. Schließen Sie die Klappe oder schieben Sie die Batterieschale wieder hinein. Prüfen Sie die LED-Anzeige „BAT“ an der Vorderseite – sie sollte nach einigen Sekunden erlöschen. Leuchtet sie dauerhaft oder blinkt sie, hat die Batterie keinen richtigen Kontakt.

7. Vergewissern Sie sich, dass das Programm intakt ist. Öffnen Sie Control Builder M und stellen Sie eine Internetverbindung mit dem Controller her. Prüfen Sie, ob die Anwendung geladen ist und ausgeführt wird. Stellen Sie die Systemuhr ein, falls die falsche Zeit angezeigt wird – dies ist nach einem Batteriewechsel normal.

Was passiert, wenn Sie Ihr Programm verlieren?

Wenn der Akku leer ist, während der Controller ausgeschaltet ist, startet das System mit leeren Akkus. Sie müssen Folgendes tun:

· Stellen Sie die Verbindung über Control Builder M via Ethernet oder über den seriellen Serviceport her.

· Den Controller in den STOP-Modus zwingen.

· Laden Sie Ihre Sicherungsdatei im .pgz-Format herunter.

· Datum und Uhrzeit einstellen

· Schalten Sie den Controller wieder in den RUN-Modus.

Deshalb ist die regelmäßige Datensicherung die wichtigste Wartungsmaßnahme für jede AC800M-Installation. Speichern Sie die Daten extern – auf einem Dateiserver, in Ihrer DCS-Engineering-Datenbank und idealerweise in einem versionskontrollierten Repository.

Kommunikationsmodule und E/A: Was Sie wissen müssen

Der AC800M kommuniziert über seine rackbasierten E/A- und Kommunikationsmodule mit der Außenwelt. Die Kenntnis der Modulpalette erleichtert die Planung von Upgrades und den Austausch von Komponenten.

Kommunikationsschnittstellenmodule (CI)

Modul | Protokoll | Notizen

CI854 | PROFIBUS DP-V1 | Zwei RJ45-Anschlüsse, bis zu 12 Mbit/s

CI857 | EtherNet/IP | Scanner- und Adaptermodi

CI862 | Modbus TCP | Client/Server, bis zu 20 Verbindungen

CI867 | PROFINET IO | Controller- und Geräteunterstützung

CI871 | HART | Multiplexierter HART-Durchgang

Diese Module werden in das TP830/TP840-Rack eingesteckt und kommunizieren über die interne Backplane mit dem Controller. Häufige Fehlerquellen sind die RJ45-Anschlüsse (Verschleiß durch häufiges Einstecken) und die Elektrolytkondensatoren älterer CI854/CI857-Geräte, deren Werte sich nach 8–10 Jahren verändern können.

SM I/O-Serie

Die Module der SM-Serie (S800 I/O) bieten Prozess-I/O-Konnektivität. Zu den wichtigsten Modulen gehören:

· SM810 – 16-Kanal-Digitaleingang, 24 VDC

· SM811 ​​– 16-Kanal-Digitalausgang, 24 VDC, 0,5 A pro Kanal

· SM812 – 8-Kanal-Analogeingang, 4–20 mA/HART

· SM813 – 8-Kanal-Analogausgang, 4–20 mA

· SM814 – 8-Kanal-RTD-/Thermoelement-Eingang

Diese Module werden vor Ort auf S800-E/A-Racks montiert und über ein PROFIBUS DP- oder Ethernet-E/A-Netzwerk mit der Steuerung verbunden. Sie sind im Allgemeinen zuverlässig, können aber in rauen Umgebungen durch Überspannungen oder Feuchtigkeitseintritt Kanalausfälle erleiden.

Redundante Konfigurationen mit PM864A

Für kritische Prozesse unterstützt der PM864A-Controller eine 1:1-Redundanz. In einem redundanten Paar laufen zwei PM864A-Controller parallel – einer aktiv, einer als Standby. Sie synchronisieren sich über eine dedizierte Glasfaserverbindung (das „Synchronisationskabel“). Fällt der aktive Controller aus, übernimmt der Standby-Controller ohne Prozessunterbrechung. Redundante Konfigurationen erfordern:

· Zwei PM864A-Controller

· Zwei TP840-Grundplatten

· Ein Synchron-Glasfaserkabel (3BSE030920R1)

· Redundante Netzteile (SD821 oder SD822)

· Redundante Kommunikationsmodule

Für die korrekte Einrichtung von Redundanz ist eine spezifische Konfiguration in Control Builder M erforderlich – Sie müssen die Controller als „High Availability 1:1“-Paar zuweisen und die Parameter für Synchronisierungsintervall und Timeout konfigurieren.

Control Builder M: Firmware und Kompatibilität

Control Builder M (CBM) ist das Engineering-Tool für den AC800M. Es ist jetzt Bestandteil der ABB Ability System 800xA Engineering-Suite, aber an vielen Standorten werden noch immer eigenständige Versionen verwendet.

Versionskompatibilitätsmatrix

CBM-Version | Unterstützte Firmware | Hinweise

5.1 | PM861/PM862 FW 3.0-3.2 | Veraltet, wird nicht mehr unterstützt

6.0 | PM864/PM864A FW 4.0-4.2 | Weit verbreitet

6.1 | PM864/PM866 FW 4.2-5.0 | Aktueller Standard

6.2 | Alle Modelle, FW 5.1+ | Neueste Version, Teil von 800xA 6.2

Firmware-Aktualisierungsprozess

Für die Aktualisierung der AC800M-Firmware ist Folgendes erforderlich:

8. Laden Sie das passende Firmware-Paket vom ABB-Supportportal herunter (erfordert einen gültigen Servicevertrag).

9. Laden Sie die Firmware in Control Builder M.

10. Stellen Sie eine Verbindung zum Controller her und starten Sie den Firmware-Download.

11. Der Controller wird neu gestartet und die neue Firmware ausführen.

Warnung: Firmware-Aktualisierungen sind auf mancher älterer Hardware nicht rückgängig zu machen – lesen Sie die Versionshinweise, bevor Sie fortfahren. Führen Sie Aktualisierungen immer während einer geplanten Wartungspause und nicht im laufenden Betrieb durch.

Preisgestaltung und Verfügbarkeit

Der Produktlebenszyklus der AC800M-Serie ist abgeschlossen, und ABB hat mehrere Modelle in den Status „Letzter Kauf“ (LTB) überführt bzw. befindet sich dabei, diese Überführung vorzunehmen. Hier der aktuelle Stand:

Neue Verfügbarkeit

· PM864 und PM864A – weiterhin neu über ABB-Vertriebspartner erhältlich. Lieferzeiten: 4–8 Wochen. Neupreis: ca. 3.500–5.500 US-Dollar, abhängig von Konfiguration und Menge.

· PM866 – Verfügbar, aber teurer (6.000–8.000 US-Dollar neu). Die Lieferzeiten können 10–12 Wochen betragen.

· PM861 und PM862 – LTB-Status für viele Varianten. Neue Ware ist nur im Rahmen des bestehenden Händlerbestands verfügbar.

Kommunikations- und E/A-Module

· CI854/CI857/CI862 – Neuware in der Regel erhältlich, Preis je nach Modul zwischen 800 und 2000 US-Dollar. Lieferzeit: 4–6 Wochen.

· SM I/O-Module – Weit verbreitet, 200–800 US-Dollar pro Modul.

· TP830/TP840-Grundplatten – Neu erhältlich, aber teuer (1.000–2.500 US-Dollar). Der Gebrauchtmarkt ist aktiv.

Preise auf dem Zweitmarkt

Der Markt für gebrauchte und generalüberholte AC800M-Komponenten ist robust. Erwarten Sie Folgendes:

· PM864/PM864A: Gebraucht 1.200–2.500 US-Dollar, je nach Zustand und Garantie.

· CI854/857/862: Gebraucht: 350–800 $

· SM I/O-Module: Gebraucht: 75–300 $

· Batterien (3BSE003991R1): Neu ab Händler 15-30 US-Dollar

Für eine zuverlässige Beschaffung sollten Sie mit etablierten Händlern für Industrieautomation zusammenarbeiten, die ihre Gebrauchtgeräte prüfen und mit Garantie versehen. Gefälschte Teile sind ein bekanntes Problem auf dem ABB-Markt – kaufen Sie daher nur bei seriösen Anbietern.

Häufig gestellte Fragen

F: Wie oft sollte ich die Batterie meines ABB AC800M wechseln?

A: Unter normalen Bedingungen (Umgebungstemperatur 25 °C, eingeschaltet) alle 3 bis 5 Jahre austauschen. Bei Aufleuchten der LED-Warnleuchte für niedrigen Batteriestand sofort ersetzen. Bei hohen Umgebungstemperaturen (über 50 °C) alle 18–24 Monate austauschen.

F: Kann ich die Batterie des AC800M austauschen, während der Controller in Betrieb ist?

A: Ja. Die Batterie speichert nur die Echtzeituhr und die SRAM-Daten, wenn die Hauptstromversorgung ausgeschaltet ist. Bei anliegender 24-V-Gleichstromversorgung kann die Batterie ausgetauscht werden, ohne das laufende Programm zu beeinträchtigen. Sichern Sie Ihr Programm vorsichtshalber immer vorher.

F: Mein PM864 lässt sich in Control Builder M nicht online verbinden. Woran liegt das?

A: Prüfen Sie drei Dinge: (1) Das Ethernet-Kabel und die Status-LEDs des CI857/CI862-Moduls, (2) die IP-Adresse in der Projektkonfiguration von CBM, die mit der tatsächlichen IP-Adresse des Controllers übereinstimmt, (3) ob sich der Controller in einem Fehlerzustand befindet (prüfen Sie die LEDs an der Vorderseite). Leuchtet die MS-LED (Modulstatus-LED) rot, liegt möglicherweise ein Hardwaredefekt vor.

F: Worin besteht der Unterschied zwischen ABB AC800M und AC800PEC?

A: Der AC800M ist ein Standard-Prozesscontroller für das DCS 800xA und für die allgemeine Prozessautomatisierung konzipiert. Der AC800PEC ist eine programmierbare Hochgeschwindigkeitssteuerung (SPS) für Anwendungen mit schneller Logik, wie z. B. die Steuerung von Gasturbinen und Antrieben. Die beiden Controller sind nicht austauschbar.

F: Ist der ABB AC800M veraltet?

A: Nein, aber einige Modelle erreichen das Ende ihres Lebenszyklus. Die Modelle PM861 und PM862 sind nur noch für kurze Zeit erhältlich. Die Modelle PM864A und PM866 werden weiterhin aktiv verkauft und unterstützt. Die Nachfolgeplattform von ABB ist die AC 800M Hi (mit erweitertem Temperaturbereich und verbesserter Cybersicherheit), die Standardversion AC800M wird aber weiterhin weitgehend unterstützt.

F: Wo kann ich die Programmiersoftware für den ABB AC800M herunterladen?

A: Control Builder M ist über das ABB-Kundenportal (myABB) für Kunden mit einem aktiven Servicevertrag verfügbar. Es wird außerdem als Bestandteil der ABB Ability System 800xA Engineering Suite vertrieben. Ein öffentlicher Download ist nicht möglich – Sie benötigen eine gültige Lizenz und einen Supportvertrag.

F: Was passiert, wenn ich den falschen Akku in meinem AC800M verwende?

A: Die Verwendung einer zu kleinen Batterie (z. B. einer 1/2 AA in einem PM864, der AA-Batterien benötigt) führt zu einer kürzeren Notstromzeit und kann zu einem unsicheren Sitz führen. Die Verwendung einer Batterie mit falscher Chemie kann Auslaufen oder Kontaktprobleme verursachen. Überprüfen Sie daher immer die korrekte ABB-Teilenummer in der Bedienungsanleitung Ihres Controllers.

F: Kann ich PM864- und PM866-Controller in einem redundanten Paar mischen?

A: Nein. Redundante Paare müssen identische Controller-Modelle verwenden – entweder zwei PM864A oder zwei PM866. Die Verwendung unterschiedlicher Modelle wird von ABB nicht unterstützt und führt zu Synchronisationsfehlern.

Halten Sie Ihren AC800M am Laufen

Die ABB AC800M-Steuerung ist eine bewährte und zuverlässige Plattform, die einige der anspruchsvollsten Industrieprozesse weltweit unterstützt. Regelmäßiger Batteriewechsel, Firmware-Management und die gezielte Beschaffung von Ersatzteilen gewährleisten den jahrelangen Betrieb Ihres Systems. Ob Sie Ersatzbatterien vorrätig halten, Kommunikationsmodule aufrüsten oder einen Steuerungstausch planen: Kenntnisse der AC800M-Familie – vom Einsteigermodell PM861 bis zum redundanten PM864A – helfen Ihnen, bessere Entscheidungen zu treffen und kostspielige Ausfallzeiten zu vermeiden.

---------------------------------------------------------------------------------------------------
