MicroLogix 1400 Fehlerbehebung: Häufige Feldfehler und die Kaufrealität 2026
Dreißig Jahre in der Werkstatt. Zwanzig davon am Bedienen von Allen-Bradley-SPSen. Die MicroLogix 1400, Baureihe 1766, ist die letzte der alten MicroLogix-Reihe, die noch produziert wird, und ich sehe sie immer noch wöchentlich in Schaltschränken. Verpackungsmaschinen. Wasseraufbereitungsanlagen. Förderbänder. Klimaanlagen. Sie ist ein Arbeitstier, und sie versagt immer wieder auf dieselben wenigen Arten.
Das sind die Dinge, die ich tatsächlich im Job repariere. Die häufigsten Fehler, geordnet nach ihrer Häufigkeit, den Ursachen und der Lösung. Außerdem: Wann man die Reparatur einstellen und ein Ersatzteil einbauen sollte, und die Kaufsituation 2026, da dieses Teil alle Werke betrifft, die diese Geräte betreiben.

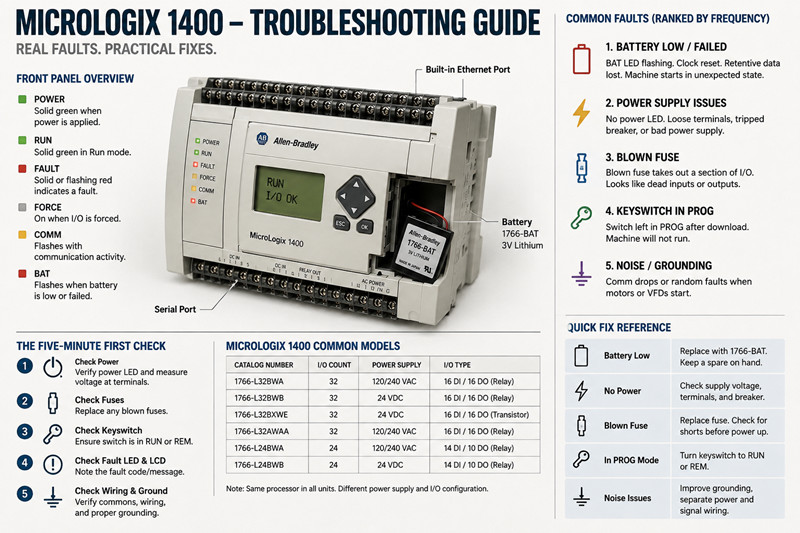

Der MicroLogix 1400 ist unter sechs gängigen Katalognummern erhältlich: 1766-L32BWADie Modelle 1766-L32BWB, 1766-L32BXWE, 1766-L32AWAA, 1766-L24BWA und 1766-L24BWB unterscheiden sich in ihrer Ausstattung. Die L32-Geräte verfügen über 32 Ein-/Ausgänge, die L24-Geräte über 24. Die Buchstabenkürzel am Ende der Modellbezeichnung geben Auskunft über Stromversorgung und I/O-Konfiguration. Die interne Elektronik ist identisch, Stromversorgung und I/O-Konfiguration unterscheiden sich jedoch. Bei der Bestellung eines Ersatzgeräts entspricht die Nummer auf der Seite des defekten Geräts der Nummer des neuen Geräts.
Die 1400 verfügt über ein LCD-Display und ein Tastenfeld an der Vorderseite, einen integrierten Ethernet-Anschluss und eine serielle Schnittstelle. Die Programmierung erfolgt mit RSLogix 500, und Rockwell bietet weiterhin eine kostenlose Lite-Version an, sodass für die Wartung der 1400 keine kostenpflichtige Lizenz erforderlich ist.
Das Bedienfeld an der Vorderseite gibt Ihnen schon vor dem Anschließen des Laptops viele Informationen. Das LCD-Display zeigt Warnmeldungen an. Die LEDs oben signalisieren Betriebszustand, Status (Strom, Betrieb, Fehler, Kommunikationsaktivität) und Akkustand. Wenn Sie die Bedeutung dieser LEDs kennen, haben Sie die Hälfte Ihrer Probleme gelöst. Die Hälfte aller Anrufe, die ich erhalte, beginnt mit „Das Gerät ist gerade ausgefallen“ und endet mit einem kurzen Blick auf das Bedienfeld.

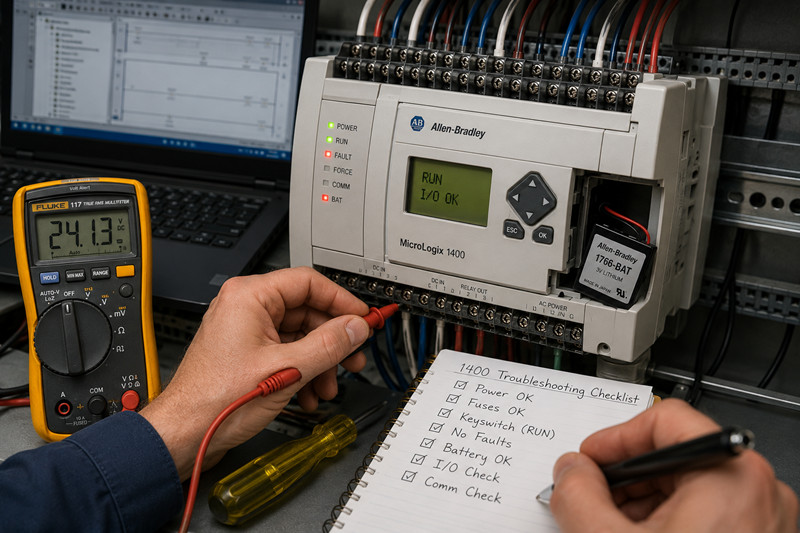

Bevor Sie das Gerät ausbauen, führen Sie den Fünf-Minuten-Check durch. Ich mache das jedes Mal, und er deckt mehr Probleme auf als jede noch so ausgefeilte Diagnose.
Zuerst die Stromversorgung prüfen. Kontrollieren Sie die Betriebsanzeige (LED) und die Versorgungsspannung an den Klemmen mit einem Messgerät. Ich habe schon erlebt, dass ein 1400er-Gerät komplett ausgefallen war, weil eine lose Klemme oder ein ausgelöster Schutzschalter die Stromzufuhr unterbrochen hatte. Die SPS funktionierte die ganze Zeit einwandfrei.
Überprüfen Sie die Sicherungen. Einige 1400er-Modelle verfügen über eine vom Benutzer austauschbare Sicherung. Eine durchgebrannte Sicherung legt einen ganzen I/O-Bereich lahm und verhält sich genauso wie ein ausgefallener Ausgang oder Eingang.
Überprüfen Sie den Schlüsselschalter. Das Modell 1400 verfügt über einen dreistufigen Schlüsselschalter an der Vorderseite: RUN, REM und PROG. Wenn er auf PROG steht, lässt sich die Maschine nicht starten. Dies tritt häufig nach einem Datenabruf auf, und der Mitarbeiter ruft um 6 Uhr morgens an, weil die Leitung nicht funktioniert.
Prüfen Sie die Fehler-LED und die Meldung auf dem LCD-Display. Das Display zeigt den Fehlercode an. Notieren Sie ihn. Diese Meldung ist viel hilfreicher als wochenlanges Rätselraten. Prüfen Sie anschließend die Verkabelung, insbesondere die gemeinsamen Anschlüsse. Ein fehlender gemeinsamer Anschluss an einer Eingangsbank führt dazu, dass alle Eingänge dieser Bank als funktionsunfähig erkannt werden, und es handelt sich dabei nicht um einen SPS-Fehler.
Auch die Erdung spielt eine Rolle. Diese Einheiten sind in Schaltschränken mit vielen Schützen und Frequenzumrichtern verbaut. Wenn die SPS bei jedem Motorstart die Kommunikation verliert, sollten Sie Störungen und Erdungsprobleme in Betracht ziehen, bevor Sie die SPS selbst verdächtigen.
Das ist das wichtigste Gerät. Das, das freitagnachmittags eine ganze Produktionslinie lahmlegt. Die MicroLogix 1400 verwendet eine 3-Volt-Lithiumbatterie (Teilenummer 1766-BAT), die sich hinter der kleinen Klappe an der Vorderseite des Geräts befindet. Sie versorgt die Echtzeituhr und die gespeicherten Daten auch bei Stromausfall mit Strom. Timer-Stromwerte, Zähler, Rezeptregister – all das wird von dieser Batterie abhängig gemacht.
Die Batterie hält zwei bis fünf Jahre. Kalte, saubere Paneele halten fast fünf Jahre. Heiße, staubige Paneele halten zwei Jahre. Und niemand wechselt sie regelmäßig, weil sie außer Sichtweite ist, und dann, eines Tages, fängt die Maschine an, nicht mehr richtig zu funktionieren.
Was Sie sehen: Die BAT-LED an der Vorderseite blinkt. Im Alarmbereich des LCD-Displays erscheint „BATT“. Manchmal läuft die Maschine weiter, ohne dass es jemand bemerkt, bis die Batterie vollständig entladen ist. Das ist die gefährliche Situation. Die Uhr wird zurückgesetzt, gespeicherte Daten werden auf null gesetzt, und die Maschine startet in einem Zustand, den niemand vorgesehen hat.
Die Ursache? Ganz einfach: eine leere Batterie. In neun von zehn Fällen liegt es am Alter. Im zehnten Fall stand das Gerät jahrelang unbenutzt im Regal, sodass die Batterie schon am ersten Tag halb leer war.
Die Lösung: Batterie wechseln. Am besten bei eingeschaltetem Gerät oder zumindest mit einer zuvor auf dem PC gespeicherten Programmsicherung. Klappe öffnen, alte Batterie abziehen, neue einsetzen, Klappe schließen. Dauert nur 30 Sekunden. Die 1766-BAT ist günstig. Bewahren Sie eine im Sicherungskasten direkt neben der Ersatzsicherung auf. tztechio führt die 1766-BAT zusammen mit den übrigen Allen-Bradley-Ersatzteilen.
Alle fragen nach Programmverlusten. Das Programm befindet sich im Flash-Speicher und übersteht daher normalerweise einen leeren Akku. Verloren gehen lediglich die gespeicherten Daten und die Uhrzeit. Doch Vorsicht: Ich habe schon erlebt, dass ganze Programme nach einem Akkuausfall unbrauchbar waren, meist weil sie nicht ordnungsgemäß im Flash-Speicher gesichert wurden oder ein fehlerhafter Download sie kurz vor dem Akkuausfall beschädigt hatte. Die Lehre daraus ist in jedem Fall dieselbe: Sichern Sie das Programm, bevor der Akku leer ist, nicht erst danach.
Wenn es nicht an der Batterie liegt: Falls der Alarm nach dem Batteriewechsel weiterhin besteht, überprüfen Sie den Batterieanschluss. Ich habe schon korrodierte Kontakte an Geräten in feuchten Produktionsstätten gesehen. Reinigen Sie die Kontakte und setzen Sie die Batterie erneut ein. Wird auch mit einer neuen Batterie weiterhin ein Batteriefehler angezeigt, liegt ein Problem mit der Backup-Schaltung auf der Platine vor. In diesem Fall muss das Gerät ausgetauscht werden, eine Reparatur ist nicht möglich.
Kanal 0 ist die RS-232-Schnittstelle des 1400. Über sie kommuniziert man mit der SPS über einen Laptop, mit PanelView und mit einer Vielzahl von Geräten von Drittanbietern. Sie ist aber auch die Quelle unzähliger Probleme, die fast alle auf Einstellungen und nicht auf Hardware zurückzuführen sind.
Was sind die Ursachen, beginnend mit den häufigsten?
Zunächst einmal: Falsche DF1-Treibereinstellungen in RSLinx. Der Treiber muss den Anforderungen des 1400 entsprechen: Baudrate, Parität und Knotenadresse. Der 1400 arbeitet standardmäßig mit DF1-Vollduplex bei 19200 Baud. Wenn jemand die Baudrate im Prozessor geändert, aber RSLinx nicht angepasst hat, erhält man nur noch Stille.
Zweitens: Das falsche oder ein beschädigtes Kabel. DF1 verwendet Nullmodem-Verdrahtung am 9-poligen Stecker. Ein gerades Kabel, das für andere Geräte einwandfrei funktioniert, ist hier nicht geeignet.
Drittens hat jemand die Kanalkonfiguration auf ein anderes Protokoll geändert. Das 1400 kann DF1, Modbus RTU oder ASCII auf Kanal 0 ausführen. Wenn der Vorbesitzer es im Modbus-Modus belassen hat und Sie versuchen, es darüber zu programmieren, kann es nicht mit RSLinx kommunizieren.
Viertens verwendet das Gerät am anderen Ende eine andere Baudrate oder Parität. Beide Enden müssen sich in allen Parametern einig sein. Schon eine Abweichung von nur einem Bit führt zu Stille.
Die Lösung: Überprüfen Sie die Einstellungen, bevor Sie die Hardware prüfen. Das ist die Regel. Stellen Sie in RSLinx den Treiber auf RS-232 DF1 ein, wählen Sie den richtigen COM-Port und passen Sie Baudrate und Parität an den Prozessor an. Verwenden Sie die automatische Konfiguration, wenn Sie die Prozessoreinstellungen nicht kennen. Überprüfen Sie anschließend das Kabel. Überprüfen Sie dann die Einstellungen des anderen Geräts. In neun von zehn Fällen liegt das Problem an einem dieser drei Punkte, und die Behebung ist kostenlos.
Passthrough ist ein separates Thema. Wenn Sie ein PanelView an Kanal 0 angeschlossen haben und die SPS darüber erreichen möchten, muss Passthrough in beiden Geräten aktiviert und die DF1-Knotenadressen korrekt sein. Wenn Passthrough nicht mehr funktioniert, liegt das fast immer daran, dass eine Knotenadresse geändert wurde oder Passthrough während eines Downloads deaktiviert wurde. Aktivieren Sie es erneut, stellen Sie die Adressen korrekt ein, und es funktioniert wieder.
Kanal 1, der Ethernet-Anschluss, ist in der Regel zuverlässiger, und die meisten modernen 1400er-Anlagen kommunizieren zur Programmierung und HMI über Ethernet mit der SPS. Wenn möglich, verwenden Sie Ethernet. Sollten Probleme mit Ethernet auftreten, überprüfen Sie die Grundlagen: statische IP-Adresse, Subnetzmaske und ob die Adresse mit anderen Geräten im Werksnetzwerk kollidiert.
Das LCD-Display an der Vorderseite des 1400 ist praktisch, solange es funktioniert, bis es ausfällt. Dann wird es zum Problem, da die Alarmmeldungen auf diesem Bildschirm angezeigt werden.
Was ist die Ursache? Bei einem blassen Bild liegt es meist am Kontrast. Beim Modell 1400 lässt sich der Kontrast über das Menü am Bedienfeld anpassen. Bei einem heißen oder älteren Gerät kann der Kontrast schwanken. Bevor Sie den Bildschirm abschreiben, versuchen Sie, ihn einzustellen. Ich habe schon mehrfach ein leblos wirkendes Bild mit nur drei Tastendrücken wieder zum Laufen gebracht.
Pixelfehler und fehlende Zeilen sind physische Schäden am LCD-Modul. Diese lassen sich über das Menü nicht beheben. Dasselbe gilt für einen Ausfall der Hintergrundbeleuchtung: Der Bildschirm bleibt dunkel, die SPS läuft aber einwandfrei. Man könnte sie zwar blind bedienen, doch das ist bei einer Produktionsmaschine keine gute Idee, da die Alarmmeldungen genau das anzeigen, was man nicht sehen kann.
Die Lösung: Immer zuerst den Kontrast anpassen. Ein Display mit Pixelfehlern lässt sich nicht vor Ort reparieren. Das LCD-Modul ist Teil der Frontbaugruppe und lässt sich nicht ohne Weiteres austauschen. Wenn das Display defekt ist und die Maschine eine Bedienoberfläche benötigt, ist dies ein triftiger Grund, das Gerät zu ersetzen. Mit einem Ersatzgerät der Serie 1766 und einer Stunde Arbeitszeit können Sie Ihre Arbeit schnell wieder aufnehmen.
Ausgänge fallen aus. Das ist Physik. Die meisten Modelle des 1400 verfügen über Relaisausgänge, einige über Transistorausgänge. Beide fallen aus vorhersehbaren Gründen aus.
Die Ursachen, nach Rangfolge geordnet.
Ein Kurzschluss oder eine Überlastung ist die häufigste Ursache. Die Ausgangsleistung war zwar auf dem Papier korrekt dimensioniert, aber die Last zog mehr als die Nennleistung, und die Relaiskontakte verschweißten oder der Transistor gab den Geist auf.
Induktiver Kick ist der zweite Fehler. Ein Relaiskontakt schaltet einen Magneten oder ein Schütz ohne Freilaufdiode oder Überspannungsschutz an der Last. Die induzierte Gegenspannung beschädigt die Kontakte. Diesen Fehler sehe ich am häufigsten bei Maschinen, die im Laufe der Jahre „modifiziert“ wurden.
Drei Punkte sind die hohen Schaltzyklen. Relaisausgänge haben eine begrenzte Lebensdauer. Ein Relaisausgang, der ein Ventil alle paar Sekunden betätigt, verschleißt. Das ist kein Defekt, sondern normaler Verschleiß.
Verdrahtungsfehler sind die vierte Ursache. Jemand hat eine 120-V-Last an einen 24-V-Transistorausgang angeschlossen oder bei einer Reparatur einen Kurzschluss verursacht. Das führt sofort zum Tod, und meistens gibt es auch noch einen unangenehmen Geruch.
Die Lösung: Prüfen Sie, ob der Ausgang tatsächlich defekt ist, bevor Sie ihn als defekt einstufen. Aktivieren Sie den Ausgang im Programm und messen Sie die Spannung am Anschluss mit einem Multimeter. Wenn das Bit gesetzt ist, aber keine Spannung am Anschluss anliegt, ist der Ausgang defekt. Prüfen Sie anschließend die Last, da eine verschweißte Schützspule auch den Ersatzausgang lahmlegen kann. Reparieren Sie zuerst die Last.
Und jetzt kommt der Teil, den niemand hören will. Beim 1400er sind die Ausgänge fest auf die Hauptplatine gelötet. Es gibt keine austauschbare Ausgangskarte. Wenn ein Basisausgang ausfällt und kein Ersatzkanal zum Umverdrahten vorhanden ist, ist das Gerät irreparabel. Deshalb rate ich immer dazu, ein Ersatzgerät vom Typ 1400 bereitzuhalten.
Vorbeugen ist besser als Heilen. Schließen Sie hohe Lasten über einen externen Schütz oder ein zwischengeschaltetes Relais an, sodass der SPS-Ausgang nur die Spule ansteuert. Verwenden Sie Freilaufdioden bei Gleichstromlasten und RC-Snubber oder MOVs bei Wechselstromlasten. Diese einfache Maßnahme verdoppelt die Lebensdauer der Ausgänge.
Das Modell 1400 unterstützt Modbus RTU auf Kanal 0, sowohl als Master als auch als Slave. Dies ist ein Hauptgrund für die anhaltende Verbreitung dieser Geräte, da sie mit Frequenzumrichtern, Stromzählern und Drittanbieter-Schaltschränken kommunizieren können, die Modbus unterstützen. Außerdem ist es eine häufige Quelle für Telefonanrufe.
Was sind die Ursachen? Die üblichen Verdächtigen. Falsche Baudrate oder Parität an einem Ende. Falsche Knotenadresse. Falsche Registerzuordnung, bei der die Anfrage auf eine Modbus-Adresse verweist, die nicht mit der erwarteten Datendatei übereinstimmt. Und die Verkabelung, insbesondere Zwei-Draht- gegenüber Vier-Draht-RS-485, sowie fehlende Abschlusswiderstände bei längeren Leitungen.
Die Lösung: Gehen Sie Schritt für Schritt vor. Zuerst die Knotenadresse: Beide Enden müssen übereinstimmen. Dann Baudrate und Parität: An beiden Enden gleich, und 8 Datenbits, ohne Ausnahme. Modbus RTU ist immer 8-Bit. Dann die Verkabelung: Prüfen Sie A und B, die Abschirmung und die Terminierung. Dann die Registerzuordnung: Die gelesene Modbus-Adresse muss mit der Datendatei im 1400 übereinstimmen. Hier findet der Großteil der Fehlersuche statt, und es handelt sich dabei eher um eine theoretische als um eine hardwareseitige Übung. Sobald die Verkabelung und die Einstellungen korrekt sind, geben die Fehlercodes der MSG-Anweisung in der Regel genau an, was falsch ist.
Das verunsichert viele, und das meist zu Unrecht. Ein unterbrochener Download, ein kurzer Stromausfall während eines Firmware-Updates, ein Laptop, der mitten in der Übertragung ausfällt. Das 1400er-Modell hat dann ein beschädigtes Programm oder eine beschädigte Firmware und lässt sich nicht mehr starten.
Was sind die Ursachen? Ein unterbrochener Download, ein Stromausfall während des Firmware-Updates oder eine fehlerhafte Firmware-Datei. Auch ein schwacher Akku im ungünstigsten Moment kann die Ursache sein. Ich habe das schon erlebt: Der Download startet, der Akku gibt den Geist auf, das Flashen wird unterbrochen, und das Gerät ist nur noch halb funktionsfähig.
Die Lösung. Versuchen Sie zuerst die einfachen Dinge. Schalten Sie das Gerät aus und wieder ein. Stellen Sie den Schlüsselschalter auf PROG, schalten Sie das Gerät ein und versuchen Sie, eine Verbindung herzustellen. Wenn RSLinx das Gerät erkennt, laden Sie das Programm erneut vollständig herunter und schalten Sie das Gerät erneut aus und wieder ein. Meistens ist das die Lösung. Wenn das Gerät überhaupt nicht kommuniziert, müssen Sie die Firmware wiederherstellen. Das ist eine Reparatur am Arbeitsplatz. Ich habe schon Geräte erlebt, die nach einem scheinbar sicheren Totalausfall nur durch einen Neustart und einen erneuten Download wieder funktionierten.
Wenn der Flash-Speicher tatsächlich beschädigt ist, ist das Gerät aus Sicht des Feldes nicht mehr zu reparieren. Werfen Sie es nicht weg. Schicken Sie es an eine Reparaturwerkstatt, die Reparaturen auf Platinenebene durchführt. Halten Sie aber nicht die Produktionslinie auf, während Sie darauf warten. Tauschen Sie es gegen ein Ersatzgerät aus, schicken Sie das defekte Gerät zurück und fahren Sie mit der Produktion fort.
Hier ist die Tabelle, die ich mir vor zwanzig Jahren gewünscht hätte. Fehler, wahrscheinliche Ursache, Lösung und das benötigte Ersatzteil.
Fehler | Wahrscheinliche Ursache | Behebung | Ersatzteil
BAT-LED blinkt, „BATT“-Alarm auf dem LCD-Display | Batterie schwach oder leer. 1766-BAT, Lebensdauer 2 bis 5 Jahre | Batterie bei eingeschaltetem Gerät austauschen, Alarm löschen | 1766-BAT
Speicherdaten gelöscht oder Programm nach Stromausfall leer | Batterie leer, keine Datensicherung | Programm aus der Datensicherung neu laden, Uhrzeit einstellen, Speicherdaten neu eingeben | 1766-BAT plus gespeicherte Programmdatei
RSLinx findet keinen Prozessor auf Kanal 0 | Falsche DF1-Einstellungen, defektes Kabel, falsches Protokoll | DF1-Treiber, Baudrate, Parität, Kabel und Kanalkonfiguration prüfen | Programmierkabel 1761-CBL-PM02
PanelView-Passthrough nicht ausgeführt | Passthrough deaktiviert, falsche Knotenadressen | Passthrough auf beiden Geräten wieder aktivieren, DF1-Knotenadressen festlegen | Keine
LCD-Bildschirm verwaschen | Kontrastabweichung | Kontrast über das Menü am Bedienfeld anpassen | Keine
LCD-Bildschirm mit Pixelfehlern oder leerer Anzeige, SPS läuft | LCD-Modul defekt, nicht vor Ort reparierbar | Gerät austauschen | 1766-L32BWA oder Ihre Modellnummer
Ausgangsbit an, keine Spannung am Anschluss | Relais oder Transistorausgang defekt | Anschluss an einen freien Ausgang umverdrahten oder Gerät austauschen. Last zuerst prüfen | 1766-Einheit, Freilaufdiode oder MOV
Modbus-MSG-Fehler | Falsche Knotenadresse, Baudrate, Parität, Verdrahtung, Registerzuordnung | Beide Enden, Verdrahtung, Terminierung und Registerzuordnung prüfen | Keine
Fehler-LED leuchtet, Start nach Download nicht möglich | Download unterbrochen, Firmware beschädigt | Strom ausschalten, erneut herunterladen. Firmware-Wiederherstellung ggf. | Keine
Manche Probleme am 1400er lassen sich vor Ort beheben. Akku, Einstellungen, Verkabelung, Programm. Andere nicht. Lernen Sie den Unterschied kennen, und Sie verschwenden keine Arbeitszeit mehr.
Tauschen Sie das Gerät aus, wenn das LCD-Display defekt ist und Sie die Bedienoberfläche benötigen, oder wenn ein Basisausgang ausgefallen ist und kein freier Kanal zum Umverdrahten zur Verfügung steht. Tauschen Sie es auch aus, wenn die Batteriewarnung trotz neuer Batterie nicht verschwindet; dies deutet auf einen Platinenfehler hin. Gleiches gilt für beschädigte Firmware, die sich nicht mehr wiederherstellen lässt. Und tauschen Sie es aus, wenn das Gerät jahrelang Hitze, Staub und unsachgemäßer Behandlung ausgesetzt war, da ältere Geräte häufig nacheinander ausfallen. Sie reparieren die Batterie, und in der nächsten Woche fällt ein Ausgang aus. Das ist ein Zeichen dafür, dass das Gerät seinen Dienst versagt.
Wenn es sich um ein Einstellungsproblem handelt, behebe ich es – und das betrifft 70 Prozent der Anrufe, die ich erhalte. Ein defekter Akku ist schnell repariert, das kostet 30 Sekunden und 20 Dollar. Auch Probleme mit der Verkabelung, einem Kabel oder einer Verbindung lassen sich beheben. Ein Softwareproblem, das man überschreiben kann, ist ebenfalls eine Lösung.
Hier ist meine Regel: Wenn die Reparatur mehr Arbeitskosten verursacht als ein Ersatzgerät kostet oder die Maschine nicht auf die Reparatur warten kann, tausche ich das Gerät aus und teste das alte auf dem Prüfstand. Produktionszeit ist wertvoller als jede jemals hergestellte SPS.
Die Frage, die alle beschäftigt: Kann man die MicroLogix 1400 im Jahr 2026 noch kaufen? Offiziell lautet die Antwort: Ja. Rockwell führt die 1766er-Serie im Jahr 2026 weiterhin als „Aktiv“ oder „Aktiv (ausgereift)“ in seinem Produktlebenszyklus. Das ist die offizielle Aussage. Überprüfen Sie dies am besten selbst auf der Rockwell-Produktlebenszyklusseite, da sich der offizielle Status ändern kann.
Hier die inoffizielle Meldung: Die restliche MicroLogix-Familie wird nicht mehr hergestellt. Die Modelle 1000 (1761), 1200 (1762), 1500 (1764) und 1100 (1763) sind nicht mehr erhältlich. Stand 2022 war die 1400 die einzige MicroLogix, die man noch neu kaufen konnte. Vertriebskanäle berichten seit Jahren von Problemen bei der Komponentenbeschaffung. Die 1100 war als erste betroffen. Es wird gemunkelt, dass die 1400 innerhalb von zwei bis drei Jahren folgen könnte. Das ist zwar nur ein Gerücht, keine offizielle Bestätigung, aber ich bin lange genug in der Branche, um zu wissen, dass Gerüchte über Komponentenengpässe oft zu offiziellen Ankündigungen werden.
Die Preise steigen bereits, da die Lagerbestände schwinden. Die verfügbaren Geräte werden von Leuten aufgekauft, die wissen, dass die Plattform ausläuft. Wenn Sie ein Werk mit ausschließlich 1400er-Maschinen betreiben, ist es ratsam, jetzt Ersatzteile zu kaufen, solange diese noch verfügbar und preislich mit Standardteilen vergleichbar sind. Nicht erst nächstes Jahr. Jetzt. Diejenigen, die auf die 1100er-Maschine gewartet haben, mussten diese Lektion auf die harte Tour lernen.
Wo kann man die Teile kaufen? Es gibt noch Händler mit Lagerbestand sowie Spezialisten für Automatisierungs-Ersatzteile. tztechio führt MicroLogix 1400-Einheiten und 1766-BAT-Batterien als Ersatzteile, zusammen mit einer Reihe von SPS-Ersatzteilen. Ich kaufe lieber bei einem Händler, der sich mit diesen Teilen auskennt, als auf Auktionsplattformen zu spekulieren. Denn eine „neue“ SPS, die zehn Jahre lang im Lager gelegen hat, hat ihre eigenen Probleme, angefangen bei einer bereits defekten Batterie.
Ein Wort zu älteren Lagerbeständen. Wenn Sie ein neues älteres Lagergerät kaufen, sollten Sie den Akku vor dem Einbau austauschen. Ein Akku, der jahrelang unbenutzt war, ist bereits zur Hälfte entladen. Und ein 1400er-Gerät, das in einem feuchten Lager aufbewahrt wurde, kann Korrosionsprobleme aufweisen. Testen Sie jedes Gerät, das Sie erhalten. Schalten Sie es ein, laden Sie ein Programm und lassen Sie es einen Tag lang laufen, bevor Sie es in einer Maschine einsetzen. Dieser Test kostet Sie einen Nachmittag und verhindert einen Maschinenausfall.
Sei dir bewusst, was dich auf der anderen Seite erwartet, denn der Tag wird kommen, an dem du von der 1400er-Strecke absteigen musst. Es gibt zwei Hauptwege, und keiner von beiden ist ein einfacher Wechsel. Ich will dir das ganz offen sagen.
Die Micro800-Familie ist ein möglicher Weg. Der Micro820 (2080-LC20-20QBB) und der Micro850 (2080-LC50-24QWB) sind die aktuellen kleinen Steuerungen von Rockwell. Sie werden mit Connected Components Workbench (CCW) programmiert, die kostenlos ist. Das ist die gute Nachricht. Die schlechte Nachricht: CCW ist eine völlig andere Umgebung als RSLogix 500. Ihre Kontaktplanlogik lässt sich nicht einfach übertragen. Der Befehlssatz ist anders, die Datenverarbeitung ist anders und die Tag-Migration erfolgt manuell. Die Micro800-Steuerungen sind gut und preisgünstig, aber glauben Sie niemandem, der Ihnen eine schnelle Migration verspricht.
CompactLogix ist die andere Möglichkeit. Benötigt Ihre Maschine mehr Leistung, ist die CompactLogix 1769-L16ER-BB1B die moderne Weiterentwicklung. Sie läuft mit Studio 5000, einer zeitgemäßen Entwicklungsumgebung, und ist eine deutlich leistungsfähigere Steuerung. Der Sprung ist jedoch größer: andere Software, andere Lizenzkosten, andere Herangehensweise an Tags und Tasks. Die Kontaktplanlogik muss Zeile für Zeile vollständig überprüft werden, da die Anweisungen nicht eins zu eins abgebildet werden können.
So oder so ist der Umstieg von der 1400er-Serie ein Projekt, das nicht in einem Nachmittag erledigt ist. Genau deshalb ist die 1400er-Serie noch immer in so großer Zahl im Einsatz. Werke wechseln ihre Plattform nicht aus Langeweile, sondern nur, wenn es nötig ist. Und solange das so bleibt, läuft die 1400er-Serie weiter, und die Ersatzteile lohnen sich weiterhin.
Mein Rat: Behalten Sie die RSLogix 1400er so lange wie möglich in Betrieb, besorgen Sie sich jetzt Ersatzteile und beginnen Sie frühzeitig mit der Migration – am besten auf einem Rechner –, bevor die Plattform Sie dazu zwingt. Und bewahren Sie Ihre RSLogix 500-Backups sicher auf. Die Software und die Programmdateien sind mittlerweile wertvoller als die Hardware.
F: Verliert das MicroLogix 1400 sein Programm, wenn die Batterie leer ist?
A: Das Programm ist im Flash-Speicher abgelegt und bleibt daher normalerweise erhalten. Verloren gehen lediglich die gespeicherten Daten: Timer- und Zählerwerte, Rezeptregister und die Echtzeituhr. Ich habe aber auch schon erlebt, dass Programme nach Batterieausfällen oder unterbrochenen Downloads komplett leer waren. Sichern Sie das Programm daher unbedingt auf einem PC, bevor die Batterie leer ist, nicht erst danach.
F: Wie lange hält der Akku 1766-BAT?
A: Zwei bis fünf Jahre, je nach Umgebungsbedingungen. Heiße Paneele verkürzen die Lebensdauer. Wechseln Sie die LED regelmäßig bei eingeschaltetem Strom und bewahren Sie eine Ersatz-LED im Verteilerkasten auf. Der Austausch dauert nur 30 Sekunden.
F: Kann ich im Jahr 2026 noch einen neuen MicroLogix 1400 kaufen?
A: Offiziell ja. Rockwell führt die Serie 1766 mit Stand 2026 weiterhin als aktiv oder aktiv (ausgereift). Prüfen Sie dies am besten selbst auf der Produktseite, da sich der Status ändern kann. Im Handel wird jedoch bereits von Lieferengpässen berichtet und die Preise steigen. Falls Sie Ersatzteile benötigen, sollten Sie diese jetzt kaufen.
F: Was ersetzt einen MicroLogix 1400?
A: Die Micro800-Familie (Micro820, Micro850) mit der kostenlosen Software Connected Components Workbench oder eine CompactLogix 1769-L16ER-BB1B mit Studio 5000 für mehr Leistung. Beide sind nicht direkt austauschbar. Ihre Kontaktplanlogik wird neu geschrieben und manuell überprüft.
F: Kann ich eine MicroLogix 1400 kostenlos programmieren?
A: Ja. Die Lite-Version von RSLogix 500 unterstützt die MicroLogix-Produktreihe und ist kostenlos. Sie ermöglicht auch Online-Bearbeitungen, was im laufenden Betrieb äußerst hilfreich ist.
F: Warum kann mein Laptop nicht über die serielle Schnittstelle mit dem 1400 kommunizieren?
A: Beginnen Sie mit den DF1-Treibereinstellungen in RSLinx, dann mit dem Kabel und anschließend mit der Kanalkonfiguration. Falsche Baudrate, falsche Parität oder ein gerades Kabel anstelle eines Nullmodems führen zu Stille. Einstellungen immer vor Hardware.
F: Kann der 1400 Modbus kommunizieren?
A: Ja. Es unterstützt Modbus RTU Master und Slave auf Kanal 0. Überprüfen Sie Knotenadresse, Baudrate, Parität und Registerzuordnung an beiden Enden. Modbus RTU verwendet immer 8 Datenbits, ohne Ausnahme.
Die MicroLogix 1400 ist alt und wird nicht jünger. Aber sie ist immer noch im Einsatz, wird weiterhin unterstützt, ist weiterhin erhältlich und treibt Produktionslinien auf der ganzen Welt an. Die meisten ihrer Fehler sind vorhersehbar und lassen sich kostengünstig beheben. Akku, Einstellungen, Verkabelung, Datensicherung – das deckt den Großteil der Probleme ab, die ich bei jährlichen Serviceeinsätzen feststelle.
Das Einzige, was sich nicht ändern lässt, ist die Zeit. Die Plattform ist nicht mehr lange nutzbar, und die Zeit drängt, Ersatzteile zu vernünftigen Preisen zu beschaffen. Also tun Sie das Nötige: Erstellen Sie Backups, halten Sie einen 1766-BAT im Schaltschrank bereit, bewahren Sie ein Ersatzgerät im Lager auf und behalten Sie die Lebenszyklusseite im Auge. Wenn es soweit ist, sind Sie vorbereitet, und die Maschine läuft wie am Schnürchen.
Das ist die ganze Aufgabe, und es ist dieselbe Aufgabe wie immer. Die Produktion am Laufen halten.
