Die 1771-E/A-Familie ist die klassische Allen-Bradley-Chassis-E/A für die PLC-5-Ära (1785-Prozessoren) und 1771-Racks. Rockwell führte sie in den 1980er-Jahren ein. Drei Jahrzehnte lang war sie die zentrale Steuerungslösung für Prozess- und Maschinensysteme in Nordamerika und dem Nahen Osten. Sie ist nicht kompatibel mit SLC 500 (Familie 1746) und auch nicht direkt mit ControlLogix (1756). Für den Wechsel auf eine der beiden Plattformen ist eine Migration, kein Austausch erforderlich.

Ab 2026 befindet sich der Großteil der 1771-Produktlinie im aktiven, ausgereiften oder Lebenszyklusstatus. Viele Module haben das Ende ihres Lebenszyklus erreicht. Die Neuproduktion beschränkt sich auf eine immer kleiner werdende Anzahl von Katalognummern. Der bestehende Bestand wird weiterhin mit Überschussware, wiederaufbereiteten Modulen und Ersatzteilen betrieben. Werke im Nahen Osten, in Amerika und Europa betreiben nach wie vor Tausende von 1771-Racks. Diese Referenz listet die Katalognummern, den typischen Lebenszyklusstatus und den praktischen Austauschpfad für jede Modulfamilie auf.

Rockwell verwendet vier Lebenszyklusstatus:

Status | Bedeutung

Aktiv | Im Produktiveinsatz, vollständig unterstützt

Aktiv und ausgereift | Im Produktivbetrieb, laufender Support, keine neuen Funktionen

Lebenszyklus | Produktion limitiert oder auf Bestellung, Support phasenweise

Produktlebenszyklusende | Eingestellt, keine Reparatur, kein Support

Statusänderungen sind zeitlich möglich. Die folgenden Tabellen zeigen den typischen Status ab 2026. Überprüfen Sie vor der Erstellung einer Stückliste stets die jeweilige Katalognummer auf der Rockwell-Produktlebenszyklusseite.

1. Gestelle und Gehäuse

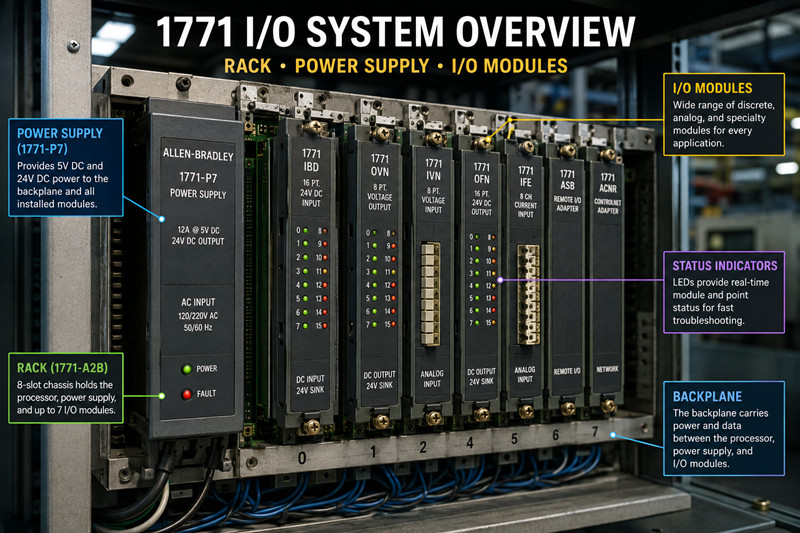

Das 1771-Rack ist ein Backplane-Chassis. Prozessor, Netzteil und E/A-Module werden alle in dieselbe Backplane eingesteckt. Die Rackgröße bestimmt, wie viele Module das System aufnehmen kann.

Katalog | Slots | Notizen

1771-A1B | 4 | Kleinstes Gehäuse, verwendet für kleine Remote-I/O-Anschlüsse

1771-A2B | 8 | Häufigste Größe

1771-A3B | 12 | Mittlere Anlagen und Maschinenlinien

1771-A4B | 16 | Größte Ausführung, für dichte I/O-Panels

Die Anzahl der Steckplätze beinhaltet den Prozessorsteckplatz. Eine PLC-5/15 in einem 8-Steckplatz-Rack lässt sieben Steckplätze für E/A frei. Racks sind passive Hardware und fallen selten aus. Die Anschlüsse der Rückwandplatine verschleißen durch häufiges Einstecken von Modulen; daher sollten Karten beim Entfernen vorsichtig behandelt werden.

Rack-Status: Aktiv und ausgereift. Die Chassis-Produktion wird in geringen Stückzahlen fortgesetzt. Das Modell 1771-A2B ist weiterhin das gefragteste Rack für Ersatzteil- und Erweiterungszwecke.

2. Stromversorgungen

Das Netzteil 1771 wird an der linken Seite des Racks montiert. Es wandelt die Netzspannung in die 5-V-Gleichstrom- und 24-V-Gleichstrom-Busse um, die die Backplane verwendet.

Katalog | Ausgabe | Notizen

1771-P7 | 12 A bei 5 V DC, plus 24 V DC | Standardnetzteil für die meisten Racks

1771-P4S | 4 A bei 5 V DC | Kleine Systeme

1771-P6S | 6 A bei 5 V DC | Mittlere Systeme

Dimensionierung des Netzteils: Addieren Sie die Stromaufnahme aller Module im Rack und geben Sie 20 % Reserve hinzu. Unterdimensionierte Netzteile verursachen Spannungseinbrüche und sporadische Fehler, die wie Prozessorprobleme aussehen. Es gibt Versionen mit Eingangsspannung für 120 V/60 Hz (Amerika) und 230 V/50 Hz (Naher Osten, Europa). Prüfen Sie das Typenschild vor der Bestellung. Ein 120-V-Gerät an einer 230-V-Leitung fällt sofort aus.

Kondensatoren altern. Ein 1771-P7 aus dem Jahr 1995 liefert weniger Strom als im Neuzustand. Wiederaufbereitete Netzteile werden neu bestückt und einem Belastungstest unterzogen. Das ist die empfohlene Vorgehensweise für kritische Ersatzteile.

3. Diskrete Eingangsmodule

Diskrete Eingänge lesen potentialfreie Kontakte, Drucktaster, Endschalter und Näherungssensoren aus. Die Familie 1771 deckt Gleich-, Wechsel- und TTL-Signalpegel ab.

Katalog | Punkte | Signal | Hinweise

1771-IBD | 16 | 24 V DC | Arbeitstiermodul, aktiv und ausgereift

1771-IAD | 8 | 120 V Wechselstrom | Werke in Amerika

1771-IBN | 16 | 24 V DC, isoliert | Punktweise Isolation

1771-IGD | 8 | 5V TTL | Logikpegelschnittstellen

1771-IAC | 8 | 120 V AC, isoliert | Isolierte AC-Eingänge

1771-IA | 8 | 120 V Wechselstrom | Originaler Wechselstromeingang

1771-IB | 8 | 24 V DC | Originaler DC-Eingang

Das 1771-IBD ist das am häufigsten verwendete 24-V-DC-Eingangsmodul der gesamten Familie. Es wird weiterhin produziert und unterstützt. Die Nachfrage ist nach wie vor hoch, da es die Standardwahl für neue Anschlüsse an bestehenden PLC-5-Systemen ist. Die Module 1771-IAD und 1771-IAC verarbeiten 120-V-AC-Stromkreise direkt. Dies ist für den amerikanischen Markt geeignet, wo 120-V-/60-Hz-Steuerstromkreise Standard sind. In Märkten mit 230 V/50 Hz verwenden Ingenieure entweder 24-V-DC-Sensoren oder führen eine Spannungsreduzierung über Steuertransformatoren durch. Das Modul 1771-IGD ist selten. Es liest 5-V-TTL-Logikpegel von älteren Testgeräten und Spezialgeräten. Das 1771-IB ist der 8-polige Vorgänger des IBD. Beide passen in denselben Steckplatz, aber bei neuen Konstruktionen sollte, sofern der Platz im Schaltschrank es zulässt, das IBD verwendet werden.

Alle Eingangsmodule melden den Feldstatus über LEDs. Es gibt sowohl speisende als auch speisende Versionen im gesamten Sortiment; wählen Sie das Modul passend zum Sensoranschluss aus. Eine Kombination aus speisendem und speisendem Betrieb auf einem Modul ist nicht möglich. Prüfen Sie daher vor der Ersatzbestellung den Schaltplan.

4. Diskrete Ausgangsmodule

Diskrete Ausgänge treiben Schütze, Magnetventile, Kontrollleuchten und Motorstarter an.

Katalog | Punkte | Signal | Hinweise

1771-OBD | 16 | 24 V DC | Bewährtes Arbeitstiermodul, aktiv und ausgereift

1771-OAD | 8 | 120 V Wechselstrom | Werke in Amerika

1771-OBN | 16 | 24 V DC, isoliert | Punktweise Isolation

1771-ODD | 8 | 24 V DC, isoliert | Isolierter DC-Ausgang

1771-OD16 | 16 | 24 V DC | Hochdichter DC-Ausgang

1771-OA | 8 | 120 V AC | Original-Wechselstromausgang

1771-OB | 8 | 24 V DC | Originaler DC-Ausgang

Der 1771-OBD ist der Standard für 24-V-DC-Ausgänge. Er ist ausgereift und wird weiterhin produziert. Die Modelle 1771-OAD und 1771-OA schalten 120-V-AC-Lasten direkt. Überprüfen Sie den Laststrom pro Punkt und den Gesamtstrom pro Modul; AC-Magnetventile ziehen einen Einschaltstrom, der ein Vielfaches des Haltestroms beträgt. Der 1771-OD16 bietet 16 Punkte in einem Steckplatz für dicht bestückte Schalttafeln. Die isolierten Versionen 1771-OBN und 1771-ODD halten jeden Punkt elektrisch getrennt. Verwenden Sie diese, wenn Ausgänge Lasten von verschiedenen Stromquellen versorgen oder wenn ein einzelner Kurzschluss die Gruppe nicht lahmlegen darf.

Ausgangsmodule fallen häufiger aus als Eingangsmodule. Sie schalten tatsächliche Ströme und absorbieren induktive Rückkopplungen von den Spulen. Abgesicherte Ausgangsmodule schützen die Karte, aber nicht den Triac oder den Transistor. Eine durchgebrannte Sicherung an einem 1771-OBD lässt sich in fünf Minuten beheben; ein defekter Ausgangstreiber erfordert den Austausch des Moduls.

5. Analogmodule

Analoge Module verarbeiten 4–20 mA, 0–10 V, Thermoelement-, RTD- und mV-Signale. Diese Module sind am stärksten von Obsoleszenz betroffen.

Katalog | Punkte | Funktion | Notizen

1771-IFE | 4 | Analogeingang | Revisionen /A, /B, /C

1771-OFE1 | 4 | Analogausgang | Isolierte Ausgänge

1771-OFE2 | 4 | Analogausgang | 4–20 mA Fokus

1771-OFE3 | 4 | Analogausgang | Spannungsfokus

1771-IXHR | 8 | Thermoelement-/mV-Eingang | Hochauflösend

1771-IR | 4 | RTD-Eingang | Widerstandstemperatur

1771-NIV | 8 | Isolierter mV-Eingang |

1771-NIS | 4 | Isolierter analoger Eingang |

1771-NOC | 4 | Isolierter Analogausgang |

Das 1771-IFE ist das am häufigsten verwendete Analogeingangsmodul der 1771-Familie. Es liest vier Kanäle mit 4–20 mA oder 0–10 V ein. Es existieren die Revisionen /A, /B und /C. Die Revision /C bietet zusätzliche Funktionen und ist das bevorzugte Ersatzteil. Die Module 1771-OFE1, OFE2 und OFE3 decken analoge Ausgänge ab. Das OFE2 ist für Stromschleifen, das OFE3 für Spannungen konfiguriert. Das 1771-IXHR liest acht Thermoelement- oder mV-Kanäle mit Kaltstellenkompensation ein. Unterstützt werden Thermoelemente der Typen J, K, T und E. Das 1771-IR liest RTDs ein. Sowohl das IXHR als auch das IR werden nicht mehr hergestellt. Thermoelement- und RTD-Eingänge bestehender Systeme sollten bei einer Rack-Umrüstung auf das 1756-IT6 oder 1756-IR6I migriert werden. Die Serie 1771-N (NIV, NIS, NOC) umfasst isolierte analoge Ein-/Ausgänge für Umgebungen mit starken Störungen. Die Produktion wurde vor Jahren eingestellt. Diese Module stammen heute aus Lagerbeständen und sind wiederaufbereitet.

Die Genauigkeit analoger Signale hängt von der Modulrevision ab. Das Modul 1771-IFE/A arbeitet mit 12 Bit; spätere Revisionen verbessern die Linearität. Die Kalibrierung driftet mit der Zeit. Ein wiederaufbereitetes Analogmodul wird neu kalibriert und zertifiziert. Planen Sie die Kalibrierungskosten immer ein, wenn Sie gebrauchte Analogkarten kaufen.

6. Fach- und Kommunikationsmodule

Spezialmodule übernehmen die Fern-E/A, Netzwerke und den Datentransfer. Sie bilden das Rückgrat verteilter 1771-Systeme.

Katalog | Funktion | Notizen

1771-ASB | Remote-I/O-Adapter | Noch weit verbreitet, aktiv und ausgereift

1771-SDN | DeviceNet-Scanner | Lebenszyklusende

1771-SCN | ControlNet-Scanner | Lebenszyklus

1771-DCM | Direktes Kommunikationsmodul | Lebensende

1771-OWN | Modul zur Wort-/Byte-Übertragung | Lebensende

1771-PM | PLC-2/3 Prozessoradapter | Lebenszyklusende

Das 1771-ASB wandelt ein 1771-Rack in einen Remote-I/O-Anschluss um. Eine PLC-5 oder eine 1756-Bridge mit einem Remote-I/O-Port kommuniziert über ein Twinaxialkabel mit dem ASB. Es ist das wichtigste Modul in verteilten 1771-Systemen. Es ist aktiv und ausgereift und wird weiterhin produziert. Gleichzeitig ist es die ausfallgefährdetste Komponente im System, da es den gesamten Kommunikationsverkehr des Racks trägt. Ein ausgefallenes ASB legt alle nachfolgenden Module lahm. Das 1771-SDN scannte DeviceNet-Geräte von einer PLC-5 aus. DeviceNet selbst ist rückläufig, und SDN hat das Ende seines Lebenszyklus erreicht. Das 1771-SCN funktionierte analog für ControlNet. Das 1771-DCM verband eine PLC-5 mit einem anderen Prozessor für Peer-to-Peer-Messaging. Das 1771-OWN übertrug Datenblöcke zwischen Prozessoren. Beide werden seit Langem nicht mehr hergestellt. Das 1771-PM ermöglichte es PLC-2- und PLC-3-Prozessoren, 1771-I/O zu nutzen. Es ist veraltet; die verbliebenen Exemplare sind Sammlerstücke für ältere Werke.

Kommunikationsmodule enthalten Firmware. Stellen Sie vor der Installation sicher, dass die Firmware-Version mit dem Prozessor und dem Netzwerk übereinstimmt. Eine nicht übereinstimmende ASB-Firmware-Version ist eine häufige Ursache für Fehler in entfernten Racks, die fälschlicherweise als Verkabelungsprobleme erscheinen.

7. Übersicht über den Lebenszyklusstatus

Typischer Status ab 2026. Bitte überprüfen Sie dies vor der Bestellung auf der Rockwell-Produktlebenszyklusseite.

Katalog | Typischer Zustand | Anmerkungen

1771-A1B / A2B / A3B / A4B | Aktive, ausgereifte Modelle | Chassis weiterhin in Produktion

1771-P7 / P4S / P6S | Aktiv, ausgereift | Noch erhältlich

1771-IBD | Aktive Reife | Wird weiterhin produziert, hohe Nachfrage

1771-IAD | Lebenszyklus | Limitierte Produktion

1771-IBN | Lebenszyklus | Limitierte Produktion

1771-IGD | Lebensende | Nur Überschuss

1771-IAC | Lebenszyklus |

1771-IA / 1771-IB | Nutzungsende | Nur Überschuss

1771-OBD | Aktiv | Wird weiterhin produziert, hohe Nachfrage

1771-OAD | Lebenszyklus |

1771-OBN | Lebenszyklus |

1771-ODD | Lebensende |

1771-OD16 | Lebenszyklus |

1771-OA / 1771-OB | Lebensende | Nur Überschuss

1771-IFE | Lebenszyklus | Revisionen /A /B /C

1771-OFE1 / OFE2 / OFE3 | Lebenszyklus |

1771-IXHR | Lebensende | Nur Überschuss

1771-IR | Lebensende | Nur Überschuss

1771-NIV / NIS / NOC | Lebensende | Nur für Überschussware

1771-ASB | Aktiv, ausgewachsen | Wird weiterhin produziert, weit verbreitet

1771-SDN | Lebensende |

1771-SCN | Lebenszyklus |

1771-DCM | Lebensende |

1771-OWN | Lebensende |

1771-PM | Lebensende |

Das Muster ist eindeutig. Diskrete Gleichstrommodule (IBD, OBD) und das ASB werden weiterhin produziert. Wechselstrom- und Analogmodule werden nach und nach eingestellt. Spezial- und Datenübertragungsmodule sind größtenteils vom Markt verschwunden. Käufer greifen zunehmend auf Restbestände und wiederaufbereitete Produkte zurück, die nicht mehr unter die Liste der aktiven, ausgereiften Module fallen.

8. Ersatzpfade

Für 1771-Systeme gibt es drei Wege.

Option eins: Behalten Sie die PLC-5 und kaufen Sie wiederaufbereitete 1771-Module. Dies ist die kostengünstigste Lösung für bestehende Systeme. Ein wiederaufbereitetes 1771-IBD kostet nur einen Bruchteil einer vollständigen Migration und ist in wenigen Minuten installiert. Keine Logikänderungen, keine Neuverkabelung, keine Ausfallzeiten außer dem Austausch. Diese Option funktioniert, bis der Prozessor selbst ausfällt oder die Anlage neue Funktionen benötigt.

zweiter Weg: Ersetzen Sie das Rack durch ControlLogix. Die Standardmigration ordnet 1771-Module den entsprechenden 1756-Modulen zu:

Modul 1771 | Ersatzmodul 1756 | Hinweise

1771-IBD | 1756-IB16 | 16-Punkt-24-V-DC-Eingang

1771-OBD | 1756-OB16D | 16-Punkt-24-V-DC-Ausgang

1771-IFE | 1756-IF8 | 8-Kanal-Analogeingang

1771-OFE1/2/3 | 1756-OF8 | 8-Kanal-Analogausgang

1771-ASB (Remote-Rack) | 1756 Rack + 1756-EN2T | EtherNet/IP

Das Modell 1756-EN2T rüstet das neue Rack auf EtherNet/IP um. Die Feldverdrahtung ist nicht übertragbar. Klemmenblöcke und die Kabelführung müssen überprüft werden. Die Module des Modells 1771 werden in ein 1771-Rack geschraubt; die Module des Modells 1756 werden in ein 1756-Chassis eingesteckt. Die Anordnung der Schaltschränke ändert sich. Die Migration ist ein Projekt, kein einfacher Austausch. Die SPS-5-Kontaktplanlogik wird mithilfe der Rockwell-Konvertierungstools in die ControlLogix-Tag-basierte Logik umgewandelt und muss anschließend manuell überprüft werden. Planen Sie die Umstellung für ein Zeitfenster außerhalb des Betriebs ein.

Dritter Weg: Die 1771-Racks beibehalten und mit einer modernen Steuerung verbinden. Ein 1771-Rack mit einem 1771-ASB fungiert als Remote-I/O-Anschluss. Ein ControlLogix-Chassis mit einem Remote-I/O-Brückenmodul (die Brücke aus der 1756er-Ära im Remote-I/O-Netzwerk) oder einer Brücke der 1785er-Serie kommuniziert mit diesem. Dadurch bleiben die Feldverdrahtung und die 1771-Module erhalten, während die Steuerung auf einen modernen Prozessor umgestellt wird. Dies ist ein Kompromiss für Anlagen, die die Verdrahtung nicht ändern, aber die PLC-5 nicht behalten können.

Spannung ist eine Eingangsgröße, keine Ausgangsgröße bei der Umstellung. Anlagen mit 120 V/60 Hz behalten ihre Steuertransformatoren; Anlagen mit 230 V/50 Hz behalten ihre. Die 1756 DC-Module benötigen weiterhin 24 V DC Feldstrom, sodass die Stromverteilung der Schaltschränke die Umstellung in der Regel unbeschadet übersteht.

9. Hinweise zur Lagerhaltung von Ersatzteilen

Anlagen mit PLC-5- und 1771-Hardware sollten einen definierten Ersatzteilsatz vorhalten. Diese fünf Teile decken die meisten Fehler ab:

Katalog | Warum ihn führen?

1771-IBD | Häufigster Eingang, hohe Ausfallwahrscheinlichkeit

1771-OBD | Häufigster Ausgang, Fehler bei Lastumschaltung

1771-IFE | Analogeingang, End-of-Life-Druck

1771-ASB | Einzelner Fehlerpunkt für das gesamte Remote-Rack

1771-P7 | Gealterte Kondensatoren, jedes Rack braucht einen

Lagerbestand: Ein Ersatzteil pro zehn installierte IBD- und OBD-Module. Ein ASB pro fünf Remote-Racks. Mindestens ein P7 pro Standort, zwei bei Standorten mit mehreren Racks. Ein IFE pro Standort. Zusätzlich ein 1771-IAD oder 1771-OAD pro Standort, wenn die Anlage mit 120-V-AC-E/A arbeitet. Die Ersatzteile sollten im Rahmen des Wartungszyklus regelmäßig ausgetauscht werden, um die Gültigkeit der gelagerten Module zu gewährleisten.

Das 1771-ASB verdient besondere Aufmerksamkeit. Es ist das Kommunikationszentrum jeder Remote-Verbindung. Es verarbeitet den Datenverkehr aller nachgeschalteten Module, arbeitet unter hoher Temperatur und ist in einem Netzwerk integriert, das in vielen Regionen Blitzeinschlägen ausgesetzt ist. Ein einzelner ASB-Ausfall kann eine ganze Maschine oder einen Prozessbereich lahmlegen. Aktuell ist es zwar ausgereift und aktiv, dieser Status wird jedoch nicht ewig anhalten. Anlagenbetreiber sollten sich daher jetzt ASB-Ersatzteile sichern, solange noch Produktionskapazitäten und Überschüsse vorhanden sind.

Lagern Sie die Module in antistatischen Beuteln in einem trockenen Schrank. Elektrostatische Entladungen sind unsichtbar und können die Module nach der Installation in unregelmäßigen Abständen zerstören. Kennzeichnen Sie jedes Ersatzteil mit dem Prüfdatum und dem zugehörigen System.

10. Häufig gestellte Fragen (FAQ)

Können 1771-Module in einem ControlLogix-Rack verwendet werden?

Nein. Die 1771-Familie verwendet die 1771-Backplane; ControlLogix verwendet die 1756-Backplane. Die Karten unterscheiden sich sowohl physisch als auch elektrisch. Es gibt keinen Adapter, um eine 1771-Karte in einem 1756-Gehäuse zu montieren. Die Migration zu 1756-IB16, 1756-OB16D, 1756-IF8 und 1756-OF8 ist der Standardweg.

Wird die 1771-ASB noch hergestellt?

Ja. Das 1771-ASB ist ab 2026 ein ausgereiftes und weiterhin produziertes Produkt. Es ist nach wie vor das am häufigsten verfügbare 1771-Kommunikationsmodul. Dieser Status kann sich jedoch ändern. Daher sollten Anlagen, die auf entfernte 1771-Racks angewiesen sind, Ersatzteile kaufen, solange diese verfügbar sind.

Worin besteht der Unterschied zwischen 1771 und 1746?

1771 ist das Chassis-I/O für PLC-5-Prozessoren und 1771-Racks. 1746 ist das I/O für SLC-500-Prozessoren. Unterschiedliche Backplanes, Montagearten und Verkabelungen sind erforderlich. Ein 1771-Modul ist nicht mit einem SLC-500-Chassis und ein 1746-Modul nicht mit einem 1771-Rack kompatibel. Es handelt sich um separate Produktlinien unter der Marke Allen-Bradley.

Wie kann ich den Lebenszyklusstatus eines 1771-Moduls überprüfen?

Öffnen Sie die Rockwell-Produktlebenszyklusseite und suchen Sie nach der Katalognummer. Dort wird der aktuelle Status angezeigt: Aktiv, Aktiv (ausgelaufen), Lebenszyklus oder Produktlebenszyklusende. Außerdem werden das Datum der letzten Bestellung und der letzten Reparatur angezeigt. Da sich die Status ohne Vorankündigung ändern können, überprüfen Sie diese bitte vor jedem größeren Kauf.

Was ersetzt die 1771-IFE?

Die 1756-IF8 ist der Standardersatz für ControlLogix-Systeme. Sie bietet acht analoge Eingangskanäle im Vergleich zu vier beim IFE. Für Anlagen, die weiterhin mit PLC-5 arbeiten, ist ein wiederaufbereitetes 1771-IFE der praktikabelste Ersatz. Die Revision /C wird für Ersatzteile bevorzugt.

Lohnt sich die Reparatur der Hardware von 1771?

Für Module in der Produktion bietet Rockwell Reparaturen an. Für Module am Ende ihrer Lebensdauer werden keine Rockwell-Reparaturen mehr angeboten. Wiederaufbereitete Module von spezialisierten Anbietern schließen diese Lücke. Ein wiederaufbereitetes 1771-IFE ist kostengünstiger als eine Migration und stellt die Systemspezifikation wieder her. Für das ASB ist die Reparatur oder der Austausch fast immer günstiger als die dadurch vermiedenen Ausfallzeiten.

Kann ich 120V- und 24V-Module in einem Rack mischen?

Ja. AC- und DC-Module können in Racks beliebig kombiniert werden. Die Backplane versorgt die Logik mit Strom; die Feldstromversorgung erfolgt über die Modulanschlüsse. Verlegen Sie die AC- und DC-Feldleitungen in getrennten Kabelkanälen und beachten Sie die Isolationswerte in der Installationsanleitung.

Wie lange werden Ersatzteile für den 1771 verfügbar sein?

Überschüssige Lagerbestände reichen noch jahrelang, doch die Verfügbarkeit bestimmter Artikelnummern ist unterschiedlich schnell erschöpft. Die Artikelnummern 1771-IGD und 1771-PM sind bereits knapp. Die Artikelnummern 1771-IBD und 1771-ASB sind noch erhältlich. Kaufen Sie jetzt die Auslaufartikel, die Ihr Werk benötigt, solange sie noch verfügbar sind. Die aktuelle Verfügbarkeit finden Sie im Ersatzteilbereich von Allen-Bradley.

11. Wartungscheckliste

Diese Liste wird bei jedem geplanten Herunterfahren ausgeführt.

· Überprüfen Sie das Gerät 1771-P7: Prüfen Sie die Ausgangsspannung unter Last, achten Sie auf aufgeblähte Kondensatoren und achten Sie auf Brummgeräusche.

· Reinigen Sie die Kontakte der Rack-Rückwandplatine mit einem geeigneten Kontaktreiniger. Verwenden Sie keine Scheuermittel.

· Prüfen Sie, ob die Status-LEDs des 1771-ASB (Betriebs-, Fehler- und Kommunikationsanzeigen) den korrekten Zustand aufweisen.

· Überprüfen Sie die Anzahl der Remote-Rack-Kommunikationen im Prozessor. Eine steigende Fehleranzahl deutet auf ein Kabel- oder ASB-Problem hin.

· Ziehen Sie die Feldverdrahtung an den Ausgängen 1771-OBD und 1771-OAD fest. Lose Anschlüsse verursachen Überhitzung und zeitweilige Auslösungen.

· Ersetzen Sie durchgebrannte Modulsicherungen durch Sicherungen mit der exakt gleichen Nennleistung. Überbrücken Sie niemals eine Sicherung.

· Testen Sie Ersatzmodule auf einem Prüfstand, bevor Sie sie einlagern.

· Modulseriennummern und Firmware-Versionen im Wartungsprotokoll erfassen.

· Vor der Wiederinbetriebnahme prüfen Sie, ob die 120V/60Hz- oder 230V/50Hz-Versorgung mit den Angaben auf dem Typenschild des Moduls übereinstimmt.

· Die vorrätigen Ersatzteile sollten regelmäßig im Service eingesetzt werden, damit nichts jahrelang ungenutzt bleibt.

12. Wo man 1771-Module kaufen kann

Der Markt für 1771-Module im Jahr 2026 wird von Überschussware und wiederaufbereiteten Modulen geprägt sein. Rockwell produziert weiterhin die Kernkomponenten (IBD, OBD, ASB, P7, Racks). Alle anderen Komponenten stammen aus schrumpfenden Lagerbeständen. Kaufen Sie nur bei Anbietern, die Module prüfen und zertifizieren, die Revisionsnummer veröffentlichen und eine Garantie geben. Ein gebrauchtes Modul ohne Prüfbericht ist riskant; ein wiederaufbereitetes Modul mit Lasttest ist ein zuverlässiges Ersatzteil.

Werke im Nahen Osten, in Amerika und Europa stehen vor demselben Problem: Die installierte PLC-5-Basis ist groß, und die Produktionslinien werden entsprechend heruntergefahren. Die praktische Lösung für die meisten Standorte ist ein definiertes Ersatzteilset und ein festgelegter Migrationsplan. Halten Sie die SPS-Ersatzteile bereit, die den laufenden Betrieb gewährleisten, und planen Sie die ControlLogix-Migration für den nächsten größeren Produktionsstillstand. Dank dieser beiden Maßnahmen bleibt die 1771-Familie weiterhin rentabel.

Den vollständigen Katalog der 1771 Module, einschließlich Auslaufmodellen und wiederaufbereiteten Artikeln, finden Sie in der Ersatzteilliste von Allen-Bradley. Vergleichen Sie Revisionen, prüfen Sie Testzertifikate und vergewissern Sie sich vor der Bestellung, dass die Module mit Ihrem Rack kompatibel sind.
