Siemens S7-300 PROFIBUS DP Kommunikationsfehler: Ein technischer Leitfaden
PROFIBUS DP ist ein Master-Slave-Feldbus, dessen physikalische Schicht RS-485 ist. Kommunikationsfehler auf einem S7-300 Netzwerkprobleme lassen sich am besten nach der Schicht klassifizieren, auf der sie auftreten: physikalische Schicht, Sicherungsschicht oder Anwendungsschicht. Eine dauerhaft leuchtende rote LED an der DP-Schnittstelle der CPU deutet in der Regel auf ein Kabel- oder Anschlussproblem hin; ein Konfigurationsfehler in STEP 7 weist üblicherweise auf ein Problem mit der GSD- oder Modulreihenfolge hin. Dieser Leitfaden beschreibt die Architektur, analysiert jede Schicht und schließt mit Diagnosehinweisen und einer Ersatzteilstrategie für eine nicht mehr unterstützte Plattform ab.
PROFIBUS DP (Decentralized Periphery) ist ein deterministischer Feldbus, der in IEC 61158 und IEC 61784 standardisiert ist. Ein Master der Klasse 1 steuert den Buszyklus: Er sendet Ausgabedaten an jeden konfigurierten Slave und empfängt im Gegenzug Eingabedaten innerhalb einer festgelegten Zykluszeit. Die Slaves sind passiv; sie reagieren nur auf eine Anfrage. In den Single-Master-Systemen, die in den meisten S7-300-Anlagen zum Einsatz kommen, fragt der Master seine Slaves in einer festen Reihenfolge ab.
Es existieren drei Protokollversionen. DP-V0 bietet den zyklischen Datenaustausch, der in nahezu jeder S7-300-Installation verwendet wird. DP-V1 ergänzt diesen um azyklische Lese- und Schreibdienste sowie die Alarmbehandlung, die von intelligenten Slaves wie dem IM 153-1 zur Parametrierung und Kanaldiagnose genutzt werden.
Die elektrische Schicht basiert auf RS-485 mit Differenzialsignalisierung: Die B-Leitung (RxD/TxD-P) und die A-Leitung (RxD/TxD-N) übertragen dasselbe Signal mit entgegengesetzter Polarität, und der Empfänger wertet die Differenz aus. Darüber befindet sich die FDL (Fieldbus Data Link) der Schicht 2, die Telegramme rahmt und Adressen verwaltet. Ein Fehler muss der entsprechenden Schicht zugeordnet werden, bevor er behoben werden kann.
Drei Geräte übernehmen die DP-Masterrolle. Die CPU 315-2 DP (6ES7 315-2AG10-0AB0) verfügt über eine integrierte DP-Schnittstelle mit eigenen SF- und BF-LEDs, unterstützt DP-V0 und DP-V1 und ist der am häufigsten verwendete Master in bestehenden Anlagen. Die CPU 319-3 PN/DP (6ES7 318-3EL01-0AB0) fügt PROFINET-Schnittstellen und den größten Speicher der Familie hinzu; seine DP-Schnittstelle verhält sich aus Sicht des Netzwerks identisch. Der CP 342-5 (6GK7 342-5DA02-0XE0Der Kommunikationsprozessor verfügt über einen eigenen Mikroprozessor, RUN/STOP/BUSF-LEDs und kann als Master, Slave oder in Kombination betrieben werden. Er entlastet die CPU vom Bus und tauscht Daten über den E/A-Bereich oder über FC 1 (DP_SEND) und FC 2 (DP_RECV) aus. Siemens-SPS-Ersatzteile für alle drei Master sind weiterhin erhältlich.
Das ET 200M verwendet die gleichen S7-300-Signalmodule wie das zentrale Rack. Sein Schnittstellenmodul, das IM 153-1 (6ES7 153-1AA03-0XB0Das ET 200S (Schnittstellenmodul IM 151-1) verfügt über zwei Dezimal-Drehschalter zur Stationsadresse und kann bis zu acht Module aufnehmen. Die Adresse wird über einen einzelnen Drehschalter eingestellt. Das ET 200pro (IM 154-1) ist die IP65/67-Variante und wird direkt an der Maschine montiert. In der Praxis ist es die häufigste Ursache für intermittierende Steckverbinderfehler: Vibrationen, Feuchtigkeit und Temperaturschwankungen.
PROFIBUS-Steckverbinder sind aktive Komponenten des Busses. 6ES7 972-0BA52 beinhaltet eine PG-Buchse, die es einem Programmiergerät ermöglicht, den Bus anzuzapfen, ohne den Datenverkehr zu unterbrechen; die 6ES7 972-0BB52 Wird weggelassen. Beide Stecker verfügen über einen eingebauten Abschlusswiderstand mit Schalter: Im eingeschalteten Zustand schaltet der Stecker das Abschlussnetzwerk ein und trennt das abgehende Kabel. Daher muss ein solcher Stecker an der letzten Station eines Segments angebracht sein. Beide Steckertypen sind in den Ersatzteilkatalogen für SPSen aufgeführt.
Das Kabel ist ein geschirmtes, verdrilltes Adernpaar. Kabel des Typs A, der einzige für Neuinstallationen empfohlene Typ, hat einen Leiterquerschnitt von 0,34 mm², eine charakteristische Impedanz von 135 bis 165 Ohm bei 3 MHz und eine Geflechtschirmung mit mindestens 80-prozentiger Abdeckung. Das Standard-Siemens-FC-Kabel, 6XV1 830-0EH10Erfüllt diese Spezifikation. Die Schirmung muss über den gesamten Umfang einen niederohmigen Kontakt mit dem Steckergehäuse herstellen.

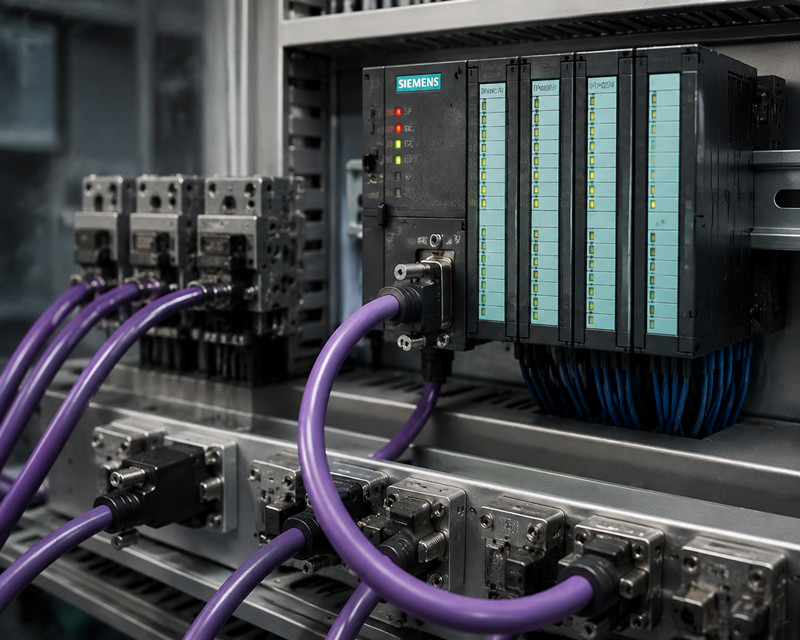

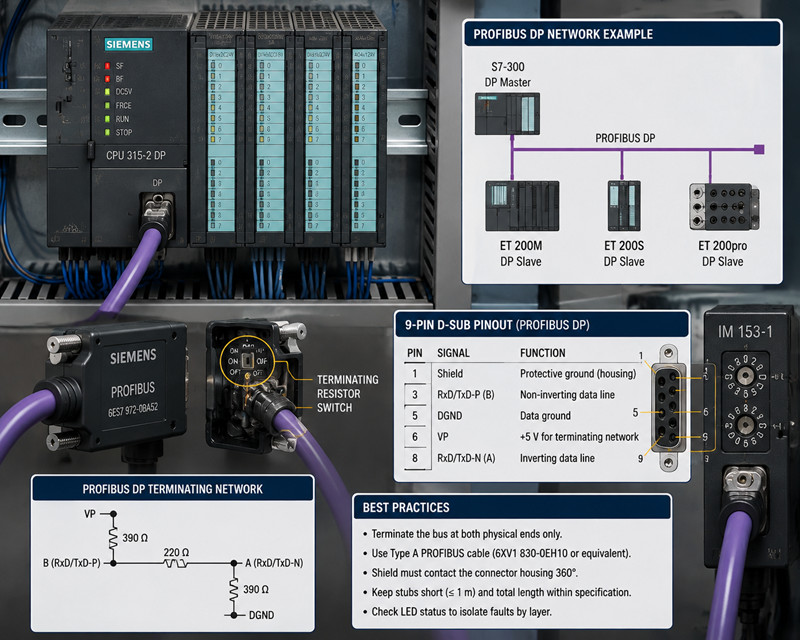

Jede DP-Schnittstelle verwendet den 9-poligen D-Sub-Stecker. Die für die Fehleranalyse relevanten Pins sind:
Pin | Signal | Funktion
1 | Schirmung | Schutzerdung, mit dem Steckergehäuse verbunden
3 | RxD/TxD-P | B-Linie, nicht-invertierende Daten
5 | DGND | Datenmasse
6 | VP | +5 V-Versorgung für das Abschlussnetz
8 | RxD/TxD-N | Eine Linie, die Daten invertiert
Die Pins 2, 4, 7 und 9 führen Hilfssignale, die für den DP-Betrieb nicht benötigt werden. Überprüfen Sie die A- und B-Leiter an den Pins 8 bzw. 3; ein vertauschtes Leiterpaar führt zu einem funktionsunfähigen Segment.
Ein RS-485-Bus muss an beiden physikalischen Enden terminiert werden. Das PROFIBUS-Abschlussnetzwerk besteht aus einem 390-Ohm-Widerstand zwischen VP und B, einem 220-Ohm-Widerstand zwischen B und A sowie einem 390-Ohm-Widerstand zwischen A und DGND. Der 220-Ohm-Widerstand parallel zu den beiden in Reihe geschalteten 390-Ohm-Widerständen ergibt einen Gesamtwiderstand von ca. 171 Ohm, was nahe an der Kabelimpedanz von 150 Ohm liegt. Dadurch wird das Signal am Leitungsende absorbiert, anstatt reflektiert zu werden. Die Vorspannung hält den Ruhezustand auf einem definierten Pegel: B muss mindestens 200 mV positiv gegenüber A sein. Ohne diese Vorspannung sind die Empfängereingänge undefiniert, und der Bus erzeugt Störtelegramme. Die Terminierung muss mit Spannung versorgt werden: Wird die Endstation eines Segments abgeschaltet, fällt die Terminierung aus, und das Segment verhält sich unvorhersehbar.
Die Baudrate legt die maximale Segmentlänge fest, da die Anstiegszeit und die Laufzeit des Signals innerhalb der Bitzeit liegen müssen. Der Master gibt die Rate vor; die Slaves erkennen sie automatisch. Zulässige Kombinationen sind:
Baudrate | Maximale Segmentlänge
9,6 kbit/s | 1200 m
19,2 kbit/s | 1200 m
45,45 kbit/s | 1200 m
93,75 kbit/s | 1200 m
187,5 kbit/s | 1000 m
500 kbit/s | 400 m
1,5 Mbit/s | 200 m
3 Mbit/s | 100 m
6 Mbit/s | 100 m
12 Mbit/s | 100 m
Diese Angaben basieren auf der Annahme von Kabeln des Typs A, korrekter Terminierung und maximal 32 Stationen pro Segment. Der praktische Fehler bei hohen Baudraten liegt nicht in der Kabellänge, sondern in der Gesamtkapazität von Steckverbindern und Stichleitungen; bei 12 Mbit/s verzerrt bereits eine 0,3 m lange Stichleitung das Signal, während bei 9,6 kbit/s eine kurze Stichleitung unschädlich ist.
Der RS-485-Repeater 6ES7 972-0AA01 regeneriert das Signal und sorgt für galvanische Trennung zwischen seinen beiden Segmenten. Er ist erforderlich, wenn ein Segment mehr als 32 Stationen oder die maximale Länge aufweist, und wird empfohlen, wenn zwei Gehäuse unterschiedliche Erdungspotenziale haben. Jeder Repeater zählt zur Begrenzung auf 32 Stationen, und bis zu neun Repeater können in Reihe geschaltet werden, wodurch zehn Segmente entstehen. Ein Repeater terminiert beide Anschlüsse.
Die Schirmung ist der primäre Schutz gegen elektromagnetische Störungen, die in den meisten Anlagen hauptsächlich von Frequenzumrichtern verursacht werden. Erden Sie die Schirmung an beiden Enden über das Steckergehäuse. Eine einseitige Schirmung reduziert zwar die kapazitive Kopplung, lässt das Netzwerk aber weiterhin Magnetfeldern ausgesetzt. Verwenden Sie Potenzialausgleichsleiter oder Repeater, wenn unterschiedliche Erdungspotenziale vorliegen. Ein DP-Kabel darf nicht parallel zu Stromkabeln verlaufen; halten Sie einen Abstand von mindestens 20 cm ein und kreuzen Sie Stromkabel im rechten Winkel.
Jede Station belegt eine Adresse zwischen 0 und 126; Adresse 0 ist für das Programmiergerät reserviert, 127 ist die Sendeadresse. DP-Stationen verwenden daher die Adressen 1 bis 125. Auf dem IM 153-1 wird die Adresse mit zwei Drehschaltern (Zehner- und Einerstelle) eingestellt, wodurch der Bereich auf 1 bis 99 begrenzt ist. Sie wird beim Einschalten ausgelesen. Eine doppelte Adresse führt zur Deaktivierung beider Stationen; die Adresse 0 hat denselben Effekt. Die Busparameter des Masters (Zielrotationszeit, Zeitschlitzzeit, Antwortverzögerungen) werden von STEP 7 aus der Stationsliste und der Baudrate generiert. Sie sind kein Einstellpunkt, erklären aber, warum ein Slave, der auf einem Testsystem funktioniert, im Werksnetzwerk ausfällt: Das Timing des Netzwerks, nicht des Slaves, ist fehlerhaft.
Die Baudratenerkennung ist präzise: Slaves erkennen die Baudrate anhand der ersten gültigen Telegramme, die sie empfangen. Ein DP-Slave verfügt über keinen Baudratenschalter, und zwei Baudraten können nicht gleichzeitig in einem Netzwerk verwendet werden. Die GSD-Datei protokolliert die vom Slave unterstützten Baudraten; ein Slave, der die konfigurierte Baudrate nicht unterstützt, nimmt nicht am Datenaustausch teil. Zulieferer von Komponenten für die industrielle Automatisierungstechnik beobachten diesen Fehlertyp regelmäßig, da Ersatz-Slaves mit unterschiedlicher Firmware manchmal einen engeren Baudratenbereich aufweisen.
Die GSD-Datei (Gerätestammdaten) ist die Identitätskarte des Slaves: eine Textdatei mit Hersteller- und Identifikationsnummer, unterstützten Baudraten, DP-V0/DP-V1-Funktionen und dem Katalog der steckbaren Module. STEP 7 liest diese Datei, um den Slave im Hardwarekatalog anzuzeigen und das beim Start zu sendende Konfigurationstelegramm zu generieren. Die Startsequenz erklärt die Fehlerklassen: Der Master sendet Set_Prm- (Parameter setzen) und Chk_Cfg-Telegramme (Konfiguration prüfen). Ein Slave, der eines dieser Telegramme ablehnt, meldet einen Konfigurationsfehler und tritt nicht in den Datenaustausch ein. Er erscheint dann online als vorhanden, aber fehlerhaft, was diese Fehlerklasse von einem physischen Defekt unterscheidet. Eine ältere GSD-Version für ein neueres Schnittstellenmodul verursacht dieselben Symptome. Wenn ein Ersatzmodul IM 153-1 mit anderer Firmware eintrifft, vergleichen Sie dessen GSD-Datei vor der Inbetriebnahme mit der Projektdatei.
Beim ET 200M muss die Reihenfolge der Module mit der Konfiguration übereinstimmen. Der IM 153-1 adressiert Module über Steckplätze. Wird beispielsweise ein 32-Kanal-Modul anstelle eines 16-Kanal-Moduls verwendet, erkennt der Slave eine Diskrepanz und unterdrückt seine E/A-Ausgabe. Der Master meldet die Station daher als fehlerhaft, obwohl sie elektrisch ansprechbar ist. Das Verhalten des ET 200S ist identisch.
DP-V0 deckt den zyklischen E/A-Austausch und die grundlegenden Diagnosefunktionen ab, die SFC 13 ausliest. DP-V1 ergänzt diese um azyklische Dienste (SFB 52 RDREC, SFB 53 WRREC) und Alarme (SFB 54 RALRM). Trifft ein für DP-V1 konfiguriertes Projekt auf einen Slave, dessen GSD nur DP-V0 unterstützt, greift es auf die niedrigere Dienstebene zurück. Der Fehler tritt auf, wenn die Anwendung eine DP-V1-Funktion aufruft, die der Slave nicht beantworten kann. Dies ist ein Konfigurationsfehler, kein Hardwarefehler.
Fehler werden in drei Klassen eingeteilt, und die Klasse bestimmt den Diagnoseweg.
Der Master meldet einen Stationsausfall, und der Slave nimmt keine Datenübertragung auf. Mögliche Ursachen (in absteigender Reihenfolge): Der Slave ist ausgeschaltet; die Adresse ist falsch oder doppelt vorhanden; die Terminierung fehlt an einem Ende; ein Kabel oder Stecker ist defekt; die Baudrate wird nicht unterstützt; die GSD- oder Modulkonfiguration stimmt nicht überein. Der Fehler ist persistent und reproduzierbar, wodurch er sich am einfachsten isolieren lässt.
Der Slave fällt für Sekunden oder Minuten aus und kehrt dann selbstständig zurück, oder das Netzwerk fällt nur beim Start eines Laufwerks aus. Die Ursachen sind physikalischer Natur: ein lockerer Stecker, eine nicht richtig befestigte Abschirmung, ein verschobener Abschlussschalter, ein zusammen mit Stromkabeln verlegtes Kabel, ein korrodierter Kontakt in feuchter Umgebung oder ein Segment, das nur knapp mit seiner Baudrate arbeitet. Die Behebung intermittierender Fehler ist am kostspieligsten, da das Netzwerk beim Eintreffen des Technikers intakt ist; sie erfordert die unten beschriebenen Aufzeichnungswerkzeuge.
Das Netzwerk ist elektrisch intakt und alle Stationen sind erreichbar, jedoch besteht Uneinigkeit zwischen Master und Slave hinsichtlich der Konfiguration: GSD-Version, Modulreihenfolge, Firmware-Revision oder DP-V1-Funktionen. Der Slave meldet in seiner Diagnose einen Konfigurationsfehler, wodurch diese Klasse von den physikalischen Klassen abgegrenzt wird.
Die vorderen LEDs sind das erste Diagnoseinstrument und werden paarweise abgelesen: Die LEDs des Masters und des Slaves zusammen lokalisieren einen Fehler auf einer Seite des Busses.
LED | Status | Bedeutung
CPU-DP-Schnittstelle BF | aus | Busbetrieb normal
CPU DP-Schnittstelle BF | blinkend, 1 Hz | Schnittstelle kann nicht teilnehmen: Adresse 0 oder doppelt vorhanden, keine Busparameter
CPU DP-Schnittstelle BF | stabil | Ein konfigurierter Slave ist nicht erreichbar: Kabelbruch, Slave ausgeschaltet, falsche Slave-Adresse
CPU DP-Schnittstelle SF | ein | Ein Slave hat einen Diagnose-Interrupt ausgelöst; wird zurückgesetzt, sobald die Diagnosedaten abgerufen und die Ursache behoben sind.
CP 342-5 RUN | grün, gleichmäßig | CP in RUN
CP 342-5 RUN | grün, blinkend | Startphase
CP 342-5 STOP | gelb, konstant | CP in STOP
CP 342-5 BUSF | blinkend, 1 Hz | CP kann nicht teilnehmen: Adresse 0 oder Duplikat, kein Abschluss, Kabelbruch am CP
CP 342-5 BUSF | stabil | Konfigurierte DP-Slaves können nicht adressiert werden
Ein Master mit dauerhaft leuchtender BF-LED und ein Slave mit funktionierender Power-LED weisen auf das Verbindungskabel hin. Ein Master, dessen BF-LED bei leerem Bus blinkt, weist auf seine eigene Adresse oder Busparameter hin. Die MPI-Schnittstelle verwendet denselben 9-poligen Stecker und RS-485-Pegel, jedoch ein anderes Protokoll; ihr Status wird nicht durch die hier beschriebenen BF- und SF-LEDs angezeigt.
Schritt 7 liest die Diagnosedaten des DP-Masters ohne Programmierung aus. Öffnen Sie die Online-Hardwarekonfiguration, wählen Sie den DP-Master aus und rufen Sie SPS > Modulstatus auf. Die Registerkarte „DP-Slave-Diagnose“ listet alle konfigurierten Stationen als Datenaustausch-, Warte- oder Fehlerstation auf. Die Busdiagnoseansicht zeigt an, welche Stationen vorhanden sind und mit welcher Baudrate das Netzwerk tatsächlich läuft. Weichen die Stationslisten voneinander ab, liegt ein Hardwarefehler vor; stimmen sie überein und der Slave meldet weiterhin einen Fehler, liegt der Fehler in der Konfiguration oder der Diagnose.
SFC 13 (DPNRM_DG) liest ein Diagnosetelegramm eines Slaves aus dem Anwendungsprogramm. Parameter: LADDR, die Diagnoseadresse des Slaves aus der Hardwarekonfiguration; RET_VAL; RECORD, der Datenbereich, der die Diagnosedaten empfängt; und BUSY, was bedeutet, dass der Anruf wiederholt werden muss. Der Datensatz beginnt mit einem sechs Byte langen Standardheader: Stationsstatus 1 bis 3, die Masteradresse und die Herstellerkennung. Stationsstatus 1 trennt die Fehlerklassen: Bit 0, Station nicht vorhanden; Bit 1, nicht bereit; Bit 2, Konfigurationsfehler; Bit 6, Gerätetypkonflikt. Es folgt der gerätespezifische Teil: der Steckplatz, der den Fehler gemeldet hat, und bei Kanalfehlern die Kanalnummer und der Fehlercode, z. B. Fehlercode 9 für einen Leitungsbruch an einem Analogeingang.
FB 125 (PO_DIAG) dekodiert die Diagnosedaten aller Slaves eines DP-Mastersystems in einen strukturierten Datenblock und wird von OB 82, OB 86 und OB 122 aufgerufen. Das Ergebnis identifiziert den Slave anhand seiner Adresse und klassifiziert den Fehler: Stationsausfall, Modulfehler oder Kanalfehler mit Slot- und Kanalnummer. Ein HMI oder eine Protokollierungsfunktion kann den Block auslesen, wodurch ein intermittierender Fehler in ein aufgezeichnetes Ereignis umgewandelt wird, das mit der laufenden Maschine korreliert ist.
OB 82 (Diagnose-Interrupt) wird ausgelöst, wenn ein Slave Modul- oder Kanaldiagnosedaten meldet. OB 86 (Rack-Ausfall) wird ausgelöst, wenn ein Slave das Netzwerk verlässt; die Ereignis-ID 0xC4 kennzeichnet einen Stationsausfall, 0xC1 einen Ausfall des DP-Masters selbst. OB 122 (E/A-Zugriffsfehler) wird ausgelöst, wenn das Programm auf die E/A eines Slaves zugreift, der sich nicht im Datenaustausch befindet. Eine Anlage, die diese Blöcke leer ausführt, verliert die einzige Aufzeichnung dessen, was während eines unbeaufsichtigten Betriebs geschehen ist; ein minimaler OB 86, der die Ereignis-ID, den Zeitstempel und die Adresse der fehlerhaften Station speichert, amortisiert sich bereits beim ersten ungeklärten Ausfall.
Symptom | Wahrscheinliche Ursache | Prüfen | Beheben
Slave ist nicht online; Master-BF ist konstant | Kabelbruch oder Stecker nicht angeschlossen | Durchgangsprüfung an den Anschlüssen A und B | Kabelsegment austauschen oder Stecker neu einstecken
Slave-Signal erscheint, fällt aber beim Start eines Laufwerks aus | EMV-Kopplung über die Schirmung oder Kabelführung | Schirmbefestigung und Abstand zu den Stromkabeln prüfen | Schirmung neu erden; Kabel neu verlegen; Repeater hinzufügen
Zwei Stationen fallen gleichzeitig aus | Doppelte Adresse | Adressschaltereinstellungen mit der Adressliste vergleichen | Eindeutige Adressen festlegen und beide Stationen neu starten
Der Slave tritt nie in den Datenaustausch ein; Schalter lesen 0 | Adresse auf 0 gesetzt | Drehschalter prüfen | Adresse zwischen 1 und 99 einstellen und Gerät neu starten
Frame-Fehler und -Ausfälle bei 12 Mbit/s | Segment zu lang oder zu viele Stubs | Kabellänge messen; Stecker zählen | Baudrate reduzieren oder Repeater hinzufügen
Konfigurationsfehler bei einem ET 200M | Modulreihenfolge stimmt nicht überein | Vergleichen Sie die physischen Module mit den HW-Konfigurationssteckplätzen | Korrigieren Sie die Modulreihenfolge oder das Projekt
Der Slave meldet den falschen Gerätetyp | GSD-Versionskonflikt | Vergleichen Sie die GSD-Datei im Projekt mit der Modul-Firmware | Installieren Sie die passende GSD-Datei; aktualisieren Sie die Modul-Firmware
Netzwerk nach Steckertausch ausgefallen | Abschlussschalter versetzt | Abschlussschalter an beiden Enden prüfen | Abschlussschalter nur an beiden Enden aktivieren
Zeitweise auftretende Spannungsabfälle in feuchter Umgebung | Korrodierte Kontakte | Stifte prüfen; Kontaktwiderstand messen | Steckverbinder austauschen
Master BF blinkt mit leerem Bus | Masteradresse 0 oder doppelt vorhanden | Masteradresse in HW Config prüfen | Adresse korrigieren und Hardwarekonfiguration herunterladen
Die folgende Vorgehensweise behebt die meisten DP-Fehler in weniger als einer Stunde.
1. Notieren Sie die LEDs: die BF- und SF-LEDs des Masters sowie die Power- und Bus-LEDs jedes Slaves im verdächtigen Segment.
2. Ermitteln Sie die Ausgangslage: Öffnen Sie STEP 7 online, lesen Sie die Busdiagnosedaten und überprüfen Sie die tatsächliche Baudrate und die Stationsliste.
3. Überprüfen Sie die physikalische Schicht: beide Abschlussschalter, die Verriegelungen der Steckverbinder an beiden Enden des verdächtigen Segments und die Adressschalter.
4. Teilweise Isolierung: Bei ausgeschaltetem Bus den mittleren Stecker trennen und beide Kabelhälften trennen. Die intakte Hälfte startet, die defekte nicht. Vorgang wiederholen, bis der Fehler auf einen Kabelabschnitt beschränkt ist.
5. Bei intermittierenden Störungen installieren Sie FB 125 zusammen mit OB 82, OB 86 und OB 122 und lassen das Netz bis zum nächsten Ereignis weiterlaufen. Das aufgezeichnete Ereignis identifiziert die Station; der Zeitstempel identifiziert die in Betrieb befindliche Maschine.
6. Prüfen Sie ein verdächtiges Kabel: Durchgang zwischen A und B, kein Kurzschluss zwischen ihnen, Schirmung und Isolierung gegen Erde. Der Schleifenwiderstand eines Kabels vom Typ A beträgt etwa 110 Ohm pro Kilometer; ein deutlich höherer Wert deutet auf einen beschädigten Leiter hin.
7. Jede Änderung muss dokumentiert werden. Ein Fehler im DP-Netzwerk ist oft die Folge einer zuvor nicht dokumentierten Änderung.
· Überprüfen Sie vierteljährlich die Positionen der Abschlussschalter an beiden Enden jedes Segments und dokumentieren Sie diese.
· Überprüfen Sie bei geplanten Wartungsarbeiten die Steckverbinderschrauben und Kabelklemmen; eine lockere Klemme unterbricht den Schirmungskontakt.
· Überprüfen Sie den Kabelverlauf immer dann, wenn neue Laufwerke oder Stromkabel installiert werden, und achten Sie auf den vorgeschriebenen Abstand von 20 cm.
· Lesen Sie während eines planmäßigen Halts die Busdiagnosedaten in STEP 7 und vergleichen Sie die Stationsliste mit den Adressunterlagen.
· Überprüfen Sie die Erdungsanschlüsse der Schränke und den Potenzialausgleich zwischen den Schränken.
· Führen Sie ein Protokoll über die GSD-Versionen und die Firmware-Revisionen der Schnittstellenmodule und protokollieren Sie jede Hardwareänderung.
· Testen Sie Ersatzsteckverbinder und Ersatzschnittstellenmodule an einem Testnetzwerk, bevor sie benötigt werden.
· Überprüfen Sie die Busparameter nach jeder Änderung der Hardwarekonfiguration erneut; ein erneuter Download mit einer anderen Baudrate verändert das Verhalten des gesamten Netzwerks.
Siemens hat die Produktion der S7-300 im Oktober 2025 eingestellt und sich verpflichtet, Ersatzteile bis etwa 2033 zu liefern. Die meisten Anlagen haben noch eine Betriebsdauer von etwa zehn Jahren. In einem PROFIBUS-Netzwerk fallen in der Regel zuerst mechanische Komponenten aus: Steckverbinder, Kabel und Schnittstellenmodule. Der Bus-Steckverbinder 6ES7 972-0BA52, das IM 153-1 und das CP 342-5 sollten in einem Ersatzteillager vorrätig sein, ebenso wie ein Ersatzteil FC-Kabel. Siemens-SPS-Ersatzteile für die DP-Ebene sind im Vergleich zu einem Produktionsstillstand aufgrund eines nicht austauschbaren Steckverbinders kostengünstig. Siemens-S7-300-Teile sind weiterhin über denselben Vertriebskanal erhältlich. Die Regel ist einfach: Das Netzwerk, das die letzte S7-300 in der Anlage trägt, muss die Lebensdauer der zugehörigen CPU überdauern.
Warum verliert ein DP-Slave zufällig die Verbindung und kehrt von selbst zurück?
Die Fehlerklasse ist intermittierend, und die Ursache ist fast immer physikalisch: ein fehlerhafter Anschluss, ein durch Vibrationen öffnender Schirmkontakt, ein korrodierter Stift oder EMV-Kopplung durch einen Antrieb, der täglich zur gleichen Zeit anläuft. Installieren Sie FB 125 mit OB 86, um jeden Ausfall mit einem Zeitstempel zu erfassen, und korrelieren Sie die Zeitstempel anschließend mit den in Betrieb befindlichen Maschinen. Ein Ausfall, der stets mit dem Anlauf eines bestimmten Antriebs zusammenfällt, deutet auf ein EMV-Problem hin; ein Ausfall ohne erkennbaren Zusammenhang ist üblicherweise ein Problem mit einem Stecker oder Anschluss.
Was bewirkt die Busterminierung eigentlich?
Die Abschlusswiderstände an jedem Ende eines Segments erfüllen zwei Funktionen. Der 220-Ohm-Widerstand zwischen A und B, parallel zu den beiden 390-Ohm-Widerständen, passt die charakteristische Impedanz des Kabels an, sodass das Signal am Ende absorbiert und nicht in den Bus zurückreflektiert wird. Die 390-Ohm-Vorwiderstände halten den Ruhezustand auf einem definierten Pegel: B mindestens 200 mV positiv gegenüber A. Beide Enden müssen abgeschlossen und die Abschlüsse mit Spannung versorgt werden.
Kann ich in einem Netzwerk unterschiedliche Baudraten mischen?
Nein. Der Master definiert eine Baudrate für das gesamte Netzwerk, die von allen Slaves unterstützt werden muss. Slaves erkennen die Baudrate automatisch, aber ein Slave, dessen GSD die konfigurierte Baudrate nicht auflistet, nimmt niemals am Datenaustausch teil. Zwei unterschiedliche Baudraten erfordern zwei separate DP-Netzwerke oder zwei Master.
Wie lang darf ein Segment sein?
Bis zu 1200 m bei 9,6 bis 93,75 kbit/s, 1000 m bei 187,5 kbit/s, 400 m bei 500 kbit/s, 200 m bei 1,5 Mbit/s und 100 m bei 3 bis 12 Mbit/s, vorausgesetzt, es wird Kabel des Typs A und korrekte Terminierung verwendet. Mit bis zu neun in Reihe geschalteten Repeatern können zehn Segmente verbunden werden; die Gesamtkabellänge entspricht der Summe der Segmentlängen.
Benötige ich einen Repeater?
Sie benötigen einen Repeater, wenn ein Segment mehr als 32 Stationen umfasst, die Kabellänge die Baudratenbegrenzung überschreitet oder zwei Verteilerkästen unterschiedliche Erdungspotenziale aufweisen. Der Repeater 6ES7 972-0AA01 regeneriert das Signal, bietet galvanische Trennung und terminiert beide Anschlüsse. Bis zu neun Repeater können in Reihe geschaltet werden.
Der Master meldet einen Stationsausfall, aber die Power-LED des Slaves leuchtet. Wo soll ich anfangen?
Der Slave ist mit Strom versorgt, nimmt aber nicht am Busbetrieb teil. Überprüfen Sie die Adressschalter (eine doppelte Adresse oder die Adresse 0 trennt eine Station vom Bus), die Terminierung an beiden Enden des Segments sowie das Kabel zwischen Master und Slave. Lesen Sie anschließend die Diagnosedaten des Slaves mit SFC 13 oder in der Online-Ansicht von STEP 7 aus. Der Stationsstatus 1 kennzeichnet eine nicht vorhandene Station von einer Station mit einem Konfigurationsfehler.
Kann ich eine IM 153-1 durch eine neuere Revision ersetzen, ohne das Projekt zu ändern?
In der Regel ja, vorausgesetzt, die GSD im Projekt unterstützt die Funktionen der neuen Firmware. Vergleichen Sie die GSD-Version mit der Firmware-Revision des Moduls, installieren Sie gegebenenfalls die passende GSD und überprüfen Sie in der Online-Diagnose, ob der Slave die Konfiguration akzeptiert. Die Modulreihenfolge im Rack muss weiterhin mit der Projektreihenfolge übereinstimmen.
