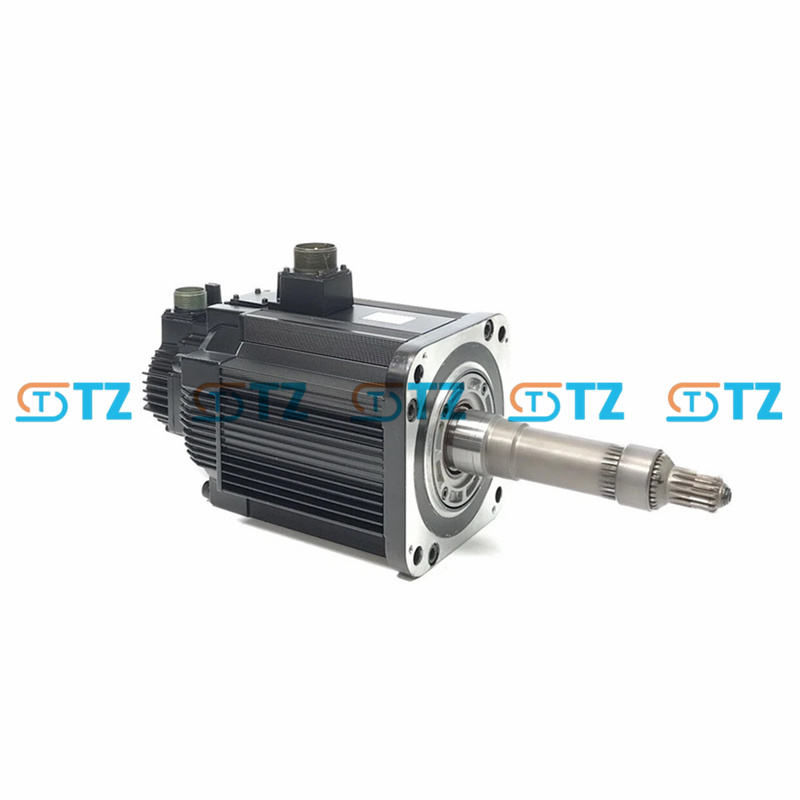

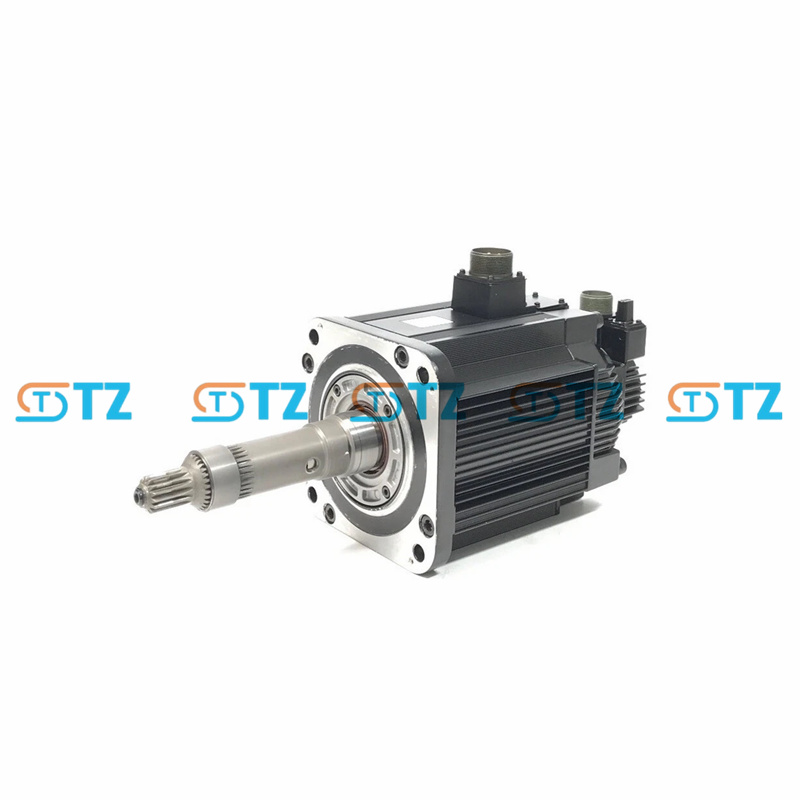

YASKAWA SGMGH-44A2A-YR14 AC-SERVOMOTOR SIGMA-II-SERIE

Produktparameter

Modell: SGMGH-44A2A-YR14

Serie: Sigma-II SGMGH-Serie

Nennleistung: 4,4 kW (4400 W)

Nenndrehzahl: 1500 U/min

Maximale Geschwindigkeit: 3000 U/min

Nenndrehmoment: 28,4 N·m

Momentan maximales Drehmoment: ca. 84 N·m

Nennstrom: 32,8 A

Momentaner Maximalstrom: ca. 45 A

Versorgungsspannung: Dreiphasiger Wechselstrom 200 V, 50/60 Hz

Encoder: 17-Bit-Absolutwert-Serieller Encoder (Standardkonfiguration) Hochauflösendes Feedback gewährleistet hochpräzise Positionierung

Isolationsklasse: Klasse F (Hohe Temperaturbeständigkeit)

Schutzart: IP67 (außer den Teilen, durch die die Welle verläuft, vollständig geschlossener, selbstkühlender Typ)

Vibrationsstufe: V15

Isolationswiderstand: DC 500 V, 10 MΩ oder höher

Isolationsfestigkeitsspannung: AC 1500 V, 1 Minute (200 V-Klasse)

Umweltbedingungen:

Betriebsumgebungstemperatur: 0 °C bis +40 °C

Lagertemperatur: -20°C bis +60°C

Luftfeuchtigkeit: 20 % bis 80 % (keine Kondensation)

Rotorträgheit: Mittlere Trägheit, geeignet für Anwendungen, die Stabilität und hohe Belastung erfordern

Wellenendenausführung: gerade Welle, keine Passfedernut

Andere:

Anregungsmethode: Permanentmagnettyp

Installationsmethode: Flanschinstallation

Funktion

Hohes Drehmoment Das Nenndrehmoment beträgt 28,4 Nm, das maximale Momentandrehmoment beträgt bis zu 84 Nm. Damit eignet sich der Motor für Anwendungen mit hoher Belastung. Das Rotordesign mit mittlerer Trägheit sorgt für ein ausgewogenes Verhältnis zwischen Dynamik und Stabilität.

Hochpräzise Positionierung. Ausgestattet mit einem 17-Bit-Absolutwertgeber bietet es hochauflösendes Feedback (Auflösung ca. 131.072 pro Umdrehung) und gewährleistet so eine präzise Positionssteuerung.

Großer Drehzahlbereich: Die Nenndrehzahl beträgt 1500 U/min, die Höchstdrehzahl kann 3000 U/min erreichen. Es unterstützt sowohl den Hochgeschwindigkeits- als auch den Niedriggeschwindigkeitsbetrieb und ist für verschiedene Arbeitsbedingungen geeignet.

Vibrationsunterdrückung: Die integrierte Vibrationsunterdrückungsfunktion reduziert mechanische Resonanzen und verbessert die Systemstabilität.

Hohe Schutzleistung Mit der Schutzart IP67 (außer Wellenende) ist es für den Betrieb in rauen Umgebungen geeignet.

Kompatibilität: Nahtlose Integration mit Servoantrieben der Yaskawa Sigma-II-Serie zur Leistungsoptimierung. Unterstützt mehrere Steuerungsmodi (Drehmoment, Geschwindigkeit, Position), die über Treiberparameter umgeschaltet werden können.

Wartungsfreundlich: Der Hauptstromkreis ist vom Steuerstromkreis getrennt. Der Alarm unterbricht lediglich die Stromversorgung des Hauptstromkreises, was die Fehlersuche erleichtert. Die Verkabelung des Encoders ist vereinfacht (serielle Encoder haben im Vergleich zu herkömmlichen Produkten nur die Hälfte der Verkabelung).

Energieeinsparung und Effizienz Permanentmagneterregung und effizientes Design senken den Energieverbrauch. Unterstützt den reibungslosen Betrieb hochdynamischer Lasten und reduziert Energieverschwendung.

Anwendungsszenarien

CNC-Werkzeugmaschinen: Werden zum hochpräzisen Fräsen, Drehen und Schleifen verwendet und bieten eine stabile Drehmoment- und Drehzahlregelung.

Industrieroboter: Antrieb von Robotergelenken oder schweren mechanischen Armen, die ein hohes Drehmoment und eine schnelle Reaktion erfordern.

Materialhandhabungssystem: Es wird für Hochleistungsförderbänder, Stapler oder fahrerlose Transportfahrzeuge (AGVs) verwendet, um eine effiziente und reibungslose Bewegung zu gewährleisten.

Verpackungsausrüstung: Wird auf Hochgeschwindigkeitsverpackungsmaschinen oder Versiegelungsmaschinen angewendet, um den Anforderungen hoher dynamischer Belastungen gerecht zu werden.

Druckmaschinen: Wird für Druckmaschinen oder Stanzmaschinen verwendet und ermöglicht eine präzise Geschwindigkeitssynchronisierung und Positionskontrolle.

Textilmaschinen: Antrieb von Hochgeschwindigkeitswebstühlen oder Spinnmaschinen, um ein hohes Drehmoment und geringe Vibrationen sicherzustellen.

Schwere Maschinen: Geeignet für Geräte, die eine hohe Leistungsabgabe erfordern, wie beispielsweise Stanzmaschinen oder Spritzgussmaschinen.

Maschinen zur Lebensmittelverarbeitung: Werden für hochpräzise Schneide- oder Verpackungsgeräte verwendet und erfüllen die Anforderungen an Hygiene und Stabilität.
