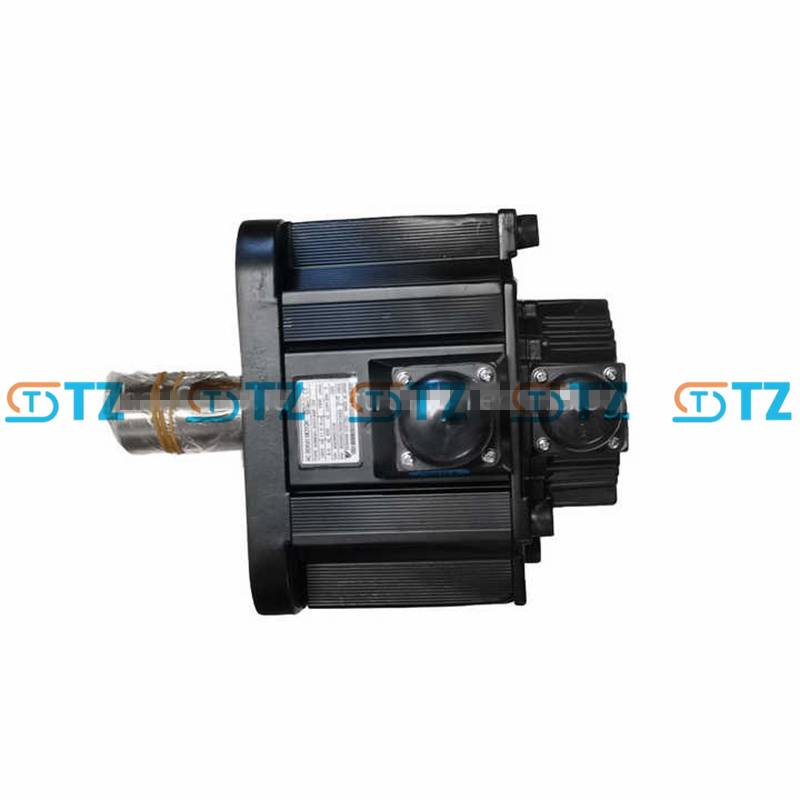

YASKAWA SGMGH-20DCA6H-Y AC-SERVO-TREIBER Sigma-II-SERIE

Produktparameter

Leistungsabgabe: 1,8 kW (2,41 PS)

Nennspannung: 400 VAC (dreiphasig, kompatibel mit 380–480 VAC)

Nenndrehmoment: 11,5 Nm (101,77 lb-in)

Momentanes Spitzendrehmoment: 34,5 Nm (305,31 lb-in, 300 % des Nenndrehmoments)

Nenndrehzahl: 1500 U/min

Maximale Drehzahl: 3000 U/min

Nennstrom: 8,4A

Spitzenstrom: ca. 25,2 A

Encoder: 17-Bit-Inkrementalgeber (131.072 Impulse pro Umdrehung)

Bremsen: 24 VDC Haltebremsung (statisches Halten, nicht dynamisches Bremsen)

Wellendichtung: Staubdichte Wellendichtung

Schutzart: IP67 (ausgenommen Wellenende, einschließlich Wellendichtung)

Umgebungstemperatur: 0 bis +40°C

Luftfeuchtigkeit: 20 % bis 80 % (keine Kondensation)

Rotorträgheit: Mittlere Trägheit

Wellenart: Gerade Welle, mit Passfedernut und Gewinde

Vibrationspegel: V15 (15 µm oder weniger)

Isolationsklasse: F-Klasse (bis 155°C)

Isolationswiderstand: DC500V, 10MΩ oder höher

Installationsmethode: Flanschinstallation (ca. 130 mm × 130 mm)

Zertifizierung: UL, cUL, CE-Konformität (web:8) Wärmeableitung: Um das Nenndrehmoment zu erreichen, ist ein 400 mm × 400 mm × 12 mm großer Aluminiumkühlkörper erforderlich

Zeitbewertung: Dauerbetrieb

Gehäuse: Vollständig geschlossener, selbstkühlender Typ

Funktion

Hohe Drehmomentabgabe: Nenndrehmoment 11,5 Nm, momentanes Spitzendrehmoment 34,5 Nm, geeignet für Anwendungen mit hoher Last und hoher Leistung.

Ultrapräzise Positionierung: Der 17-Bit-Inkrementalgeber (131.072 Impulse pro Umdrehung) bietet eine extrem hohe Auflösung und erfüllt die Anforderungen einer präzisen Positionierung.

Bremsfunktion: 24 VDC sorgt für die Aufrechterhaltung der Bremswirkung, um sicherzustellen, dass die Position bei einem Stromausfall verriegelt ist. Geeignet für vertikale Achsen oder Anwendungen mit hohen Sicherheitsanforderungen.

Schutzleistung: Schutzart IP67 (einschließlich staubdichter Wellendichtung), geeignet für staubige oder feuchte Umgebungen.

Design mit mittlerer Trägheit: Geeignet für Anwendungen mit großen Lastschwankungen, bietet Stabilität und Entstörungsfähigkeit.

Hochgeschwindigkeitsbereich: Maximale Geschwindigkeit 3000 U/min, geeignet für Szenarien mit mittlerer und niedriger Geschwindigkeit und hohem Drehmoment.

Sicherheitsfunktionen: Unterstützt Überstrom-, Überspannungs- und Übertemperaturschutz (erreicht in Verbindung mit einem Fahrer), um die Sicherheit der Ausrüstung zu gewährleisten.

Zuverlässigkeit: UL/cUL/CE-Zertifizierung, Isolierung der Klasse F, geeignet für den Langzeitbetrieb.

Anwendungsszenarien

CNC-Werkzeugmaschinen: Spindelantrieb und Vorschubachsen erfordern hohe Drehmomente und Positioniergenauigkeit.

Industrieroboter: große mechanische Arme und Schweißroboter, die stabile Ausgangs- und Bremsfunktionen erfordern.

Materialhandhabung: Förderbänder und Stapler erfordern hohe Leistung und Dauerbetrieb.

Verpackungsgeräte: Hochleistungsverpackungsmaschinen, die ein hohes Drehmoment und eine hohe Schutzleistung erfordern.

Metallverarbeitung: Bei Stanz- und Schermaschinen sind Lastwechselfestigkeit und Zuverlässigkeit gefragt.
