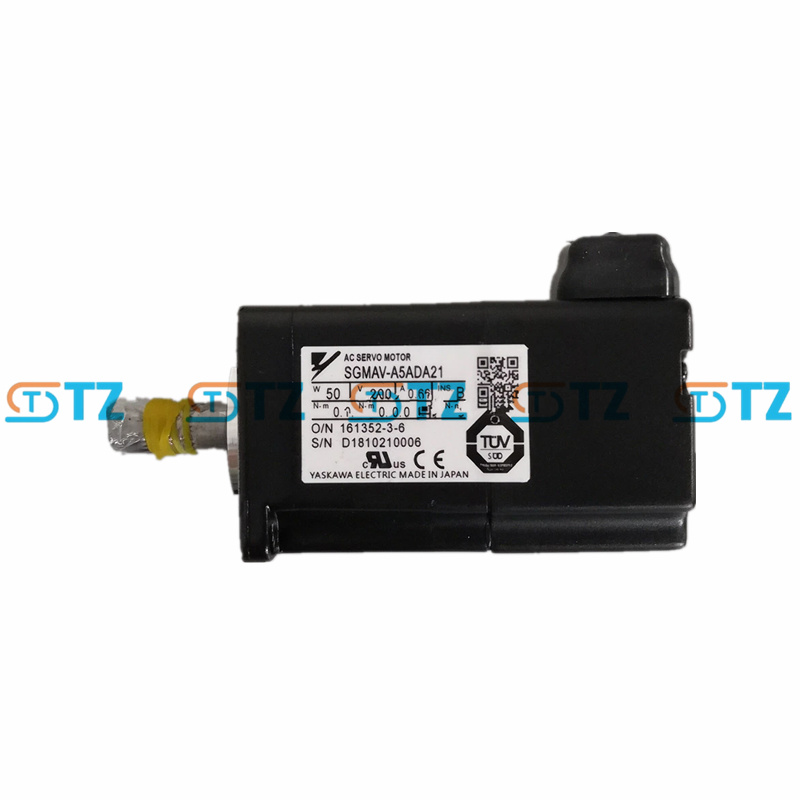

YASKAWA SGMAV-A5 AC-SERVOMOTOR SIGMA-5-SERIE

Produktparameter

Modell: SGMAV-A5ADA61

Serie: Sigma-5 SGMAV

Nennleistung: 50 W

Nennspannung: 200 VAC (ein-/dreiphasig, abhängig von der Treiberkonfiguration)

Nennstrom: 0,66 A

Nenndrehzahl: 3000 U/min

Maximale Geschwindigkeit: 6000 U/min

Nenndrehmoment: 0,159 Nm

Spitzendrehmoment: 0,477 Nm (300 % Nenndrehmoment)

Rotorträgheit: Ultraniedrige Trägheit, ca. 0,0000338 kg·m²

Encoder: 20-Bit-Inkremental-Encoder (1.048.576 ppr, Standard)

Schutzklasse: IP65 (außer Wellenende, Öldichtungsschutz erforderlich)

Isolationsklasse: Klasse B

Wellenendeausführung: zentrale gerade Welle mit Passfedernut (keine Bremse, kein Wellendichtring, optional je nach Modell)

Kühlmethode: natürliche Kühlung (mit 200 mm × 200 mm × 6 mm Aluminium-Kühlkörper, Referenz)

Umgebungstemperatur: 0 bis +40°C

Zertifizierung: UL, CE (entspricht EN-Norm)

Besonderheit

Design mit extrem geringer Trägheit: Sehr geringe Rotorträgheit (0,0000338 kg·m²), geeignet für hohe Dynamik sowie schnelle Beschleunigung und Verzögerung. Ultrahohe Leistungsraten, optimiert für Anwendungen mit geringer Last.

Hochpräzise Positionierung: 20-Bit-Inkrementalgeber (1.048.576 ppr) für extrem hohe Auflösung. Unterstützt vollständige Regelung und erreicht in Verbindung mit SGDV-Treibern eine Genauigkeit im Submikrometerbereich.

Hohe Drehmomentabgabe: Momentanes Spitzendrehmoment von 300 % (0,477 Nm), geeignet für kurzzeitige Aufgaben mit hoher Belastung. Erweiterte automatische Anpassungsfunktion (ohne Tuning), keine manuelle Anpassung der Verstärkung erforderlich ().

Umweltverträglichkeit: Schutzklasse IP65 (außer Wellenende), geeignet für leichte Staubentwicklung oder feuchte Umgebungen. Natürliche Kühlung mit Aluminium-Kühlkörper zur Gewährleistung der thermischen Stabilität.

Flexible Konfiguration: Unterstützung für optionale Bremsen (24 VDC), Öldichtungen oder Absolutwertgeber. Das Wellenende kann mit Passfedernut oder glatter Welle konfiguriert werden, um unterschiedlichen mechanischen Anschlussanforderungen gerecht zu werden.

Kommunikation und Integration: Unterstützung für MECHATROLINK-II, EtherCAT und andere Protokolle durch den Antrieb (abhängig von der Antriebskonfiguration). Zusammenarbeit mit der SigmaWin+-Software zur Parametereinstellung und Fehlerbehebung ().

Anwendungsszenario

Robotik: Gelenkantriebe für kleine Roboter (wie Yaskawa MotoMini) oder SCARA-Roboter, die eine hohe Genauigkeit und schnelle Reaktion bieten.

Halbleiterfertigung: Wird in SMT-Maschinen und Wafer-Handling-Geräten verwendet, um die Anforderungen der Mikronpositionierung zu erfüllen.

Verpackungsausrüstung: Leichte Komponenten, die die Verpackungsmaschine antreiben, wie z. B. Etikettenbefestigung oder kleine Fördermechanismen.

Elektronische Baugruppe: Für Leiterplattenbohrstationen oder automatische Steckvorrichtungen zur Optimierung von Aufgaben mit hoher Geschwindigkeit und geringer Belastung.

Medizinische Geräte: Treibt medizinische Präzisionsinstrumente (wie Injektionspumpen oder bildgebende Geräte) an, um Stabilität und geringe Geräuschentwicklung zu gewährleisten.

Textil und Druck: Steuern Sie den Zuführmechanismus kleiner Textilmaschinen oder Druckgeräte, um eine gleichmäßige Geschwindigkeitsregelung zu gewährleisten.

Kompatibilität mit SGDV-120A01A008000

Leistungsanpassung: SGMAV-A5 Nennleistung von 50 W, SGDV-120A01A008000 einphasig 200 VAC, 1,5 kW, Leistung übersteigt den Motorbedarf bei weitem, geeignet für Szenarien mit geringer Last oder Mehrmotorsteuerung.

Steuerungsmodus: Der SGDV-120A01A008000 unterstützt die analoge Spannungs-/Impulsfolgesteuerung und ist mit dem 20-Bit-Inkrementalgeber des SGMAV-A5 kompatibel.

Verdrahtungshinweis: Das Motorstromkabel (U, V, W) wird an die Treiberausgangsklemme angeschlossen und das Encoderkabel wird an die CN2-Schnittstelle angeschlossen.

Stellen Sie sicher, dass die Abschirmung geerdet ist, um Störungen des Encodersignals (Referenz) zu vermeiden.
