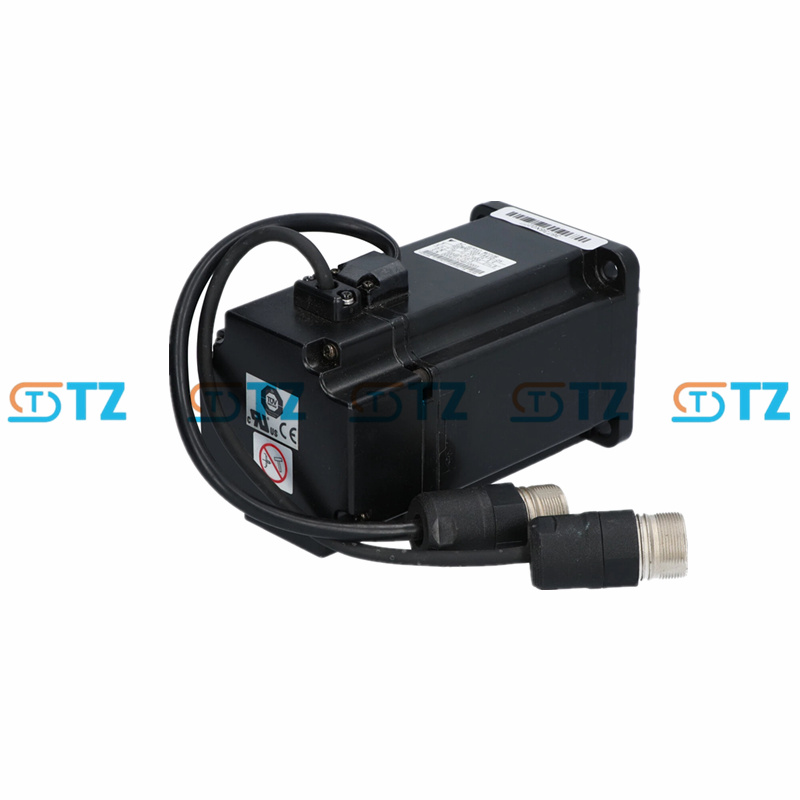

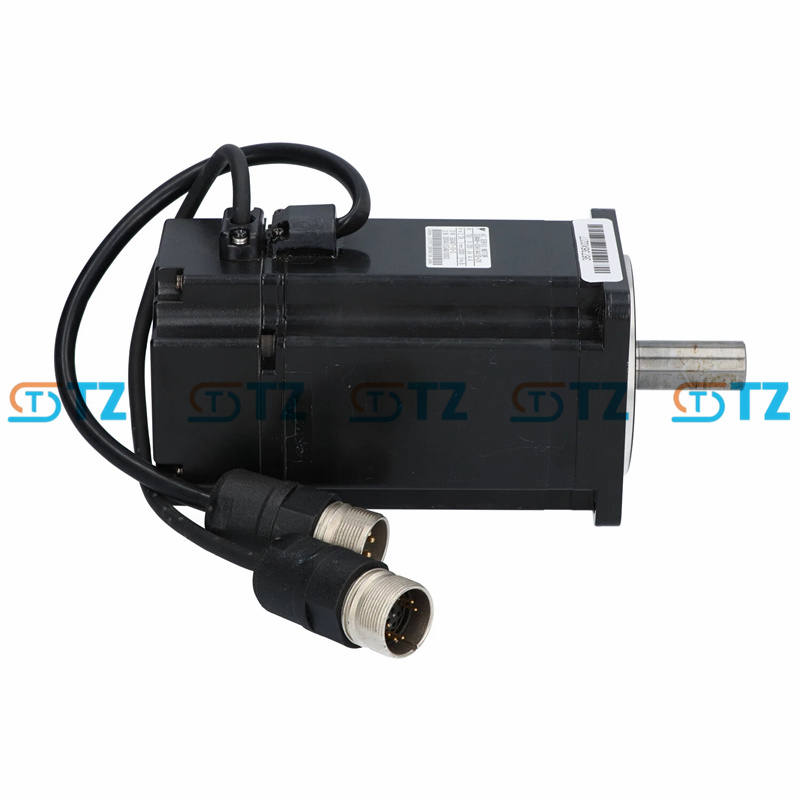

YASKAWA SGMAH-08A1A41 AC-SERVOMOTOR SIGMA-II-SERIE

Produktparameter

Modell: SGMAH-08A1A41

Serie: Sigma-II SGMAH

Nennleistung: 750 W (1,0 PS)

Nennspannung: 200 VAC (einphasig/dreiphasig kompatibel, abhängig vom Treiber)

Nennstrom: 4,4 A

Nenndrehzahl: 3000 U/min

Maximale Geschwindigkeit: 5000 U/min

Nenndrehmoment: 2,39 Nm

Spitzendrehmoment: ca. 7,17 Nm

Rotorträgheit: geringe Trägheit, ca. 0,413 × 10⁻⁴ kg·m²

Encoder: 13-Bit-Inkrementalgeber (8192 ppr, 2048 x 4)

Schutzklasse: IP55

Isolationsklasse: F (bis 155°C,,,)

Wellenende-Design: Gerade Welle mit Passfedernut, keine Bremse, keine Öldichtung/Staubdichtung

Kühlmethode: natürliche Kühlung

Umgebungstemperatur: 0 bis +40 °C (Betrieb); -20 bis +60 °C (Lagerung)

Umgebungsfeuchtigkeit: 20 % bis 80 % (keine Kondensation)

Vibrationsklasse: V15 (15 µm oder weniger)

Kühlkörpergröße: 350 mm × 350 mm × 8 mm (Aluminium, für Nenndrehmomenttest)

Zertifizierung: UL, cUL, CE (gemäß EN 50178, EN 55011 Klasse A, EN 61800-3)

Besonderheit

Design mit geringer Trägheit: Die geringe Rotorträgheit (0,413 × 10⁻⁴ kg·m²) ermöglicht schnelle Beschleunigung und Verzögerung bei Start-Stopp-Anwendungen mit hohen Geschwindigkeiten. 750 W Leistung und 2,39 Nm Drehmoment (Spitze 7,17 Nm) erfüllen die Anforderungen kleiner und mittlerer Lasten.

Hochpräzise Positionierung: Der 13-Bit-Inkrementalgeber (8192 ppr) bietet Standardauflösung für allgemeine Positionierungsaufgaben. Unterstützt halbgeschlossene Regelkreise und muss mit einem kompatiblen Treiber (z. B. SGDS-08A01A) gekoppelt werden.

Kompakt und effizient: 80 mm x 80 mm Flansch, geringe Größe, geeignet für Geräte mit begrenztem Platzangebot. Design mit hoher Leistungsdichte, reduzierter Energieverbrauch, verbesserte Beschleunigungs- und Verzögerungsleistung.

Umweltverträglichkeit: Schutzklasse IP55 (außer Wellenende), geeignet für Innenräume mit leichtem Staub oder feuchter Umgebung, Öldichtung kann den Wellenendeschutz verbessern. Isolierung der Klasse F unterstützt den Betrieb bei höheren Temperaturen (bis zu 155 °C).

Flexible Konfiguration: Gerade Welle mit Passfedernut für kleine und mittlere Lastverbindungen (z. B. Kupplungen oder Riemenscheiben). Kompatibel mit analoger Spannungs-/Impulsfolgesteuerung und MECHATROLINK-II-Kommunikation (visueller Treiber).

Anwendungsszenario

CNC-Maschine: Antrieb der Vorschubwelle oder Hilfswelle, um eine hochpräzise Positionierung zu ermöglichen.

Verpackungsmaschinen: Steuern Sie Förderbänder, Schneidegeräte oder Siegelgeräte für schnelle Reaktion und Synchronisierung.

Robotersysteme: Antrieb kleiner und mittelgroßer Robotergelenke oder Endeffektoren, um flexible Bewegungen zu gewährleisten.

Elektronische Baugruppe: Wird für Bestückungsautomaten, Dosierautomaten oder kleine Handhabungsgeräte verwendet, um die Anforderungen von Hochgeschwindigkeitspositionierung.

Druckgerät: Treibt den Papierzufuhrmechanismus oder die Walzen an, um Stabilität und Genauigkeit zu gewährleisten.

Automatisierte Produktionslinien: Steuern Sie Handhabungs- oder Montagegeräte für eine zuverlässige Leistung.
