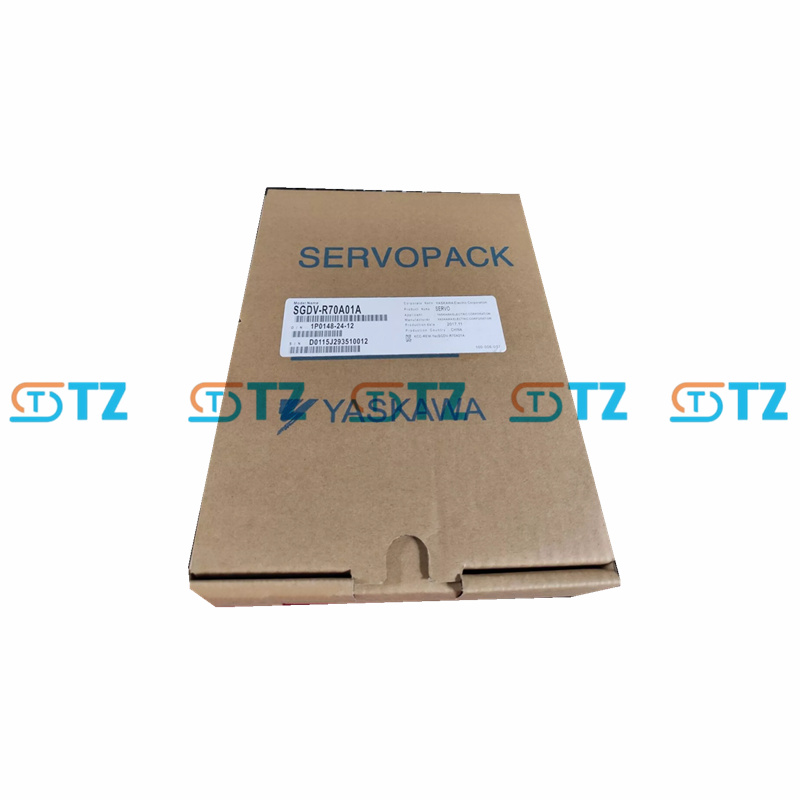

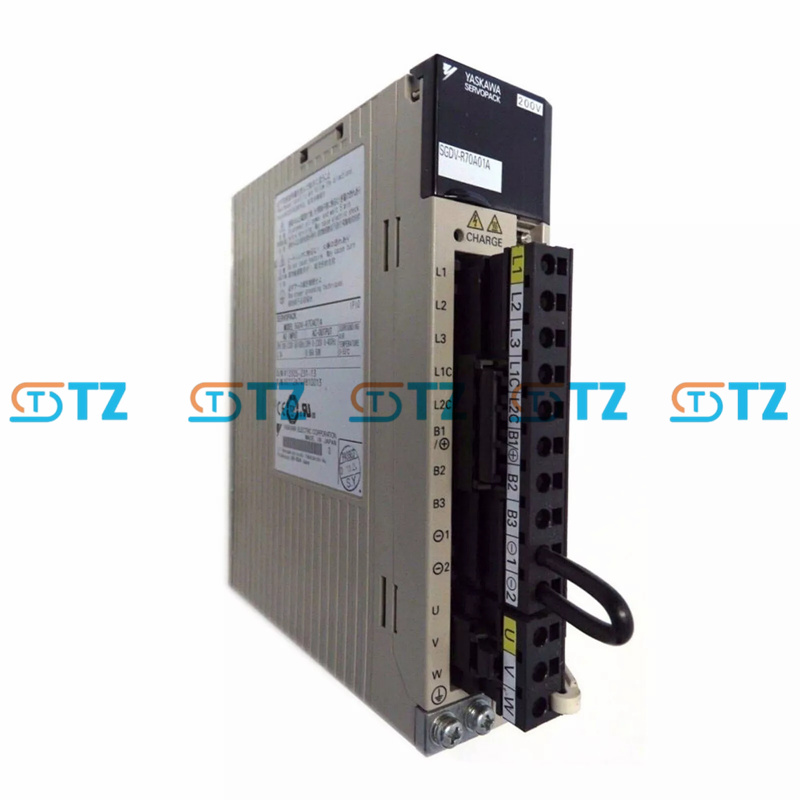

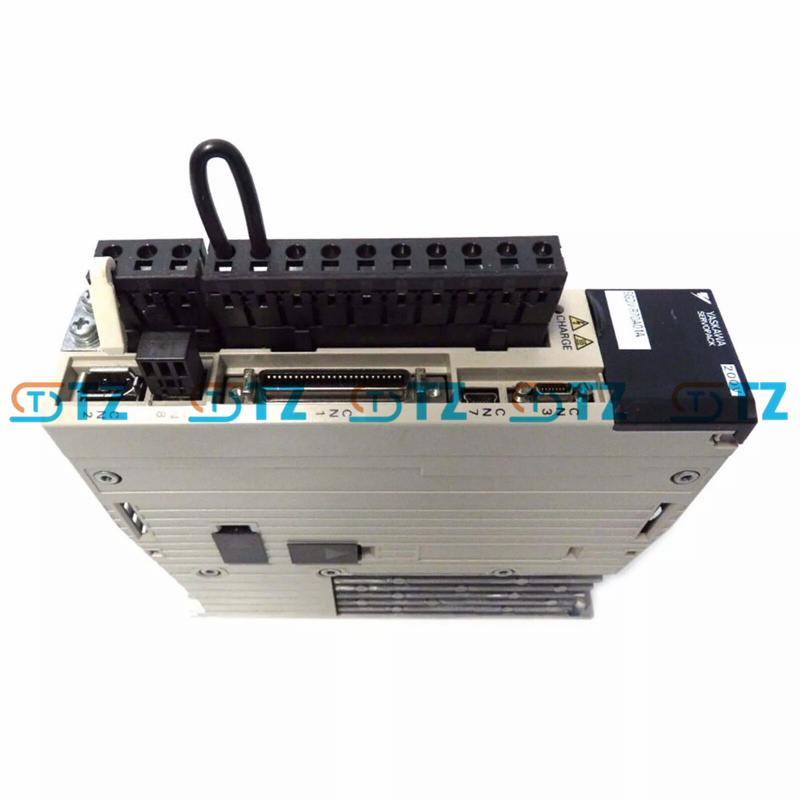

YASKAWA SGDV-R70A01A AC-SERVO-TREIBER Sigma-V-SERIE

Produktparameter

Ausgangsleistung: 50 W

Eingangsstromversorgung:

Hauptstromkreis: einphasig/dreiphasig, 200–230 VAC, 50/60 Hz, 0,8 A

Steuerkreis: Einphasig, 200–230 VAC, 50/60 Hz

Ausgangsstromversorgung: 0–230 VAC, 0–400 Hz, 0,66 A (Dauerstrom), 2,1 A (Spitzenstrom)

Regelungsart: Analoge Spannungs-/Impulsfolgeregelung (Position, Drehzahl, Drehmoment)

Encoder-Unterstützung: Inkrementalgeber (17 Bit oder 20 Bit), Absolutgeber (optional)

Drehzahlregelbereich: 1:5000

Frequenzgang: 1 kHz

Analogeingang:

Drehmomentregelung: -3 bis +3 VDC (einstellbar -1 bis +10 VDC, 16 µs Zeitkonstante)

Drehzahlregelung: -6 bis +6 VDC (einstellbar -2 bis +10 VDC, 30µs Zeitkonstante)

Digitaler Ausgangsalarm (ALO1/2/3), Positionierung abgeschlossen (/COIN), konstante Geschwindigkeit (/V-CMP), Motordrehung (/TGON), Servo

Bereitschaft (/S-RDY), Drehmomentgrenze (/CLT), Geschwindigkeitsgrenze (/VLT), Bremsverriegelung (/BK), Warnung (/WARN), Annäherung (/NEAR), Status

Überwachung EDM1), Encoderimpuls (PAO/PBO/PCO)

Kommunikationsschnittstelle: RS-422

Schutzart: IP10

Umgebungstemperatur: 0 bis +55 °C (Betrieb), -20 bis +85 °C (Lagerung)

Luftfeuchtigkeit: 20 % bis 90 % (keine Kondensation)

Kühlmethode: Natürliche Kühlung

Zertifizierung: UL 508C, EN 50178, EN 55011 Klasse A Gruppe 1, EN 61800-3, EN 61800-5-1, EN 954 Kat.3, IEC 61508 SIL2

Funktion

Hochleistungssteuerung: 1-kHz-Frequenzgang, reduziert die Positionierungszeit und unterstützt hochpräzise Positions-, Geschwindigkeits- und Drehmomentsteuerung.

Auto-Tuning: Die Tuning-less-Funktion und das erweiterte Auto-Tuning reduzieren die Einrichtungszeit und machen manuelles Einstellung.

Vibrationsunterdrückung: Die verbesserte Vibrationsunterdrückungsfunktion reduziert mechanische Vibrationen und sorgt für einen reibungslosen Betrieb.

Schnelle Einrichtung: Vereinfachen Sie die Installation und das Debuggen durch den Einrichtungsassistenten und die Verdrahtungsbestätigungsfunktion der SigmaWin+-Software.

Sicherheitsfunktionen: Unterstützt Überstrom-, Überspannungs- und Übertemperaturschutz und entspricht dem Sicherheitsstandard IEC 61508 SIL2.

Flexible Steuerung: Unterstützt analoge/Impulssequenzeingabe, ist mit mehreren Steuerungsmodi kompatibel und an komplexe mechanische Aktionen anpassbar.

Hohe Zuverlässigkeit: UL/cUL/CE-Zertifizierung, Schutzart IP10, geeignet für industrielle Umgebungen.

Kommunikationsunterstützung: RS-422-Schnittstelle, die die Integration mit SPS oder anderen Controllern erleichtert.

Anwendungsszenarien

Halbleiterausrüstung: Waferhandling und Chipmontage erfordern eine hochpräzise Positionierung.

CNC-Werkzeugmaschinen: Kleine CNC-Geräte, die eine präzise Steuerung und schnelle Reaktion erfordern.

Kleine Roboter: Mikromechanische Arme, AGV-Navigation, die ein kompaktes Design und eine hohe dynamische Leistung erfordern.

Elektronikfertigung: Maschinen und Sortiersysteme für die Oberflächenmontage (SMT) erfordern schnelles Starten und Stoppen sowie eine Positionskontrolle.

Verpackungsanlagen: Kleine Verpackungsmaschinen, die effizient und zuverlässig arbeiten müssen.

Vorteilsprodukte:

Alle Artikel sind originale, fabrikneue und sofort lieferbare Artikel des Händlers. Bitte informieren Sie uns, wenn Sie andere Bedingungen benötigen (gebraucht, geöffnete Verpackung, generalüberholt usw.).

Vieles ist verfügbar und wartet nur auf Sie. Fragen Sie ruhig nach einem besseren Angebot!!!
