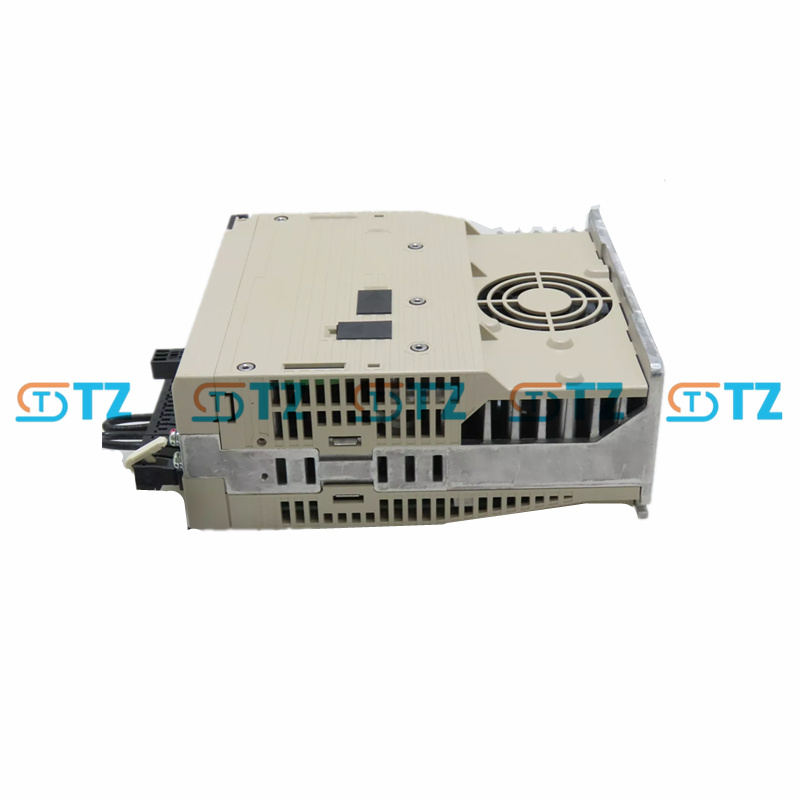

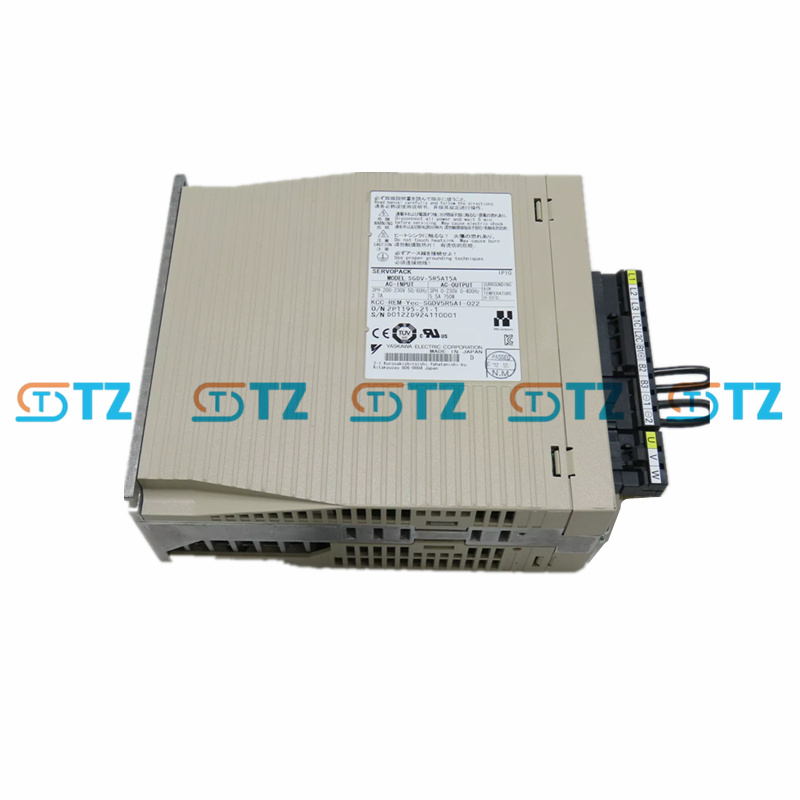

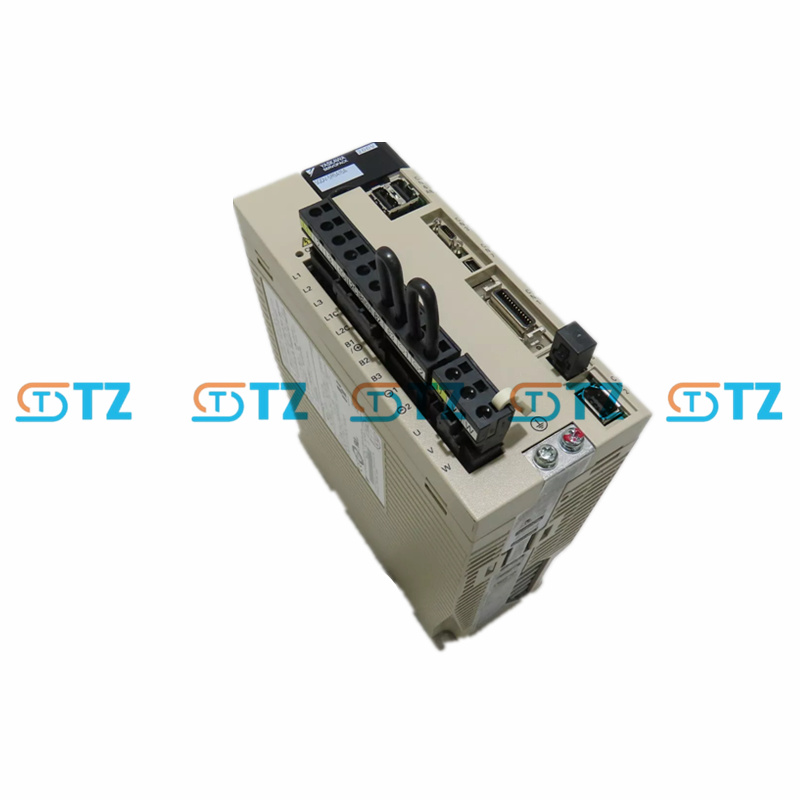

YASKAWA SGDV-5R5A15A AC-SERVOMOTOR SIGMA-V-SERIE

Produktparameter

Modell: SGDV-5R5A15A

Serie: Sigma-V SGDV-Serie

Nennleistung: 0,75 kW (750 W)

Eingangsstromversorgung:

Dreiphasiger Wechselstrom: 200–230 V AC, 50/60 Hz

Spannungsbereich: 170–253 VAC (nominal 200 VAC, +10 %/-15 %)

Eingangsstrom: ca. 4,7 A

Ausgabe:

Nennausgangsstrom: 5,5 A

Spitzenausgangsstrom: 16,9 A

Ausgangsspannung: 0-230 VAC

Ausgangsfrequenz: 0-1000 Hz

Steuerungsmodus: MECHATROLINK-II-Kommunikationsbefehlssteuerung (anwendbar auf rotierende Motoren) Unterstützt Drehmoment-, Geschwindigkeits-, Positions- und synchrone Phasensteuerung Unterstützt vollständige Regelung

Umweltbedingungen:

Betriebsumgebungstemperatur: 0 °C bis +55 °C

Lagertemperatur: -20°C bis +85°C

Luftfeuchtigkeit: 20 % bis 80 % (keine Kondensation)

Schutzart: IP10 (Geeignet für saubere und kontrollierte Industrieumgebungen)

Kommunikationsschnittstelle: MECHATROLINK-II-Kommunikation (Hochgeschwindigkeits-Netzwerksteuerung) RS-422-Kommunikationsfunktion (zum Debuggen oder zur Parametereinstellung)

Encoder-Feedback Unterstützt hochauflösende serielle Encoder mit 20 Bit (absolut oder inkrementell) Kompatibel mit Encodern mit 17 Bit oder höherer Auflösung

Frequenzgang: 1 kHz (Hohe Reaktionsleistung)

Drehzahlregelbereich: 1:5000

Vibrationsstufe: V15

Isolationswiderstand: DC 500 V, 10 MΩ oder höher

Isolationsfestigkeitsspannung: AC 1500 V, 1 Minute (200 V-Klasse)

Digitaler Eingang/Ausgang Sieben digitale Eingänge (gemeinsame Signale, wie z. B. P-OT, N-OT, /SI0-/SI6) Drei digitale Ausgänge (Alarm, Positionierung abgeschlossen, konstante Geschwindigkeit usw., wie z. B. ALM, /COIN, /V-CMP)

Analogeingang: 1 Drehmoment-Steuereingang (-3... +3 VDC, einstellbar auf -10... +10 VDC) Ein Drehzahl-Steuereingang (-6...) +6 VDC, einstellbar auf -10... +10 VDC

Sicherheit und Zertifizierung Entsprechen UL 508C, EN 50178, EN 55011 (Gruppe A Klasse 1), EN 61800-3 und EN 61800-5-1 EN 954 Kategorie 3, Stoppkategorie 0, IEC 61508 SIL2

Kühlmethode: Natürliche Kühlung

Funktion

Hochpräzise Bewegungssteuerung. Unterstützt hochauflösende 20-Bit-Encoder für präzise Positions-, Geschwindigkeits- und Drehmomentregelung. Der Geschwindigkeitsregelbereich beträgt 1:5000 und eignet sich für hohe Anforderungen an die Dynamik.

MECHATROLINK-II-Kommunikation: Unterstützt Hochgeschwindigkeits-Netzwerksteuerung und ermöglicht Drehmoment-, Drehzahl-, Positions- und synchrone Phasensteuerung. Geeignet für synchrone Mehrachsenanwendungen. Kurzer Kommunikationszyklus, schnelle Reaktionszeit und verbesserte Systemeffizienz.

Automatisches Tuning: Integrierte Tuning-less-Funktion, stabiler Betrieb ohne manuelle Anpassung. Erweitertes Autotuning optimiert schnell die mechanische Leistung und verkürzt die Debugging-Zeit.

Vibrationsunterdrückung: Die verbesserte Vibrationsunterdrückungsfunktion reduziert mechanische Resonanzen und verbessert die Systemstabilität. Unterstützt die Funktionen FT001 (Upgrade der Vibrationsunterdrückung) und FT003 (Druckrückmeldung), um die Positionierungszeit zu verkürzen.

Multifunktionale Steuerung Unterstützt Drehmoment-, Geschwindigkeits- und Positionssteuerungsmodi und ermöglicht flexible Anwendung durch Parameterumschaltung. Integrierte Positionierungsfunktion, die JOG-Betrieb (JOG), Ursprungssuche und Festkommaausgabe unterstützt.

Schutzmechanismus: Er umfasst Überstrom-, Überspannungs- und Kurzschlussschutz, um die Sicherheit von Treiber und Motor zu gewährleisten. Alarmverlaufsaufzeichnungen erleichtern die Fehlerdiagnose.

Einfache Einrichtung und Integration. Der Einrichtungsassistent und die Verdrahtungsbestätigungsfunktionen des SigmaWin+-Projekttools vereinfachen die Installation. Parameter können direkt über das Treibergehäuse eingegeben werden, was den Verdrahtungsaufwand reduziert.

Energieeinsparung und Effizienz: Vollweggleichrichtung und IGBt-basierte PWM-Steuerung sorgen für eine sinusförmige Ausgangsleistung und reduzieren so den Energieverbrauch. Unterstützt den Anschluss externer regenerativer Widerstände zur Optimierung des Energiemanagements.

Kompatibilität: Nahtlose Integration mit Servomotoren der Yaskawa Sigma-5-Serie (z. B. SGMAV, SGMGV). Unterstützung mehrerer Rückmeldegeräte zur Verbesserung der Systemflexibilität.

Anwendungsszenarien

Roboter: Gemeinsamer Antrieb für Industrieroboter und kollaborative Roboter, der eine schnelle Reaktion und mehrachsige Synchronisierung erfordert.

CNC-Werkzeugmaschinen: Antrieb hochpräziser Fräs-, Dreh- und Schleifgeräte, sorgt für stabile Geschwindigkeits- und Positionskontrolle.

Anlagen zur Halbleiterherstellung: werden für hochpräzise Anwendungen wie die Waferverarbeitung und Chipverpackung verwendet.

Verpackungsanlagen für elektronische Komponenten: Treibt Hochgeschwindigkeitsmaschinen für die Oberflächenmontage (SMT) oder Verpackungsmaschinen an, um dynamische Lastanforderungen zu erfüllen.

Verpackungsausrüstung: Wird auf Hochgeschwindigkeitsverpackungsmaschinen, Versiegelungsmaschinen und Etikettiermaschinen angewendet und bietet eine präzise Bewegungssteuerung.

Materialhandhabungssystem: Es wird für Förderbänder, automatische Sortiersysteme und Stapler verwendet, um einen effizienten und stabilen Betrieb zu gewährleisten.

Textilmaschinen: Treibt Hochgeschwindigkeitswebstühle oder Spinnmaschinen an, reduziert Vibrationen und verbessert die Stabilität.

Ausrüstung zur Herstellung von Flüssigkristallen: Wird zur präzisen Positionierung und synchronen Steuerung verwendet, um die Produktionseffizienz zu steigern.
