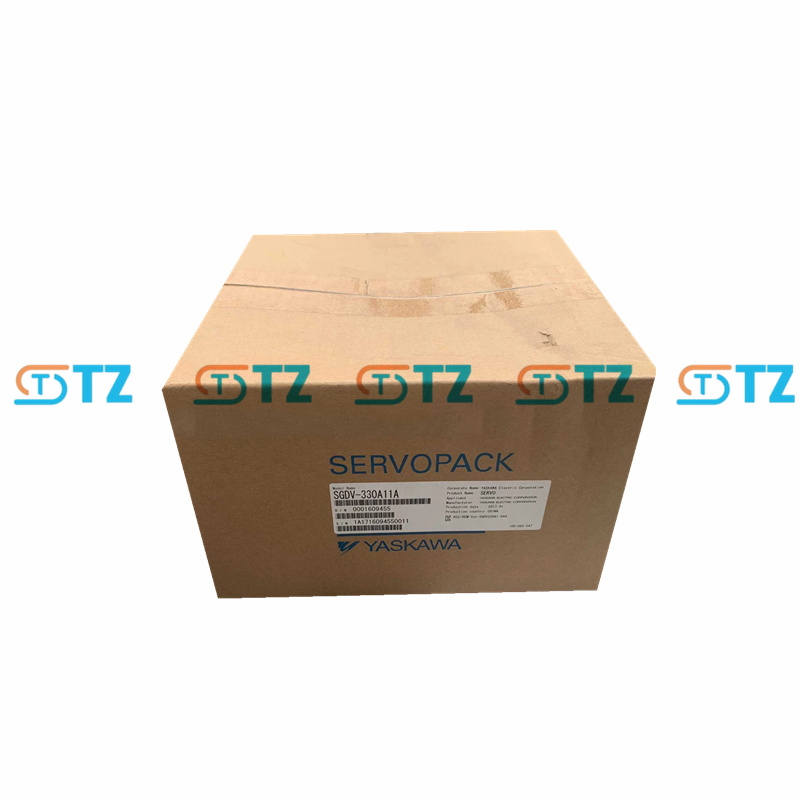

YASKAWA SGDV-330A11A AC-SERVOMOTOR SIGMA-V-SERIE

Produktparameter

Modell: SGDV-330A11A

Serie: Sigma-V SGDV-Serie

Nennleistung: 5 kW (5000 W)

Eingangsstromversorgung:

Dreiphasiger Wechselstrom: 200–230 V AC, 50/60 Hz

Spannungsbereich: 170–253 VAC (nominal 200 VAC, +10 %/-15 %)

Eingangsstrom: ca. 25 A

Ausgabe:

Nennausgangsstrom: 32,9 A

Spitzenausgangsstrom: ca. 78 A

Ausgangsspannung: 0-230 VAC

Ausgangsfrequenz: 0-400 Hz

Steuerungsmodus: MECHATROLINK-II-Kommunikationsbefehlssteuerung (anwendbar auf rotierende Motoren) Unterstützt Drehmoment-, Geschwindigkeits-, Positions- und synchrone Phasensteuerung Unterstützt die vollständige Regelung

Umweltbedingungen:

Betriebsumgebungstemperatur: 0 °C bis +55 °C

Lagertemperatur: -20°C bis +85°C

Luftfeuchtigkeit: 20 % bis 80 % (keine Kondensation)

Schutzart: IP10 (Geeignet für saubere und kontrollierte Industrieumgebungen)

Kommunikationsschnittstelle: MECHATROLINK-II-Kommunikation (maximale Übertragungsgeschwindigkeit 10 Mbit/s, Kommunikationszyklus 250 µs bis 4 ms, unterstützt bis zu 30 Stationen) Kommunikationsfähigkeit von RS-422

Encoder-Feedback Unterstützt hochauflösende serielle Encoder mit 20 Bit (absolut oder inkrementell) Kompatibel mit Encodern mit 17 Bit oder höherer Auflösung

Frequenzgang: 1,6 kHz (branchenführende hohe Reaktionsleistung)

Drehzahlregelbereich: 1:5000

Vibrationsstufe: V15

Isolationswiderstand: DC 500 V, 10 MΩ oder höher

Isolationsfestigkeitsspannung: AC 1500 V, 1 Minute (200 V-Klasse)

Digitaler Eingang/Ausgang Sieben digitale Eingänge (gemeinsame Signale, wie z. B. P-OT, N-OT, /SI0-/SI6) Drei digitale Ausgänge (Alarm, Positionierung abgeschlossen, konstante Geschwindigkeit usw., wie z. B. ALM, /COIN, /V-CMP)

Sicherheit und Zertifizierung Entsprechen UL 508C, EN 50178, EN 55011 (Gruppe A Klasse 1), EN 61800-3 und EN 61800-5-1 EN 954 Kategorie 3, Stoppkategorie 0, IEC 61508 SIL2

Kühlmethode: Natürliche Kühlung

Sonstiges: Unterstützt den Anschluss eines externen regenerativen Widerstands zur Optimierung des Energiemanagements. Integrierte Positionierungsfunktion, unterstützt Punktbetrieb und Ursprungssuche.

Funktion

Hochpräzise Bewegungssteuerung. Unterstützt hochauflösende 20-Bit-Encoder für präzise Positions-, Geschwindigkeits- und Drehmomentregelung. Der Geschwindigkeitsregelbereich beträgt 1:5000 und der Frequenzgang 1,6 kHz, was für hohe Anforderungen an die Dynamik geeignet ist.

MECHATROLINK-II-Kommunikation: Hochgeschwindigkeits-Netzwerksteuerung (10 Mbit/s, Kommunikationszyklus 250 µs bis 4 ms), die bis zu 30 Stationen unterstützt und eine Mehrachsensynchronisation ermöglicht. Sie bietet Drehmoment-, Drehzahl-, Positions- und hochpräzise synchrone Phasensteuerung und eignet sich für komplexe Bewegungsbahnen.

Automatisches Tuning: Adaptive Lastregelung in Echtzeit, automatische Anpassung der Servoverstärkung und vereinfachtes Debugging. Mit dem erweiterten Autotuning lässt sich die mechanische Leistung schnell optimieren und die optimalen Parameter bereits beim ersten Kontakt schnell einstellen.

Vibrationsunterdrückung: Die verbesserte Vibrationsunterdrückungsfunktion reduziert mechanische Resonanzen und verbessert die Systemstabilität. Unterstützt FT001 (Upgrade der Vibrationsunterdrückung) und FT003 (Druckrückmeldung), um die Positionierungszeit zu verkürzen.

Multifunktionale Steuerung Unterstützt Drehmoment-, Geschwindigkeits- und Positionssteuerungsmodi und ermöglicht flexible Anwendung durch Parameterumschaltung. Integrierte Positionierungsfunktion, die JOG-Betrieb (JOG), Ursprungssuche und Festkommaausgabe unterstützt.

Schutzmechanismus: Einschließlich flexiblem Benutzersystem, das einphasige 200-V- und dreiphasige 200-V-Encoder sowie Absolutwertgeber gemäß internationalen Standards unterstützt. Alarmverlaufsaufzeichnungen erleichtern die Fehlerdiagnose.

Einfache Einrichtung und Integration. Der Einrichtungsassistent und die Verdrahtungsbestätigungsfunktionen des SigmaWin+-Projekttools vereinfachen die Installation. Parameter können direkt über das Treibergehäuse eingegeben werden, was den Verdrahtungsaufwand reduziert.

Energieeinsparung und Effizienz: Vollweggleichrichtung und IGBt-basierte PWM-Steuerung sorgen für eine sinusförmige Ausgangsleistung und reduzieren so den Energieverbrauch. Unterstützt den Anschluss externer regenerativer Widerstände zur Optimierung des Energiemanagements.

Kompatibilität: Nahtlose Integration mit Servomotoren der Yaskawa Sigma-5-Serie (z. B. SGMGV, SGMSV). Unterstützt mehrere Rückkopplungsgeräte zur Verbesserung der Systemflexibilität.

Anwendungsszenarien

Roboter: Die Gelenke, die Industrieroboter und kollaborative Roboter antreiben, erfordern eine hochpräzise Synchronisierung mehrerer Achsen.

CNC-Werkzeugmaschinen: Werden zum hochpräzisen Fräsen, Drehen und Schleifen verwendet und bieten eine stabile Geschwindigkeits- und Positionskontrolle.

Geräte zur Halbleiterherstellung: Anwendung in hochpräzisen Szenarien wie der Waferverarbeitung und Chipverpackung.

Verpackungsanlagen für elektronische Komponenten: Treibt Hochgeschwindigkeitsmaschinen für die Oberflächenmontage (SMT) oder Verpackungsmaschinen an, um dynamische Lastanforderungen zu erfüllen.

Verpackungsgeräte: Werden für Hochgeschwindigkeitsverpackungsmaschinen, Versiegelungsmaschinen und Etikettiermaschinen verwendet und bieten eine präzise Bewegungssteuerung.

Materialhandhabungssystem: Treibt Hochleistungsförderbänder, automatische Sortiersysteme und Stapler an, um einen effizienten und stabilen Betrieb zu gewährleisten.

Textilmaschinen: Treibt Hochgeschwindigkeitswebstühle oder Spinnmaschinen an, reduziert Vibrationen und verbessert die Stabilität.

Ausrüstung zur Herstellung von Flüssigkristallen: Wird zur präzisen Positionierung und synchronen Steuerung verwendet, um die Produktionseffizienz zu steigern.

Werkzeugmaschinen und allgemeine Maschinen: Wird bei mechanischen Geräten mit hoher Belastung und hoher Präzision angewendet, wie etwa Stanzmaschinen oder Spritzgussmaschinen.

Vorteilsprodukte:

Alle Artikel sind originale, fabrikneue und sofort lieferbare Artikel des Händlers. Bitte informieren Sie uns, wenn Sie andere Bedingungen benötigen (gebraucht, geöffnete Verpackung, generalüberholt usw.).

Vieles ist verfügbar und wartet nur auf Sie. Fragen Sie ruhig nach einem besseren Angebot!!!
