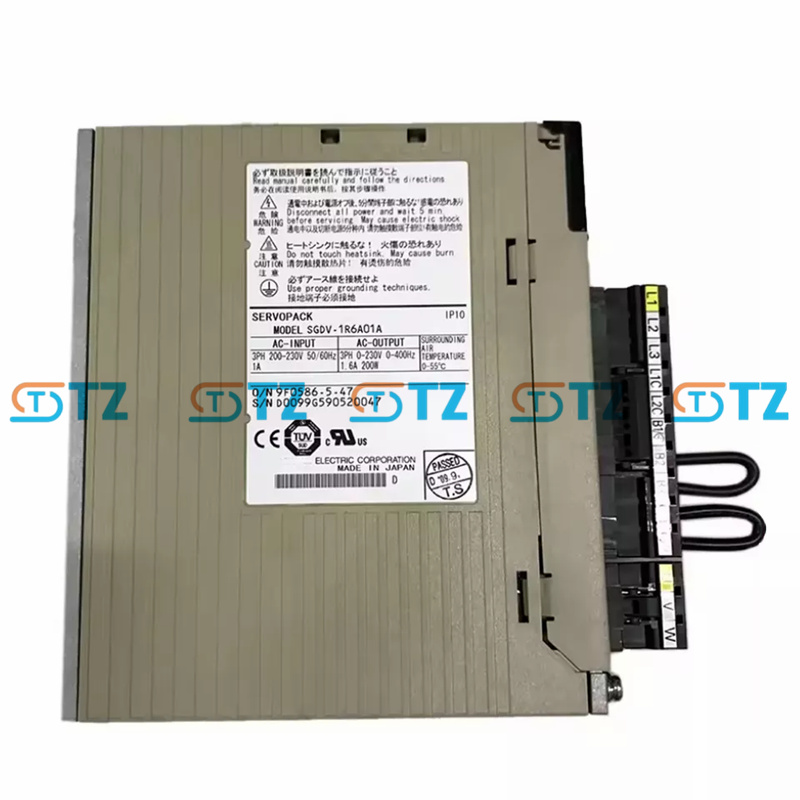

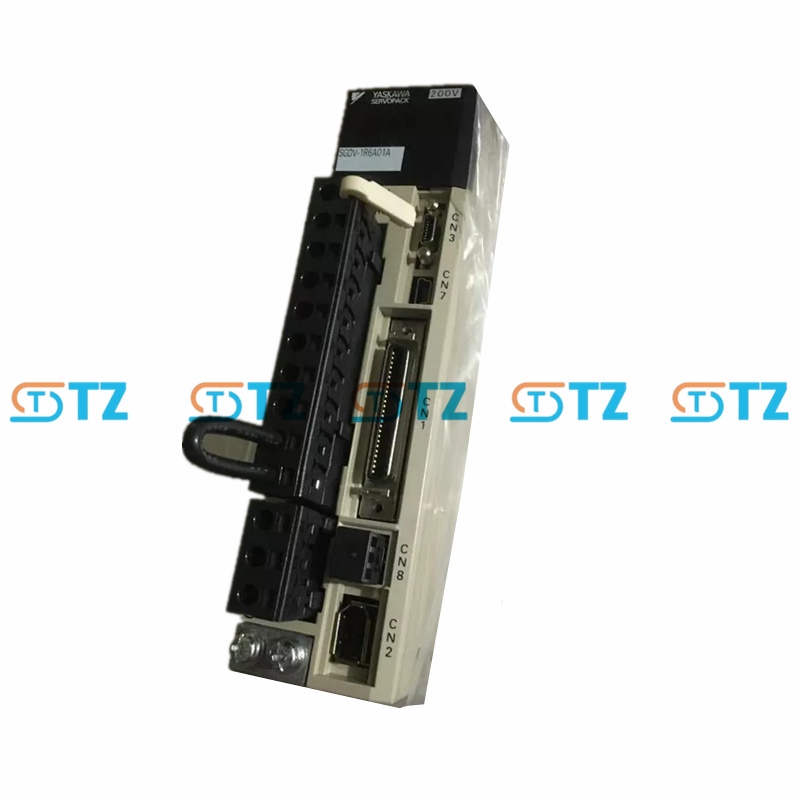

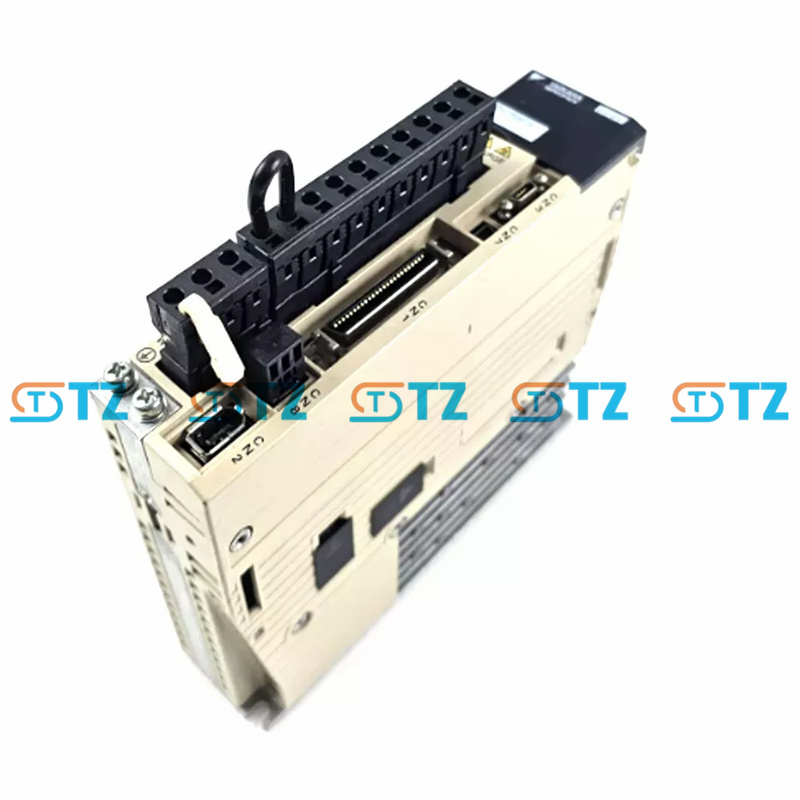

YASKAWA SGDV-1R6A01A SERVOMOTOR Sigma-V-SERIE

Produktparameter

Modell: SGDV-1R6A01A

Serie: Sigma-V SGDV

Nennleistung: 200 W (0,27 PS)

Eingangsleistung:

Spannung: Dreiphasig 200–230 VAC (170–253 VAC, +10 %/-15 %)

Frequenz: 50/60 Hz

Strom: ~1,7 A (Referenz SGDV-1R6A05A)

Ausgangsleistung:

Spannung: 0-230 VAC, dreiphasig

Dauerstrom: 1,6 A

Frequenz: 0-300 Hz

Steuerungsmodi: Drehzahl-, Drehmoment- und Positionssteuerung

Steuerungsmethode: Vollweggleichrichtung, IGBT-PWM-Steuerung, Sinuswellenantrieb

Geschwindigkeitsregelbereich: 1:5000

Encoder-Unterstützung: 20-Bit-Absolut-/Inkremental-Encoder (1.048.576 ppr, erfordert Batterie JZSP-BA01 für Absolutmodus)

Kommunikationsschnittstelle: RS-422 (MECHATROLINK-II optional mit Zusatzmodul)

Digitale Ein-/Ausgänge:

Eingänge: 8 (P-OT, N-OT, /P-CL, /N-CL, /SI0-/SI6, /HWBB1, /HWBB2)

Ausgänge: 12 (ALO1-ALO3, /COIN, /V-CMP, /TGON, /S-RDY, /CLT, /VLT, /BK, /WARN, /NEAR, EDM1, PAO/PBO/PCO)

Analoge Eingänge:

Drehmomentregelung: 1 x -3 ... +3 VDC (einstellbar von -1 ... +1 VDC bis -10 ... +10 VDC, 16 μs Reaktionszeit)

Geschwindigkeitsregelung: 1 x -6 ... +6 Vdc (einstellbar von -2 ... +2 Vdc bis -10 ... +10 Vdc, 30 μs Reaktionszeit)

Integrierte Funktionen: Tuning-less-Funktion Erweitertes Autotuning Vibrationsunterdrückung JOG-Betrieb Referenzfahrtfunktion Vollständig geschlossene Regelschleife Alarmhistorie

Schutzfunktionen: Überstrom-, Überspannungs-, Unterspannungs-, Überhitzungs- und Überlastschutz

Umgebungstemperatur: 0°C bis +55°C

Schutzart: IP10 (muss in einem Schaltschrank installiert werden, Feuchtigkeit, korrosive Gase und Staub vermeiden)

Kühlmethode: Natürliche Kühlung

Normenkonformität: UL 508C, EN 50178, EN 55011 Klasse A Gruppe 1, EN 61800-3, EN 61800-5-1, EN 954 Kat.3 Stopp Kat.0, IEC 61508 SIL2

Funktionen

Hochfrequenzantwort: Eine minimale Antwortfrequenz von 1 kHz verkürzt die Positionierungszeit und verbessert die dynamische Leistung.

Tuning-Less-Funktion: Vereinfacht die Inbetriebnahme durch automatische Verstärkungsanpassung für verschiedene Lasten.

Erweitertes Autotuning: Die adaptive Echtzeitsteuerung optimiert die Leistung und minimiert Vibrationen.

Vibrationsunterdrückung: Reduziert mechanische Resonanz und gewährleistet einen reibungslosen Betrieb bei hochpräzisen Aufgaben.

Vollständig geschlossene Regelschleife: Unterstützt externes Encoder-Feedback für verbesserte Positionierungsgenauigkeit.

Flexible Kommunikation: RS-422-Schnittstelle, mit optionalem MECHATROLINK-II für die Synchronisierung mehrerer Achsen.

Schutzfunktionen: Umfassende Schutzmaßnahmen (Überstrom, Überspannung, Überhitzung) mit Alarmverlauf zur Diagnose.

Benutzerfreundlich: Die SigmaWin+-Software bietet Setup-Assistenten und Verdrahtungsüberprüfung und vereinfacht so die Installation.

Kompaktes Design: Kleine Stellfläche (55 mm Breite) passt in Schaltschränke mit beengten Platzverhältnissen.

Anwendungsszenarien

Robotik: Steuert kleine Roboterarme für eine präzise Flugbahnsteuerung

CNC-Maschinen: Steuert Vorschubachsen in CNC-Fräsen oder Drehmaschinen und gewährleistet so eine hohe Genauigkeit.

Halbleiterausrüstung: Versorgt Wafer-Handling- oder Chip-Platzierungssysteme mit schnellen, präzisen Bewegungen.

Verpackungsmaschinen: Treibt Förderbänder, Etikettier- oder Versiegelungssysteme an und optimiert so den Durchsatz.

Materialhandhabung: Ermöglicht eine genaue Positionierung in automatisierten Produktionslinien.

Branchen: Robotik, Elektronikfertigung, Halbleiter, Verpackung, Materialhandhabung.
