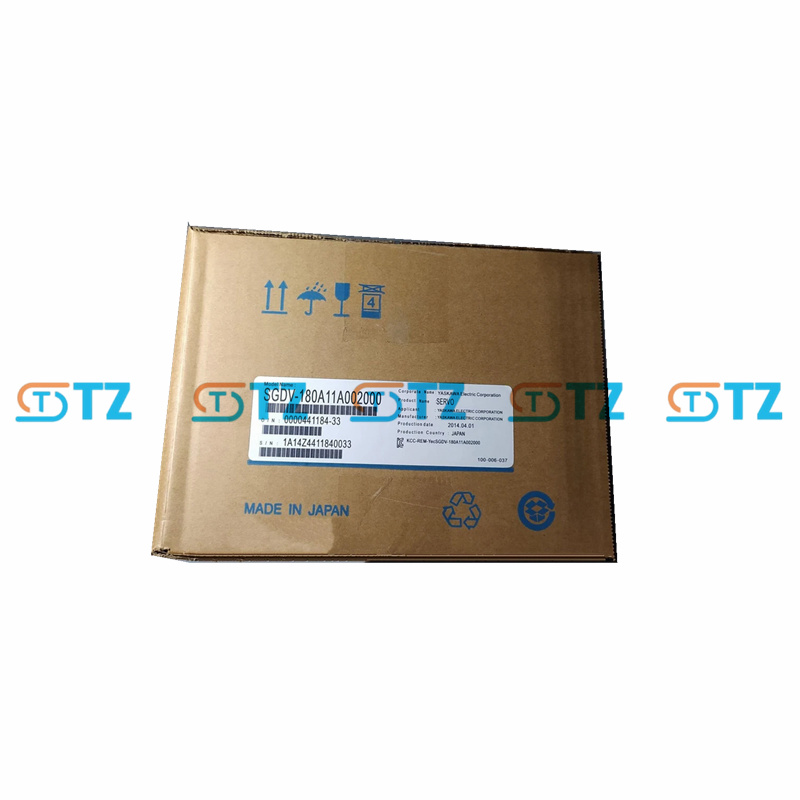

YASKAWA SGDV-180A11A AC-SERVOMOTOR SIGMA-V-SERIE

Produktparameter

Modell: SGDV-180A11A

Serie: Sigma-V SGDV (Sigma-5)

Nennleistung: 2 kW (2000 W)

Eingangsleistung:

Dreiphasiger Wechselstrom: 200–230 V AC, 50/60 Hz

Spannungsbereich: 170–253 VAC (+10 %/-15 %)

Eingangsstrom: ~14–16 A (geschätzt basierend auf 18,5 A Ausgangsleistung und ähnlichen Modellen)

Ausgabe:

Nennausgangsstrom: 18,5 A

Spitzenausgangsstrom: ~54,7 A (basierend auf dem 3-fachen Nennstrom des SGDV-180A01A)

Ausgangsspannung: 0-230 VAC

Ausgangsfrequenz: 0-400 Hz

Steuerungsmethode: MECHATROLINK-II-Kommunikation (10 Mbit/s, Zyklus von 250 µs bis 4 ms, bis zu 30 Stationen) Unterstützt Drehmoment-, Geschwindigkeits-, Positions- und synchronisierte Phasensteuerung Vollständige Regelung

Encoder-Feedback: Unterstützt hochauflösende serielle 20-Bit-Encoder (absolut oder inkrementell). Kompatibel mit 13-Bit/17-Bit-Encodern (mit Parameteranpassung).

Frequenzgang: 1,6 kHz

Geschwindigkeitsregelbereich: 1:5000

Umgebungsbedingungen:

Betriebstemperatur: 0°C bis +55°C

Lagertemperatur: -20°C bis +85°C

Luftfeuchtigkeit: 20 % bis 80 % (nicht kondensierend)

Schutzklasse: IP10 (Innenbereich, kontrollierte Umgebung)

Kommunikation: MECHATROLINK-II (primäre Steuerschnittstelle) RS-422 für Debugging/Parametereinstellung

Digital I/O: 7 digitale Eingänge (z. B. P-OT, N-OT, /SI0-/SI6) 3 digitale Ausgänge (z. B. ALM, /COIN, /V-CMP)

Sicherheit und Zertifizierungen: UL 508C, EN 50178, EN 55011 (Gruppe 1, Klasse A), EN 61800-3, EN 61800-5-1 EN 954 Cat. 3, Stopp-Kat. 0, IEC 61508 SIL2

Kühlung: Natürliche Kühlung

Sonstiges: Unterstützt externen Regenerationswiderstand Integrierte Positionierung, JOG-Betrieb, Ursprungssuche Vibrationsunterdrückung (Optionen FT001/FT003) Adaptive Abstimmung in Echtzeit

Funktionen

Hochpräzise Steuerung: 20-Bit-Encoder-Unterstützung für genaue Drehmoment-, Geschwindigkeits- und Positionssteuerung. Geschwindigkeitsregelbereich von 1:5000, 1,6-kHz-Frequenzgang für dynamische Leistung.

MECHATROLINK-II-Kommunikation: Hochgeschwindigkeits-Mehrachsensynchronisation (10 Mbit/s) (bis zu 30 Stationen). Unterstützt Drehmoment-, Drehzahl-, Positions- und synchronisierte Phasensteuerung.

Tuning: Adaptive Lastregelung in Echtzeit und erweitertes Autotuning für eine schnelle Einrichtung. Tuning-less-Funktion für stabilen Betrieb ohne manuelle Anpassungen.

Vibrationsunterdrückung: Die verbesserte Unterdrückung (FT001/FT003) reduziert mechanische Resonanzen. Verkürzt die Positionierungszeit bei Anwendungen mit hoher Belastung.

Steuerungsmodi: Drehmoment-, Geschwindigkeits-, Positions- und synchronisierte Phasensteuerung über MECHATROLINK-II. Integrierte Positionierungs-, JOG- und Ursprungssuchfunktionen.

Sicherheitsfunktionen: Überstrom-, Überspannungs- und Kurzschlussschutz. Alarmverlauf und Tracking-Speicher für Diagnosezwecke.

Benutzerfreundlichkeit: SigmaWin+-Software für Parametereinrichtung, Verdrahtungsprüfungen und Überwachung. IGBT-basierte PWM-Steuerung mit Sinuswellenausgang für mehr Effizienz.

Kompatibilität: Optimiert für Sigma-5-Motoren (z. B. SGMGV, SGMSV). Unterstützt verschiedene Feedback-Geräte mit Parameteranpassungen.

Anwendungen

Robotik: Mehrachsige Gelenksteuerung mit synchronisierter Phasensteuerung.

CNC-Maschinen: Fräsen, Drehen und Schleifen mit hohem Drehmoment.

Halbleiterausrüstung: Waferhandhabung und Chipverkapselung.

Verpackungsmaschinen: Hochgeschwindigkeitsversiegelung, -etikettierung und -kartonierung.

Materialhandhabung: Förderbänder und Stapler für mittlere Beanspruchung.

Textilmaschinen: Hochgeschwindigkeitswebstühle mit Vibrationsunterdrückung.

LCD-Herstellung: Präzise Positionierung für Panels.

Vorteilsprodukte:

Alle Artikel sind originale, fabrikneue und sofort lieferbare Artikel des Händlers. Bitte informieren Sie uns, wenn Sie andere Bedingungen benötigen (gebraucht, geöffnete Verpackung, generalüberholt usw.).

Vieles ist verfügbar und wartet nur auf Sie. Fragen Sie ruhig nach einem besseren Angebot!!!
