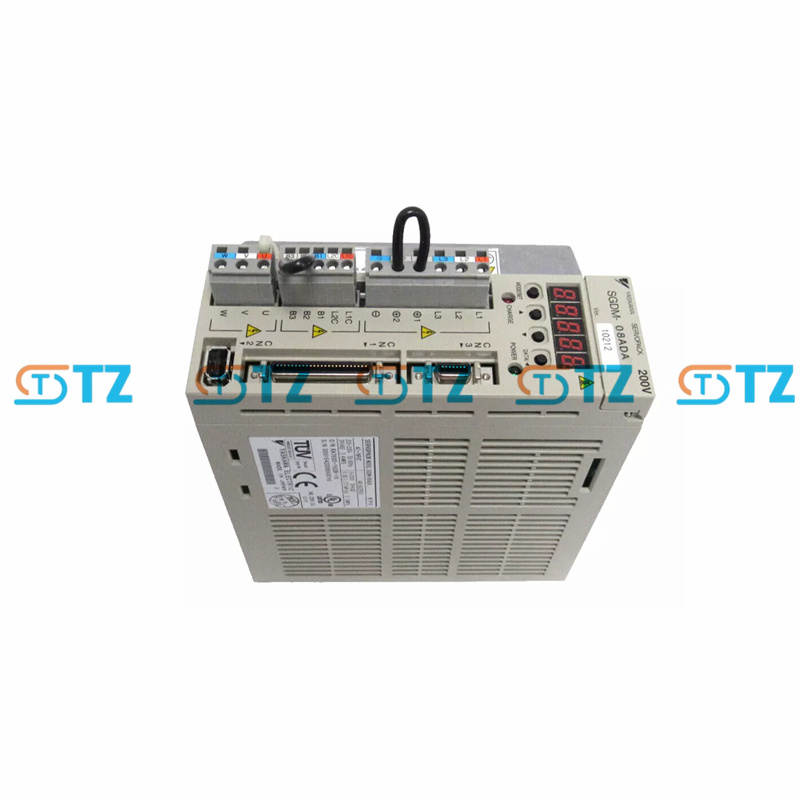

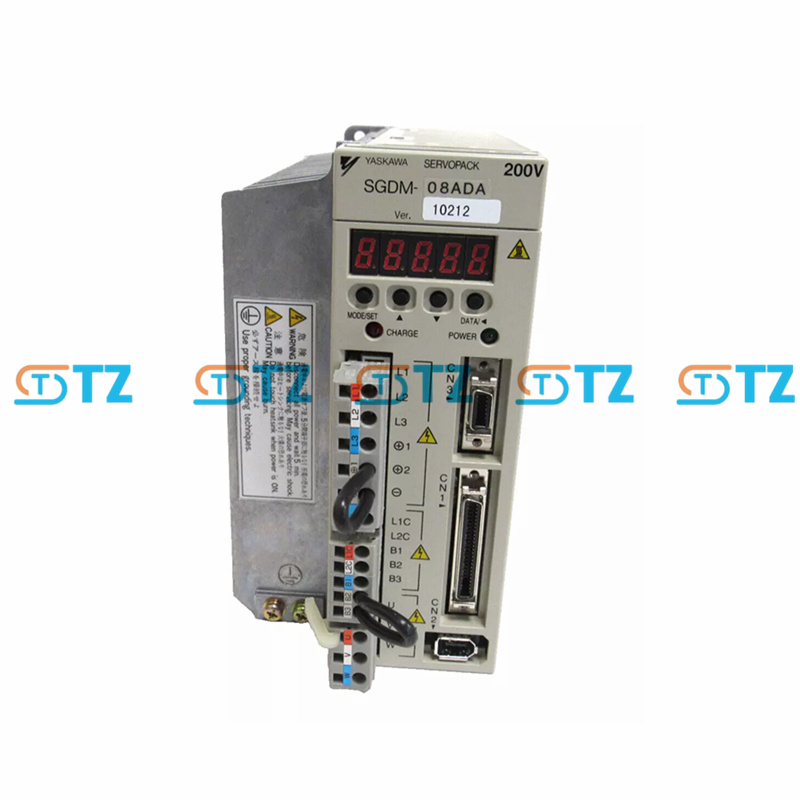

YASKAWA SGDM-08ADA SERVOVERSTÄRKER SIGMA II SERIE

Produktparameter

Nennleistung: 750 W (0,75 kW, 1,0 PS)

Eingangsstromversorgung: Einphasig/dreiphasig, 200–230 V AC, 50/60 Hz

Eingangsstrom: 8 A (einphasig) / 4,7 A (dreiphasig)

Ausgangsstromversorgung: Dreiphasig, 0–230 V AC, 0–300 Hz

Dauerausgangsstrom: 5,5 A

Regelungsart: Drehmoment-, Drehzahl-, Positionsregelung (durch analoge Spannungs-/Impulsfolge)

Encoder-Unterstützung: Inkrementalgeber (unterstützt 17-Bit-Encoder der SGMGH-Serie, 32.768 Impulse pro Umdrehung)

Kommunikationsschnittstelle: Analoge Spannungs-/Impulsfolge (Standard) MECHATROLINK-II (Optional, Bestätigung der Firmware-Version erforderlich)

Eingang/Ausgang: Analogeingang: Drehzahl-/Drehmomentregelung (-10 bis +10 Vdc) Digitaleingang: Verbot des Vorwärts-/Rückwärtsbetriebs (P-OT/N-OT), Drehmomentgrenze (/P-CL, /N-CL), allgemeiner Eingang (/SI0 bis /SI6) usw. Digitalausgang: Positionierung abgeschlossen (/COIN), konstante Drehzahl (/V-CMP), Alarm (ALO1-3) usw.

Schutzart: IP10 (Offene Bauweise, muss im Schaltschrank eingebaut werden)

Umgebungsbedingungen: Betriebstemperatur: 0 bis +55°C Lagertemperatur: -20 bis +85°C

Luftfeuchtigkeit: Unter 90 % relative Luftfeuchtigkeit (keine Kondensation)

Kühlmethode: Natürliche Kühlung (kein Lüfter erforderlich)

Regeneratives Bremsen: Kein eingebauter regenerativer Widerstand, ein externer Widerstand ist erforderlich

Kompatibler Motor: SGM-Serie

Sicherheitsstandards: Entspricht UL, cUL und CE

Weitere Funktionen: Online-Automatik-Tuning, Vibrationsunterdrückung, Modellverfolgungssteuerung, JOG-Betrieb, Ursprungssuche, Alarmverlaufsaufzeichnung, direkte Parametereingabe

Funktion

Hochleistungssteuerung: Durch die Übernahme von Modellverfolgungs- und Vibrationsunterdrückungsalgorithmen wird die Positionierungszeit verkürzt, die Motordrehzahlschwankung verringert und hohe Präzision, hohe Geschwindigkeit und ein reibungsloser Betrieb gewährleistet.

Automatische Online-Abstimmung: Die Servoverstärkung muss nicht manuell eingestellt werden. Motorleistung und -typ werden automatisch erkannt, was den Einrichtungsprozess vereinfacht.

Multifunktionale Steuerung: Unterstützt Drehmoment-, Geschwindigkeits- und Positionssteuerung, kompatibel mit analoger Spannungs-/Impulsfolge und MECHATROLINK-II-Protokoll, geeignet für verschiedene Steuerungsarchitekturen.

Vibrationsunterdrückung: Die verbesserte Vibrationsunterdrückungsfunktion reduziert mechanische Vibrationen und verbessert die Positioniergenauigkeit, geeignet für CNC-Werkzeugmaschinen und Roboteranwendungen.

Kompatibilität: Unterstützt Motoren der SGM-Serie und stellt Motorparameter automatisch über serielle Encoder ein.

Diagnose und Wartung: Integrierte Alarmanzeige, JOG-Betrieb und Ursprungssuchfunktionen erleichtern die Fehlererkennung und Systemwartung.

Kompakte Bauweise: Kleinvolumige Bauweise, geeignet für den Einbau in Schaltschränke mit begrenztem Platzangebot.

Anwendungsszenarien

CNC-Werkzeugmaschinen: Antriebsmotoren wie SGMGH-09ACA21, die in Fräs- und Drehmaschinen verwendet werden und hochpräzise Bearbeitungen und komplexe Bewegungsbahnen unterstützen.

Verpackungsausrüstung: Wird in Hochgeschwindigkeitsverpackungslinien (wie Etikettiermaschinen, Versiegelungsmaschinen) verwendet und erfüllt die Anforderungen an schnelle Zirkulation und hohe Präzision.

Roboter: Antrieb der Gelenke kleiner Roboter (z. B. Handhabungs- und Montageroboter), um eine hohe Dynamik zu gewährleisten.

Materialhandhabung: Wird in Förderbändern und Sortiersystemen verwendet, um eine stabile Stromversorgung bereitzustellen.

Automatisierte Produktionslinie: Unterstützt stark repetitive Aufgaben bei der Montage elektronischer Komponenten oder der Herstellung von Autoteilen.

Holzbearbeitungsmaschinen: Steuert CNC-Holzbearbeitungsmaschinen (z. B. Graviermaschinen) und sorgt für eine präzise Bewegungssteuerung.

Vorteilsprodukte:

Alle Artikel sind originale, fabrikneue und sofort lieferbare Artikel des Händlers. Bitte informieren Sie uns, wenn Sie andere Bedingungen benötigen (gebraucht, geöffnete Verpackung, generalüberholt usw.).

Vieles ist verfügbar und wartet nur auf Sie. Fragen Sie ruhig nach einem besseren Angebot!!!
