Warum fallen Bentley Nevada 3500 Module immer wieder aus? Die 6 häufigsten Probleme eines Technikers
URL-Slug: Bentley-Nevada-3500-troubleshooting-guide-common-faults
Bentley Nevada Die Fehlersuche bei 3500 häufigen Störungen lässt Anlagentechniker nachts nicht schlafen. Stellen Sie sich vor: Sie arbeiten in einer Gasanlage von Saudi Aramco oder einer Raffinerie an der Golfküste der Vereinigten Arabischen Emirate, und das 3500-Rack meldet plötzlich Kanalfehler, sobald Sie denken, alles sei stabil. Verschleiß an den Näherungssensoren beeinträchtigt die Genauigkeit. Netzteilmodule fallen unter Last aus. Fehler in der Softwarekonfiguration setzen die gesamte Auslösekette des Maschinenschutzsystems außer Kraft. Wenn Sie Bently Nevada-Geräte in einem anspruchsvollen Industrieumfeld einsetzen, ist mindestens einer dieser sechs Fehler bereits aufgetreten – und falls nicht, müssen Sie am Tag des Auftretens genau wissen, was zu tun ist.
Dieser Leitfaden behandelt die sechs häufigsten Ausfälle der 3500er-Module: ihre Ursachen, Diagnoseverfahren und Behebungsmethoden. Wir konzentrieren uns auf die Module 3500/22 (Transient Data Interface), 3500/40 (Maschinenschutzmonitor) und 3500/15 (Stromversorgung), da diese drei die meisten Ausfallzeiten in der Öl- und Gasindustrie, der Petrochemie und im Turbinenbereich im Nahen Osten und Nordamerika verursachen.

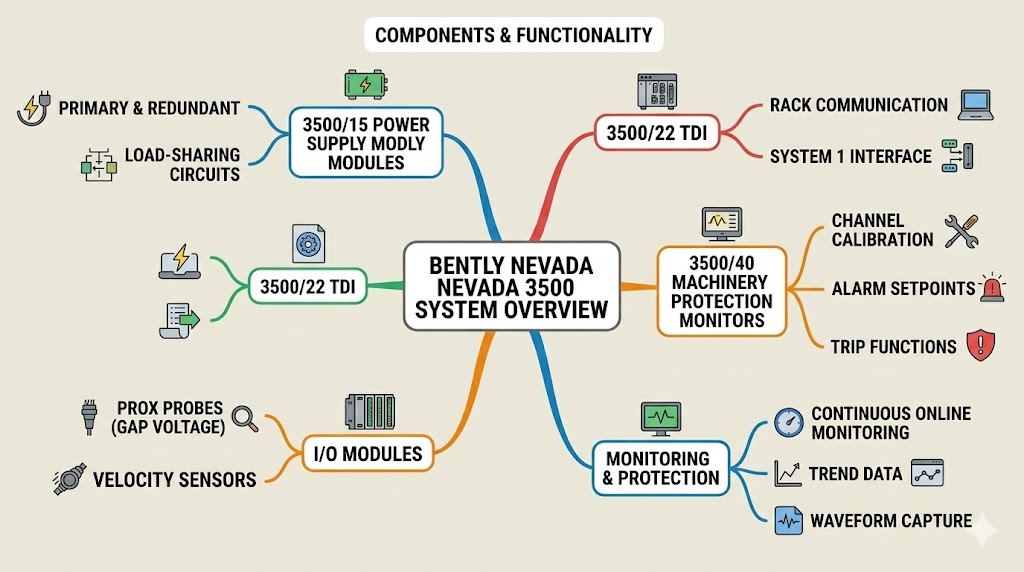

Das Bently Nevada 3500 ist ein rackbasiertes Maschinenschutzsystem zur kontinuierlichen Online-Überwachung von Turbinen, Kompressoren, Pumpen und anderen rotierenden Maschinen. Im Gegensatz zu einfachen Alarmgeräten bietet das 3500 sowohl Schutzfunktionen (Auslösefunktionen) als auch Überwachung (Trenddaten, Wellenformerfassung) in einer einzigen Architektur.
Ein typisches 3500er Rack fasst:
· 3500/15 Stromversorgungsmodule (primär und redundant)
· 3500/22 Transient Data Interface (TDI) für die Kommunikation
· Maschinenschutzmonitore 3500/40 (oder 3500/44, 3500/45) mit spezifischer Kanalanzahl
· Diverse I/O-Module für Näherungssensoren, Geschwindigkeitssensoren und ROTA-Eingänge (Rotating Thermal Analyzer)
Das Rack kommuniziert über Ethernet oder seriell mit einem Hostsystem, und die 3500-Software (System 1- oder 3500 Fleet-Software) übernimmt die Konfiguration, das Alarm-Routing und die Datenprotokollierung.
Das Problem: Wenn ein Modul in diesem Rack ausfällt oder sich nicht richtig verhält, ist die Ursache fast nie offensichtlich – und die Behebung erfordert ein Verständnis dafür, wie die Module interagieren.
Symptome: Zeitweise aufleuchtende Kanalfehler-LEDs am Monitor 3500/40. Alarmauslösung ohne entsprechendes Maschinenereignis. Fehlerhafte Kanalmesswerte, die sich über Wochen hinweg verändern.
Ursache: Näherungssensoren (induktive Wirbelstromsensoren) haben eine begrenzte Lebensdauer. Die Sondenspitze verschleißt an der Rundlauffläche der Welle, der Kalibrierspalt verschiebt sich, und der Kanal 3500 schaltet in den Fehlerzustand, sobald die Spaltspannung den konfigurierten Bereich überschreitet. In Umgebungen mit hohen Temperaturen, wie z. B. in Gasturbinenlagergehäusen, sinkt die Lebensdauer der Sonde deutlich.
Behebung: Überprüfen Sie die Kanalspaltspannung in der 3500 Fleet Software. Jeder Kanal zeigt die Spaltspannung in Volt an. Ein korrekter Messwert liegt innerhalb von ±2 V des kalibrierten Wertes. Bei Abweichungen muss die Sonde ausgetauscht werden. Zur Kalibrierung einer neuen Sonde muss die Maschine außer Betrieb genommen und die Welle zentriert werden. Dokumentieren Sie die neue Spaltspannung, bevor Sie die Maschine wieder in Betrieb nehmen.
Regionaler Hinweis: In saudi-arabischen Öl- und Gasanlagen beträgt der Austauschzyklus der Sonden in stark vibrierenden Turbomaschinen 12–18 Monate. Raffineriebetreiber in den VAE berichten von kürzeren Zyklen (9–14 Monate) aufgrund höherer Umgebungstemperaturen in den Kompressorhäusern.
---
Symptome: Das 3500er-Gestell löst die Maschine unerwartet aus. Die Auslöseursache wird im Ereignisprotokoll angezeigt, der Alarm erscheint jedoch im Verhältnis zum Maschinenzustand unverhältnismäßig.
Ursache: Falsche Alarmschwellenwerte. Ein häufiger Fehler: Die Alarmschwellenwerte liegen zu nahe am Auslöseschwellenwert, oder die Konfiguration des Auslöserelais (normalerweise offen vs. normalerweise geschlossen) stimmt nicht mit der Logik des Hauptsystems überein. Eine weitere Ursache: Die Testfunktion wurde versehentlich im laufenden Betrieb aktiviert und löste dadurch eine tatsächliche Auslösung aus.
Behebung: Überprüfen Sie die Konfiguration des 3500/22 in System 1. Vergleichen Sie die Alarm- und Auslöseschwellenwerte mit den Spezifikationen des Originalherstellers. Prüfen Sie die Relaisausgangskonfiguration – der 3500/22 verfügt über Relaisausgänge, die Alarm- oder Auslösefunktionen zugeordnet werden können. Wurde die Auslösung durch eine Testfunktion ausgelöst, setzen Sie das System zurück und prüfen Sie das Ereignisprotokoll auf den Testzeitstempel. Führen Sie Testfunktionen stets nur mit der Maschine in einem vorab festgelegten Zustand und nach Benachrichtigung des Bedieners durch.
---
Symptome: Das Gerät 3500/22 zeigt einen Kommunikationsfehler an oder das Hostsystem verliert die Verbindung zum Rack. Die LED am Gerät 3500/22 kann dauerhaft rot oder gelb leuchten.
Ursache: Die Ethernet- oder serielle Verbindung zwischen dem 3500/22 und dem Host ist ausgefallen, oder die interne Rack-Kommunikation (Flachbandkabel oder Backplane) ist unterbrochen. Der 3500/22 kann die Kommunikation auch verlieren, wenn mehrere Racks vernetzt sind und ein IP-Adresskonflikt auftritt.
Behebung: Überprüfen Sie zunächst die physischen Verbindungen – korrekten Sitz des Ethernet-Kabels und Integrität des seriellen Kabels. Vergleichen Sie die IP-Adresse des 3500/22 mit der Host-Konfiguration. Ein Neustart des gesamten Racks (Stromversorgung der 3500/15-Module trennen und wiederherstellen) behebt häufig das Problem. Ist das 3500/22 selbst defekt, muss es ausgetauscht und mit der korrekten Rack-Adresse und Kanalkonfiguration neu konfiguriert werden. Sichern Sie die 3500-Konfiguration (über System 1) immer, bevor Sie ein Modul austauschen.
---
Symptome: Ein Kanal, der zuvor korrekte Werte anzeigte, weist nun eine dauerhafte Abweichung von den erwarteten Werten auf. Die Anlage ist in Ordnung, aber der Kanal 3500 signalisiert eine Warnung oder einen Alarm.
Ursache: Der Monitor 3500/40 verwendet eine softwarebasierte Kanalkalibrierung. Im Laufe der Zeit können sich die Kalibrierungskonstanten verändern, insbesondere bei Monitoren, die jahrelang ohne Firmware-Update betrieben wurden. Das Problem verstärkt sich in Umgebungen mit starken Vibrationen oder Temperaturschwankungen.
Behebung: Führen Sie eine Kanalkalibrierung mithilfe des Kalibrierungsassistenten der 3500 Fleet-Software durch. Hierfür benötigen Sie eine bekannte Kalibriersignalquelle (einen Kalibrator, der den Nennmessbereich des Sensors ausgeben kann – typischerweise 200 mV/mil für Näherungssensoren). Folgen Sie den Anweisungen des Assistenten auf dem Bildschirm, speichern Sie die Kalibrierung auf dem Monitor und überprüfen Sie den Kanalwert. Sollte die Abweichung nach der Neukalibrierung weiterhin bestehen, ist möglicherweise das Monitormodul defekt und muss ausgetauscht werden.
---
Symptome: Das Modul 3500/15 zeigt eine Fehler-LED an, oder das gesamte Rack fällt aus. Das redundante Netzteil übernimmt im Fehlerfall nicht ordnungsgemäß.
Ursache: Das 3500/15 ist ein Schaltnetzteil. In Umgebungen mit instabiler Netzspannung oder starken elektrischen Störungen (häufig in der Nähe großer Motoren oder Frequenzumrichter) kann es zu Ausfällen kommen. Veraltete Kondensatoren in älteren 3500/15-Geräten sind eine häufige Fehlerursache. Wenn das redundante Netzteil die Last nicht aufnimmt, liegt das Problem oft in der Stromverteilung oder im Lastverteilungsschaltkreis des Netzteils.
Behebung: Ersetzen Sie das defekte 3500/15-Modul durch ein funktionierendes Gerät. Überprüfen Sie vor dem Austausch die Eingangsspannung an den Versorgungsklemmen – nominal 24 V DC oder 115/230 V AC, abhängig von der Modulvariante. Nach dem Austausch sollte die neue Stromversorgung sofort eine grüne LED anzeigen. Testen Sie die redundante Stromversorgung, indem Sie die primäre Stromversorgung vorübergehend entfernen – das Rack sollte weiterhin mit Strom versorgt bleiben und das Ereignisprotokoll sollte die Umschaltung aufzeichnen. Falls die redundante Stromversorgung nicht funktioniert, überprüfen Sie die Lastverteilungsverdrahtung zwischen den beiden 3500/15-Modulen.
---
Symptome: Kanäle werden den falschen Eingängen zugeordnet. Alarme werden auf inaktiven Kanälen ausgelöst. Das 3500/22 zeigt korrekte Daten an, das Hostsystem empfängt jedoch fehlerhafte Daten. Das Rack funktioniert im Standalone-Modus einwandfrei, versagt aber bei der Integration in das Anlagenleitsystem (DCS).
Ursache: Konfigurationsfehler nach einem Firmware-Update, Modultausch oder einer Änderung der System-1-Projektdatei. Die 3500-Architektur speichert die Kanalkonfiguration in jedem Monitormodul, nicht zentral. Daher führt der Austausch eines 3500/40 ohne das Laden der korrekten Konfigurationsdatei zu einem leeren oder falsch verdrahteten Monitor. Ein weiterer häufiger Fehler: falsche Kanalnormalisierung (Skalierung) nach dem Austausch eines Näherungssensors gegen ein anderes Modell.
Abhilfe: Sichern Sie vor jedem Modultausch immer die vollständige Rack-Konfiguration (System 1 → Speichern unter). Verwenden Sie beim Austausch eines Monitors die Funktion „Vom Monitor hochladen“, um die bestehende Konfiguration abzurufen und anschließend auf das neue Modul anzuwenden. Stellen Sie bei der Integration mit einem DCS- oder SCADA-Host sicher, dass die Modbus-Registerbelegung bzw. die explizite Ethernet/IP-Nachrichtenkonfiguration mit dem 3500-Kanal-Layout übereinstimmt. Eine unterschiedliche Byte-Reihenfolge (Big-Endian vs. Little-Endian) ist eine häufige Fehlerursache bei Modbus-Integrationen.
Feature | Bentley Nevada 3500 | Bentley Nevada 3300
Architektur | Rackbasiert, modular | Rackbasiert, modular
Kanaldichte | Bis zu 16 Kanäle pro Monitormodul | Bis zu 8 Kanäle pro Modul
Kommunikation | Ethernet, Modbus, seriell | Seriell, eingeschränktes Ethernet
Schutzfunktion | Vollständige Auslösung und Überwachung | Überwachung primär
Firmware-Updates | Vor Ort aufrüstbar | Eingeschränkt
Redundante Stromversorgung | Ja (3500/15) | Optional
Typische Anwendung | Turbinen, Kompressoren, kritische Maschinen | Pumpen, Ventilatoren, allgemeine Überwachung
Preisspanne (gebraucht) | Höher | Niedriger
Regionale Verfügbarkeit | Weit verbreitet bei Händlern im Nahen Osten | Häufiger in Nordamerika
Empfehlung: Verwenden Sie das Modell 3500 für alle Anwendungen, bei denen Maschinenschutz (Abschaltfunktion) erforderlich ist – insbesondere Turbinen, Kompressoren und große Kolbenmaschinen in der Öl- und Gasindustrie. Das Modell 3300 eignet sich für die Zusatzüberwachung, wenn die vollständige Abschaltfunktion von einem separaten Schutzsystem übernommen wird. In Saudi-Arabien und den VAE ist das Modell 3500 Standard für Neuinstallationen; Geräte des Modells 3300 werden typischerweise in älteren Anlagen oder für sekundäre Überwachungsaufgaben eingesetzt.
---
Saudi-Arabien (Saudi Aramco, SABIC): Verschleiß der Näherungssonde und MPS-Auslösungen sind die häufigsten Serviceeinsätze. Die saudi-arabischen Anlagen betreiben 3500 Racks mit sehr hoher Auslastung der Gaseinspritzkompressoren. Stromausfälle sind aufgrund des rauen Klimas im Landesinneren (hohe Temperaturen, Sandeindringen) ebenfalls häufig.
VAE (ADNOC, Raffinerien in Dubai): Die am häufigsten gemeldete Problematik ist die Kanalkalibrierungsdrift. Diese wird auf die schnellen Temperaturschwankungen in Küstenanlagen zurückgeführt, wo die Kühlung mit Meerwasser zu Kondensation führt. Kommunikationsfehler (3500/22) treten ebenfalls häufig auf, bedingt durch die komplexe Netzwerkintegration mit mehreren DCS-Plattformen.
An der US-Golfküste führen Softwarekonfigurationsfehler die Liste der Ausfallursachen an. Dies ist auf die hohe Anzahl externer Systemintegratoren und häufige Modulwechsel im Rahmen von Wartungsstillständen zurückzuführen. ROTA-bezogene Fehler (rotierende thermische Analysatoreingänge an 3500/45-Modulen) treten hier aufgrund der großen Anzahl installierter Gasturbinen in Kombikraftwerken häufiger auf.
---
F: Wie oft sollten die Näherungssensoren eines Bently Nevada 3500-Systems ausgetauscht werden?
A: Typische Austauschintervalle für Sonden liegen je nach Anwendung zwischen 12 und 24 Monaten. In Umgebungen mit hohen Temperaturen und starken Vibrationen (Gasturbinen, Kompressoren) ist ein Austausch in kürzeren Intervallen erforderlich. Nach dem Austausch ist stets der Elektrodenabstand zu prüfen und die neue Grundspannung zu dokumentieren.
F: Kann ich einen 3500/40-Monitor austauschen, ohne die Maschine außer Betrieb zu nehmen?
A: Das Monitormodul kann im laufenden Betrieb ausgetauscht werden, solange der zu ersetzende Kanal keinen Alarm auslöst und der redundante Schutz (sofern konfiguriert) funktionsfähig ist. Der Ersatzmonitor muss jedoch vor der Installation mit den korrekten Kanaleinstellungen vorkonfiguriert werden. Ein Monitor darf niemals entfernt werden, solange sein Kanal aktiv einen Alarm auslöst.
F: Was führt dazu, dass ein 3500/22 die Kommunikation mit dem Host verliert?
A: Die häufigsten Ursachen sind ein Ausfall der physischen Verbindung (Ethernet-Kabel, serielles Kabel), ein IP-Adresskonflikt in einem vernetzten Rack oder Probleme mit der Stromversorgung, die speziell das 3500/22 betreffen. Ein Neustart des Racks behebt die Kommunikationsprobleme in der Regel. Ist das 3500/22 selbst defekt, muss es ausgetauscht und neu konfiguriert werden.
F: Mein Gepäckträger am 3500er löst immer wieder unerwartet aus. Was ist die wahrscheinlichste Ursache?
A: Überprüfen Sie zuerst die Alarmschwellenwerte. Sind die Alarmschwellenwerte zu nahe an den Auslöseschwellenwerten eingestellt, kann eine normale Betriebsschwingung eine Auslösung bewirken. Stellen Sie außerdem sicher, dass die Relaisausgangskonfiguration der erwarteten Logik des Hostsystems entspricht (normalerweise offen vs. normalerweise geschlossen). Überprüfen Sie das Ereignisprotokoll – es protokolliert den genauen Kanal, den Wert und den Zeitstempel des auslösenden Ereignisses.
F: Woran erkenne ich, ob mein Netzteil des 3500/15 defekt ist?
A: Ein defektes 3500/15 zeigt typischerweise eine Fehler-LED (gelb oder rot) an, bevor es vollständig ausfällt. Möglicherweise bemerken Sie auch zeitweise Kommunikationsausfälle oder Kanalfehler, die mit Netzspannungsschwankungen einhergehen. Tauschen Sie das Gerät beim ersten Aufleuchten der Fehler-LED aus – warten Sie nicht auf einen vollständigen Ausfall, da ein defektes Primärnetzteil mit ausgefallener redundanter Stromversorgung das gesamte Rack lahmlegt.
F: Wird der Bentley Nevada 3500 noch aktuell produziert?
A: Bently Nevada vertreibt und betreut weiterhin das 3500-System, obwohl die Produktpalette durch neuere Plattformen ergänzt wurde. Das 3500 gilt weltweit nach wie vor als Standard für den Schutz kritischer Maschinen in der Öl- und Gasindustrie, der Energieerzeugung und der petrochemischen Industrie. Einige ältere Module (insbesondere ältere Varianten des 3500/22) haben jedoch das Ende ihres Lebenszyklus erreicht – bitte erkundigen Sie sich bei Honeywell (Muttergesellschaft von Bently Nevada) nach der aktuellen Verfügbarkeit.
---
