Siemens S7-300 SM 321, SM 322 und SM 323: Eine Referenz für digitale E/A-Module für ältere Racks

Siemens S7-300 SM 321, SM 322 und SM 323: Eine Referenz für digitale E/A-Module für ältere Racks

October 09, 2026

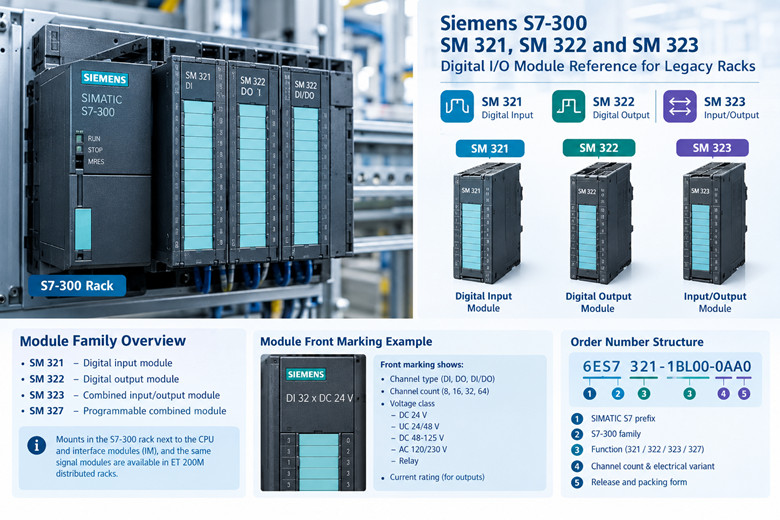

Die digitalen I/O-Familien der S7-300-Serie umfassen SM 321 für Eingänge, SM 322 für Ausgänge und SM 323 für kombinierte Ein-/Ausgänge. SM 327 ist das programmierbare Kombinationsmodul. Sie werden im S7-300-Rack neben der CPU und den Schnittstellenmodulen (IM) montiert. Dieselben Signalmodule finden sich auch in den ET 200M-Verteilerracks. Laut Siemens sind die S7-300- und ET 200M-Familien bis 2033 verfügbar. Dies bedeutet, dass für diese Module eine lange Ersatzteilversorgung gewährleistet ist und sie nicht eingestellt werden. Diese Informationen dienen als Referenz für das Modul, das Sie identifizieren, zuordnen oder ersetzen möchten.



Wie man eine digitale Modulbestellnummer liest



Die Siemens-Bestellnummern für diese Module folgen einem einheitlichen Muster. Lesen Sie sie von links nach rechts.

· 6ES7 ist das Präfix für SIMATIC S7.

· 3 kennzeichnet die S7-300-Familie.

· Die nächste Ziffer gruppiert die Funktion: 321 für digitalen Eingang, 322 für digitalen Ausgang, 323 für kombinierten digitalen Eingang/Ausgang, 327 für programmierbaren kombinierten Eingang/Ausgang.

· Der folgende Block kodiert die Kanalanzahl und die elektrische Variante.

· Der Suffix nach dem letzten Bindestrich gibt den Freigabe- und Verpackungsstatus an, zum Beispiel 0AA0.

Die Modulbeschriftung auf der Vorderseite enthält dieselben Informationen in Klartext. Eine typische Beschriftung lautet „DI 32 x DC 24 V“ oder „DO 16 x AC 120/230 V“. Lesen Sie zuerst den Kanaltyp (DI, DO oder DI/DO), dann die Anzahl (8, 16, 32, 64), anschließend die Spannungsklasse (DC 24 V, UC 24/48 V, DC 48–125 V, AC 120/230 V, Relais) und schließlich die Stromstärke der Ausgänge.

Die Variantenbezeichnung ist wichtig. Die gleiche Kanalanzahl und Spannung können in Standard-, High-Speed-, isolierten und Diagnoseversionen vorkommen. Diese sind in einem Rack, das auf die Funktionen einer bestimmten Variante angewiesen ist, nicht austauschbar.

Die Bestellnummern sind auf dem Typenschild an der Seite des Moduls aufgedruckt. Wenn die vordere Kennzeichnung abgenutzt ist, gilt das Typenschild als maßgebliche Quelle. Ziehen Sie das Modul heraus, um es abzulesen. Identifizieren Sie ein Modul nicht allein anhand des vorderen Etiketts.

Die letzten Ziffern der Bestellnummer enthalten die Freigabe- und Verpackungsform. Zwei Module mit gleicher Funktion und identischen elektrischen Daten können unterschiedliche Freigabezustände aufweisen. Für einen direkten Austausch gleichen Sie die vollständige Bestellnummer ab, sofern das exakte Ersatzteil verfügbar ist. Ist das exakte Ersatzteil nicht verfügbar, vergleichen Sie Funktion und elektrische Daten und überprüfen Sie die Pinbelegung im Moduldatenblatt, bevor Sie die Verkabelung ändern.

Kanaladressen sind nicht Teil der Bestellnummer. Sie werden über den Steckplatz in der STEP 7-Hardwarekonfiguration vergeben. Dasselbe Modul hat in einem anderen Steckplatz unterschiedliche Adressen. Notieren Sie sich die Adressen, bevor Sie ein Modul entfernen.



SM 321, die digitale Eingangsfamilie



SM 321-Module lesen Feldsignale in die CPU ein. Module mit hoher Kanalanzahl verwenden 40-polige Frontanschlüsse. Kleinere AC- und Spezialspannungsmodule verwenden 20-polige Frontanschlüsse. Lesen Sie die Bestellnummer auf dem Modul, bevor Sie ein Ersatzmodul bestellen.

· DI 64 x DC 24 V, Senken- und Quellenwahl: 6ES7321-1BP00-0AA0.

· DI 32 x DC 24 V: 6ES7321-1BL00-0AA0.

· DI 16 x DC 24 V: 6ES7321-1BH02-0AA0.

· DI 16 x DC 24 V High Speed: 6ES7321-1BH10-0AA0.

· DI 16 x UC 24/48 V: 6ES7321-1CH00-0AA0.

· DI 16 x DC 48-125 V: 6ES7321-1CH20-0AA0.

· DI 16 x AC 120/230 V: 6ES7321-1FH00-0AA0.

· DI 8 x AC 120/230 V: 6ES7321-1FF01-0AA0.

· DI 8 x AC 120/230 V, isoliert: 6ES7321-1FF10-0AA0.

Die 24-V-DC-Module sind die gängigen Standardeingänge. Das 32-Kanal-Modul 6ES7321-1BL00-0AA0 belegt zwei Frontanschlüsse mit je 40 Pins und deckt ein dichtes Feld von Endschaltern, Näherungssensoren und potentialfreien Kontakten ab.

Die High-Speed-Variante 6ES7321-1BH10-0AA0 dient der Eingangsfilterung und Flankenauswertung, die das Standardmodul mit 16 Kanälen nicht leisten kann. Die Filterzeit des Standardmoduls begrenzt die kürzeste Signallänge, die es erfassen kann. Wenn eine Anwendung schnelle Impulse zählt oder kurze Ereignisse erfasst, ist das High-Speed-Modul die richtige Wahl; das Standardmodul ist kein Ersatz.

Das UC 24/48-V-Modul 6ES7321-1CH00-0AA0 verarbeitet Wechsel- und Gleichspannungen im Bereich von 24 bis 48 Volt. Es handelt sich um ein älteres Schnittstellenmodul für Umgebungen mit gemischten Signalen. Das DC-Modul 48–125 V 6ES7321-1CH20-0AA0 deckt höhere Gleichsteuerspannungen ab. Die AC-Module 120/230 V 6ES7321-1FH00-0AA0 (16 Kanäle) und 6ES7321-1FF01-0AA0 (8 Kanäle) lesen direkt Wechselstrom-Steuerkreise aus. Die isolierte 8-Kanal-AC-Variante 6ES7321-1FF10-0AA0 bietet zusätzliche Kanaltrennung für Schaltungen, die keine gemeinsame Referenzspannung verwenden dürfen.

Die Eingangsmodule haben keine Nennstromstärke. Die Auswahlkriterien sind Spannungsklasse, Kanalanzahl, Filterverhalten und Isolation.

Eingangsmodule unterstützen sowohl stromabführende als auch stromsenkende Feldgeräte über die Anschlussverdrahtung der entsprechenden Bauteile. Das 64-Kanal-DC-24-V-Modul 6ES7321-1BP00-0AA0 ermöglicht die Auswahl zwischen stromsenkender und stromsenkender Funktion am Stecker. Die anderen DC-Eingangsmodule verwenden die für ihre Klasse übliche Feldgeräteverdrahtung. Die Verdrahtungsregeln für jedes Modul sind im Referenzhandbuch enthalten.

Das Hochgeschwindigkeits-Eingangsmodul wertet Flanken mit einem kürzeren Filter aus und kann Impulse erfassen, die vom Standardmodul nicht erkannt werden. Überprüfen Sie die erforderliche Impulsbreite anhand der Moduldaten, bevor Sie sich auf ein Standardbauteil verlassen.

Die Kabellänge und -führung beeinflussen das Eingangsverhalten in einer störungsanfälligen Schaltanlage. Signalkabel sollten von Antriebs- und Schützkabeln getrennt gehalten werden. Die Eingangsschwelle und die Filterzeit in den Moduldaten entscheiden darüber, ob ein langes oder störungsanfälliges Kabel ein stabiles Signal liefert.

Jedes Eingangsmodul verfügt über eine Kanalgruppenstruktur. Die Gruppe bestimmt die Anzahl der Kanäle mit gemeinsamer Referenz. Lesen Sie das Gruppenlayout in den Moduldaten, bevor Sie Feldschaltungen auf einem Modul kombinieren.



SM 322, die digitale Ausgangsfamilie



Die SM-322-Module steuern die Feldlasten von der CPU aus. Stromstärke pro Kanal und Gesamtstromstärke pro Gruppe bestimmen, welche Lasten ein Modul schalten kann. Das Relaismodul besitzt kein Gleichstrom-Halbleiterelement und schaltet eine andere Lastklasse.

· DO 64 x DC 24 V / 0,3 A, sourcing: 6ES7322-1BP00-0AA0.

· DO 64 x DC 24 V / 0,3 A, sinkend: 6ES7322-1BP50-0AA0.

· DO 32 x DC 24 V / 0,5 A: 6ES7322-1BL00-0AA0. Gesamtstrom 4 A pro Gruppe, 16 A pro Modul.

· DO 32 x AC 120/230 V / 1 A: 6ES7322-1FL00-0AA0.

· DO 16 x DC 24 V / 0,5 A: 6ES7322-1BH01-0AA0.

· DO 16 x DC 24 V / 0,5 A High Speed: 6ES7322-1BH10-0AA0.

· DO 16 x AC 120/230 V / 1 A: 6ES7322-1FH00-0AA0.

· DO 8 x ​​DC 24 V / 2 A: 6ES7322-1BF01-0AA0.

· DO 8 x ​​DC 24 V / 0,5 A mit Diagnoseunterbrechung: 6ES7322-8BF00-0AB0.

· DO 8 x ​​Relais, AC 230 V / 5 A: 6ES7322-1HF10-0AA0.

· DO 8 x ​​DC 48-125 V / 1.5 A: 6ES7322-1CF00-0AA0.

· DO 8 x ​​AC 120/230 V / 2 A: 6ES7322-1FF01-0AA0.

Das 32-Kanal-DC-Modul 6ES7322-1BL00-0AA0 ist ein leistungsstarkes DC-Ausgangsmodul. Es liefert 0,5 A pro Kanal, insgesamt 4 A in der Gruppe und 16 A im Modul. Das 64-Kanal-Modul 6ES7322-1BP00-0AA0 reduziert die Stromstärke auf 0,3 A pro Kanal, um die doppelte Kanalanzahl im gleichen Strombudget unterzubringen. Die Version 6ES7322-1BP50-0AA0, die den Laststrom an das Modul zurückspeist, anstatt ihn abzugeben.

Spannungsversorgung und Spannungssenkung sind keine rein kosmetischen Angelegenheiten. Ein Spannungsversorgungsausgang liefert positive Spannung an die Last. Ein Spannungssenkungsausgang zieht die Last auf niedriges Potenzial. Die Feldverdrahtung und die gemeinsamen Anschlüsse bestimmen, welchen Ausgang ein Panel benötigt. Wird der falsche Ausgang bestellt, kann das Modul die Last in der verdrahteten Konfiguration nicht ansteuern.

Das 8-Kanal-DC-Modul 6ES7322-1BF01-0AA0 (24 V / 2 A) liefert den höchsten Gleichstrom pro Kanal innerhalb der Produktfamilie. Es eignet sich für Schütze, Magnetventile und kleine Bremsen, deren Kanalstrom die 0,5-A-Nennleistung der Standardmodule überschreitet. Die Diagnosevariante 6ES7322-8BF00-0AB0 bietet zusätzlich eine Fehlerstrom-Interrupt-Meldung bei 0,5 A pro Kanal für Schaltungen, in denen die CPU einen Fehler erkennen muss.

Das Relaismodul 6ES7322-1HF10-0AA0 eignet sich für Wechselstromlasten, gemischte AC/DC-Lasten und Stromkreise, die eine echte Trennung erfordern. Es schaltet 230 V Wechselstrom mit 5 A pro Kontakt. Da die Relaiskontakte mit der Anzahl der Schaltzyklen verschleißen, bestimmen die Anzahl der Schaltzyklen und die Art der Last die Lebensdauer des Relais.

Das 48-125 V DC-Modul 6ES7322-1CF00-0AA0 und die AC 120/230 V-Module 6ES7322-1FH00-0AA0 bei 1 A und 6ES7322-1FF01-0AA0 bei 2 A ermöglichen die direkte Steuerung von AC- und höheren DC-Stromkreisen ohne zwischengeschaltetes Relais.

Induktive Lasten erfordern besondere Aufmerksamkeit an Halbleiterausgängen. Schütze, Magnetventile und Ventile erzeugen eine Abschaltspannung. Die Moduldaten geben die Schaltleistung und den Stoßstrom für jedes Ausgangsmodul an. Eine induktive Last, die die Kanalbelastbarkeit überschreitet, kann einen Halbleiterausgang mit der Zeit zerstören. Verwenden Sie bei induktiven und großen Lasten ein Zwischenrelais oder das Relaisausgangsmodul.

Die maximale Strombelastbarkeit des Moduls ist thermisch bedingt, nicht rein elektrisch. Das 32-Kanal-DC-Ausgangsmodul ist auf 4 A pro Gruppe und 16 A pro Modul begrenzt. Verteilen Sie die Last auf mehrere Gruppen, sodass keine Gruppe ihre maximale Stromstärke überschreitet. Die Gruppengrenzen sind in den Moduldaten angegeben.

Glühlampen und kapazitive Lasten ziehen einen deutlich höheren Einschaltstrom als ihren Dauerstrom. Lesen Sie die Schaltleistung jedes Moduls, bevor Sie eine kapazitive Last anschließen. Das Relaisausgangsmodul kann andere Lasttypen verarbeiten als ein Halbleitermodul derselben Spannungsklasse.

Ausgangsmodule gruppieren ihre Kanäle in gemeinsamen Anschlüssen. Die Gruppenanzahl und die Anzahl der Kanäle pro Gruppe bestimmen die Anordnung der gemeinsamen Lastanschlüsse am Frontstecker. Passen Sie die Feldverdrahtung an die Gruppenbelegung des Ersatzmoduls an.



SM 323 kombinierte Module und das programmierbare Modul SM 327



Die kombinierten Module vereinen Ein- und Ausgänge auf einem Modul. Dadurch sparen sie Steckplätze in einem Rack, in dem keine freien Positionen mehr vorhanden sind.

· SM 323 DI 16 / DO 16 x DC 24 V / 0,5 A: 6ES7323-1BL00-0AA0.

· SM 323 DI 8 / DO 8 x ​​DC 24 V / 0,5 A: 6ES7323-1BH01-0AA0.

· SM 327 DI 8 / DO 8 x ​​DC 24 V / 0,5 A, programmierbar: 6ES7327-1BH00-0AB0.

Das 16/16-Modul 6ES7323-1BL00-0AA0 ist ein kompaktes Kombinationsbauteil. Es verfügt über 16 DC-24-V-Eingänge und 16 DC-24-V-/0,5-A-Ausgänge in einem Gehäuse. Es verwendet 40-polige Frontanschlüsse für Ein- und Ausgänge.

Das 8/8-Modul 6ES7323-1BH01-0AA0 ist das kleine Kombinationsbauteil für Racks mit geringer I/O-Anzahl und begrenztem Steckplatzbedarf.

Das programmierbare Modul SM 327 (6ES7327-1BH00-0AB0) verfügt über 8 Eingänge und 8 Ausgänge (24 V DC, 0,5 A). Es ist programmierbar, d. h. das Kanalverhalten wird im Projekt festgelegt und ist nicht fest in der Hardware verankert. Es gehört zur älteren Produktreihe programmierbarer Signalmodule. Beim Austausch ist es als separates Bauteil zu behandeln. Ein Standardmodul SM 323 mit derselben Kanalanzahl ist nicht programmierbar.

Kombinierte Module reduzieren die Anzahl der Steckplätze. Sie verringern jedoch auch die Flexibilität des Racks: Fällt die Eingangsseite aus, fällt auch die Ausgangsseite aus, und die Kanalanzahl ist auf feste Paare begrenzt.



Elektrische Gegebenheiten, die über den Austausch entscheiden



Die Auswahl des Ersatzes erfolgt anhand einer kurzen Liste harter elektrischer Fakten, nicht allein anhand der Kanalanzahl.

Spannungsklasse. Ein 24-V-DC-Modul kann kein 120/230-V-AC-Modul ersetzen. Eingangsschwelle und Ausgangsschaltelement sind auf die jeweilige Spannungsklasse ausgelegt. AC-Module erkennen und schalten Wechselstrom, DC-Module erkennen und schalten Gleichstrom. Das UC-24/48-V-Eingangsmodul bildet die Ausnahme, da es beide Spannungsarten verarbeiten kann und das einzige hier aufgeführte Modul mit klassenübergreifendem Eingang ist.

Stromstärke pro Kanal und Gruppe. Die Ausgangsmodule sind pro Kanal und Gruppe begrenzt. Das 32-Kanal-DC-Ausgangsmodul ermöglicht 0,5 A pro Kanal, eine Gruppenbegrenzung von 4 A und eine Modulbegrenzung von 16 A. Durch den Austausch gegen das 64-Kanal-Modul 6ES7322-1BP00-0AA0 halbiert sich die Nennstromstärke pro Kanal auf 0,3 A, wodurch das Gesamtbudget knapper wird. Eine Last, die mit dem 32-Kanal-Modul betrieben wurde, kann die Schaltleistung des 64-Kanal-Moduls überschreiten. Achten Sie auf die Gesamtstromstärke der Gruppe, nicht nur auf die Kanalanzahl.

Stromquelle versus Stromsenke. Dies sind separate Ordnungsnummern innerhalb derselben Kanalanzahl. Der 64-Kanal-DC-Ausgang ist in beiden Ausführungen verfügbar. Eine für die eine Ausführung ausgelegte Verdrahtung kann die Last in der anderen Ausführung nicht korrekt ansteuern.

Isolation. Das isolierte Eingangsmodul 6ES7321-1FF10-0AA0 ist für Anwendungen vorgesehen, die eine Kanal- und Schaltungsisolation erfordern. Ein nicht isoliertes Modul ist kein direkter Ersatz, wenn die Isolation Teil des Designs ist.

Filter- und Geschwindigkeitsvariante. Standard- und Hochgeschwindigkeitsmodule teilen sich die Kanalanzahl. Das Standardmodul erfüllt nicht die Timing-Anforderungen einer Anwendung, die für das Hochgeschwindigkeitsmodul entwickelt wurde. Ermitteln Sie vor dem Austausch das Variantensuffix.

Breite des Frontsteckers. Dies ist die häufigste Fehlerquelle, die vor Ort Zeit kostet. Ein 40-poliges Modul benötigt einen 40-poligen Frontstecker. Ein 20-poliges Modul benötigt einen 20-poligen Frontstecker. Der Stecker führt die Feldverdrahtung und ist ein separates Bauteil. Beim Austausch eines Moduls kann entweder der vorhandene Frontstecker wiederverwendet oder die Verdrahtung angepasst werden. Ob der alte Stecker zum neuen Modul passt, hängt von der Modulfamilie und der Pinbelegung ab.

Verwenden Sie den vorderen Stecker nur dann wieder, wenn das neue Modul die gleiche Bestellnummer oder ein gleichwertiges Modul mit identischer Pinbelegung hat. Bei einer Änderung der Pinbelegung stellt die alte Verdrahtung einen Fehler dar. Verlegen Sie die Kabel nur unter Berücksichtigung der Pinbelegung des neuen Moduls. Gehen Sie nicht davon aus, dass ein optisch ähnliches Modul die gleiche Pinbelegung wie das defekte Modul aufweist.

Rackbreite und Steckplatz. Alle S7-300 Signalmodule sind einlagig, außer wenn ein Modul zwei Anschlüsse belegt. Die 64-Kanal- und 32-Kanal-Varianten verwenden zwei 40-polige Steckverbinder. Prüfen Sie, ob die Rackposition die Anschlüsse und die Kabelführung zulässt.

Kommunikation über die Backplane. Signalmodule kommunizieren über den Backplane-Bus mit der CPU. Die CPU liest und schreibt die Module über deren zugewiesene Adressen. Ein Ersatzmodul desselben Typs nutzt dieselbe Kommunikation und erfordert keine Programmänderung. Ein anderer Modultyp kann das Datenlayout verändern und eine Konfigurationsänderung notwendig machen.

Lastspannungsversorgung. DC-Ausgangsmodule benötigen eine Lastspannungsversorgung an den Modulanschlüssen. Die Moduldaten geben den Nennlastspannungsbereich für jedes Bauteil an. Stellen Sie sicher, dass die Versorgungsspannung des Schaltschranks innerhalb dieses Bereichs liegt, bevor Sie ein Ersatzteil anschließen. AC-Ausgangsmodule beziehen ihre Lastspannung vom Feldstromkreis.

Potenzielle Trennung. Die Isolation zwischen Feldseite und Backplane-Bus ist pro Modul ein festgelegter Wert. Wenn die Auslegung auf dieser Trennung basiert, muss sie eingehalten werden. Das isolierte Eingangsmodul 6ES7321-1FF10-0AA0 ist das richtige Bauteil, wenn eine Kanal-zu-Kanal- oder Feld-zu-Bus-Trennung erforderlich ist.

Moduldiagnose. Einige Module senden Diagnosedaten auf Modulebene an die CPU, andere nicht. Das Diagnoseausgabemodul 6ES7322-8BF00-0AB0 sendet Daten auf Modul- und Kanalebene. Ein Standardmodul tut dies nicht. Wenn das Programm Diagnosedaten vom Modul liest, muss das Ersatzmodul dieselben Diagnosefunktionen unterstützen.



Den richtigen Ersatz identifizieren, wenn die Markierung abgenutzt ist



Abgenutzte Markierungen an der Vorderseite sind typisch für Module, die jahrelang in einem heißen Panel betrieben wurden. Zwei Quellen klären die Identität.

Das Typenschild an der Seite des Moduls enthält die vollständige Bestellnummer. Ziehen Sie das Modul heraus und lesen Sie die Nummer ab. Die Bestellnummer auf dem Typenschild ist die zu bestellende Bestellnummer. Die Bestellnummern auf dem vorderen Etikett und dem Typenschild sind identisch.

In Schritt 7 wird die Hardwarekonfiguration so konfiguriert, wie sie von der CPU erkannt wird. Öffnen Sie das Projekt, wählen Sie das Rack aus und lesen Sie den Steckplatz aus. Der Hardwarekatalog speichert die Bestellnummer und den Modultyp für jeden Steckplatz. Wenn das physische Modul und der konfigurierte Steckplatz nicht übereinstimmen, meldet die CPU eine Modulabweichung. Lesen Sie die konfigurierte Bestellnummer vom Steckplatz aus und vergleichen Sie sie mit der Typenschildangabe des physischen Moduls.

Der Steckplatz in STEP 7 zeigt Ihnen auch die Kanaladressen an. Notieren Sie sich den Adressbereich, bevor Sie ein Modul entnehmen. Die Adressen bleiben dem Steckplatz zugeordnet, sodass bei einem Austausch gegen ein Modul desselben Typs keine Adressänderung im Programm erforderlich ist.

Wenn das Typenschild ebenfalls unleserlich ist, gehen Sie anhand des Verhaltens vor. Zählen Sie die Anschlüsse. Lesen Sie die Verdrahtung des Frontsteckers. Vergleichen Sie die Spannungsklasse an den Feldanschlüssen. Vergleichen Sie die Kanalanzahl mit den Feldgeräten. Wählen Sie dann die passende Bestellnummer und überprüfen Sie diese anhand des Feldes in STEP 7.

Die Pinbelegung entnehmen Sie dem Moduldatenhandbuch. Die Pin-Tabellen finden Sie in der Moduldatenreferenz S7-300 (Siemens-Bestellnummer 6ES7398-8FA10-8BA0, Dokument A5E00105505). Es existieren Ausgaben bis Mai 2022. Verwenden Sie die Ausgabe, die der Modulgeneration im Rack entspricht.

Zur Beschaffung dieser Module, Ersatzteile für Siemens-Automatisierung Deckt die Produktpalette der älteren Signalmodule ab. Für die breitere Rack-Hardware, SPS-Hardware deckt die angrenzenden Teile ab. Die oben genannten Moduldaten sind dieselben Referenzdaten, die ein Wartungstechniker am Bedienfeld abliest.



Häufig gestellte Fragen



Kann ich ein SM 321 DI 16 x DC 24 V Modul durch ein DI 32 x DC 24 V Modul ersetzen?

Ein direkter Austausch ist nicht möglich. Die Kanalanzahl, die Adressen und die Steckerbreite können unterschiedlich sein. Das 16-Kanal-Modul verwendet möglicherweise einen 20-poligen Stecker, während das 32-Kanal-Modul einen 40-poligen Stecker benötigt. Vergleichen Sie daher zuerst die Bestellnummer und bestätigen Sie anschließend die Adressen und den Stecker.

Kann ich ein Quellausgabemodul verwenden, wenn ein Senkenausgabemodul installiert ist?

Nein. Der Lastpfad ist umgekehrt. Die Feldverdrahtung und die gemeinsamen Lastanschlüsse sind für eine Richtung ausgelegt. Verwenden Sie die gleiche Stromquelle oder -ableitung, die anhand der Bestellnummer übereinstimmt.

Passt das 64-Kanal-DI- oder DO-Modul in denselben Steckplatz wie ein 32-Kanal-Modul?

Es mag zwar die gleiche Breite haben, benötigt aber zwei 40-polige Frontanschlüsse. Überprüfen Sie die Rackverkabelung und Kabelführung, bevor Sie den Austausch vornehmen.

Was ersetzt die 6ES7322-1BH01-0AA0, falls diese nicht verfügbar ist?

Lesen Sie die Bestellnummer und das Typenschild. Vergleichen Sie anschließend Spannungsklasse, Kanalanzahl, Stromstärke pro Kanal, Stromquelle oder -senke sowie Steckerbreite. Der 16-Kanal-DC-Ausgang (24 V, 0,5 A) ist in verschiedenen Varianten erhältlich, darunter auch die High-Speed-Variante, die sich im Verhalten unterscheiden. Verwenden Sie nicht die Kanalanzahl allein für einen Austausch.

Kann ein Relais-Ausgangsmodul ein DC-Halbleiter-Ausgangsmodul ersetzen?

Für viele Gleichstromlasten ja, innerhalb der Nennspannung des Relaiskontakts und der zulässigen Schaltzyklen. Das Relais ist für 230 V Wechselstrom und 5 A pro Kontakt im hier aufgeführten Modul ausgelegt. Relaiskontakte verschleißen mit der Zeit, daher sollte die Schaltfrequenz vor der Auswahl berücksichtigt werden. Für schnelles Gleichstromschalten ist das Halbleitermodul die richtige Wahl.

Muss ich das Programm ändern, wenn ich ein Modul mit derselben Bestellnummer austausche?

Nein. Die Adressen bleiben dem Steckplatz zugeordnet. Bei einem Austauschgerät derselben Bestellung ist keine Adressänderung erforderlich. Achten Sie darauf, dass die Verkabelung des Frontsteckers der Pinbelegung entspricht.

Was liefert mir die Diagnoseunterbrechung auf 6ES7322-8BF00-0AB0?

Modul- und Kanaldiagnosedaten werden an die CPU gemeldet. Wenn das Programm diese Diagnosedaten auswertet, kann ein Standardmodul ohne diese Daten nicht als Ersatz dienen. Die CPU erkennt zwar das Modul, aber nicht die vom Programm erwarteten Diagnosedaten.

Wie lange werden diese Module verfügbar sein?

Siemens gibt an, dass die Produktfamilien S7-300 und ET 200M bis 2033 verfügbar sind. Dies ist die Herstellerangabe. In der Praxis nehmen die Bestellmengen jedoch mit der Zeit ab, weshalb die exakte Übereinstimmung mit dem Bauteil entscheidend ist.

Wo finde ich die Pinbelegung eines Moduls, bevor ich die Verkabelung ändere?

Die Datenreferenz für das Automatisierungssystemmodul S7-300, 6ES7398-8FA10-8BA0, Dokument A5E00105505, finden Sie hier. Lesen Sie die für Ihre Modulgeneration passende Ausgabe. Die Pinbelegung im Handbuch ist maßgebend für die Steckerverdrahtung.

Ist das SM 327 baugleich mit dem SM 323, nur mit mehr Kanälen?

Nein. Das SM 327 ist ein programmierbares Modul. Sein Kanalverhalten wird im Projekt festgelegt. Das SM 323 ist ein festfunktionales kombiniertes I/O-Modul. Achten Sie auf die richtige Bestellnummer.

Wie kann ich ein 16-Kanal-Modul von einem 32-Kanal-Modul unterscheiden, wenn das Etikett fehlt?

Zählen Sie die Pins des Frontsteckers. Ein 20-poliger Stecker deutet bei kleinen Modulen auf eine geringere Kanalanzahl hin. Ein 40-poliger Stecker steht je nach Bauteil für 16 oder 32 Kanäle. Lesen Sie anschließend das Typenschild und vergleichen Sie die Angaben mit dem STEP-7-Slot.

Kann ich ein 40-poliges Modul und ein 20-poliges Modul im selben Rack mischen?

Ja. Das Rack enthält Module unterschiedlicher Breite und Steckergrößen. Jedes Modul hat seinen eigenen Frontanschluss und seine eigene Pinbelegung. Die Rackposition und der Adressbereich stellen die Verbindung zum Programm her.

Was passiert, wenn ich ein Modul mit einer anderen Bestellnummer in einen konfigurierten Steckplatz installiere?

Die CPU vergleicht das physische Modul mit dem konfigurierten Typ. Bei Abweichungen meldet die CPU eine Modulabweichung oder einen Konfigurationsfehler. Der Steckplatz kann möglicherweise nicht ausgeführt werden. Stellen Sie sicher, dass die konfigurierte Auftragsnummer aus dem STEP-7-Steckplatz übernommen wird.

Benötige ich den Frontanschluss, um ein Modul zu bestellen?

Der Frontstecker ist ein separater Artikel. Prüfen Sie beim Bestellen eines Ersatzmoduls, ob der vorhandene Stecker passt. Falls die Pinbelegung abweicht, bestellen Sie den passenden Stecker für das neue Modul und schließen Sie die Kabel mithilfe der Pinbelegungstabelle an.

Sind die AC 120/230 V-Module zwischen den 8-Kanal- und 16-Kanal-Komponenten austauschbar?

Nein. Sie unterscheiden sich in der Kanalanzahl und der Steckerbreite. Vergleichen Sie die Bestellnummer und die Feldverdrahtung mit der Pinbelegungstabelle.

---------------------------------------------------------
