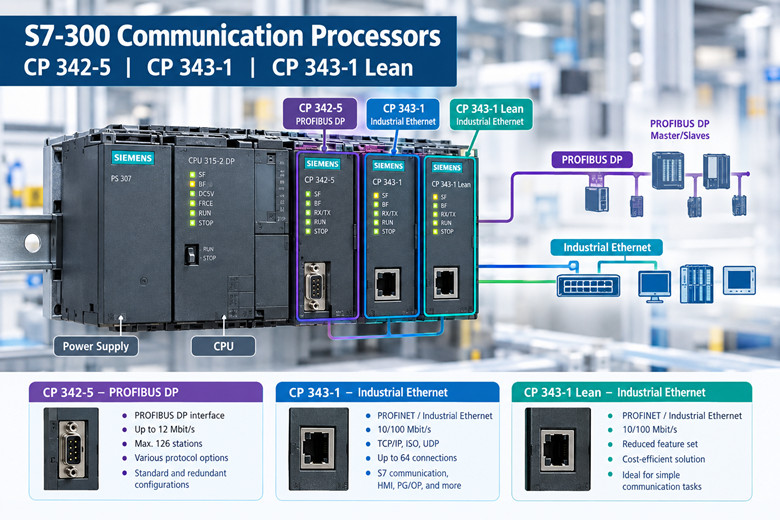

Siemens S7-300 Kommunikationsprozessoren: CP 342-5, CP 343-1 und CP 343-1 Lean

Ein Kommunikationsprozessor belegt einen physischen Steckplatz im S7-300-Rack, übernimmt aber keine Steuerungsaufgaben. Seine einzige Funktion besteht darin, Daten zwischen der CPU und einem Netzwerk zu übertragen. Das Verständnis dieser Trennung ist der erste Schritt zur Diagnose, warum ein Kommunikationsprozessor keine Verbindung herstellt.

Die SIMATIC S7-300 wurde nach dem modularen Prinzip entwickelt. Eine Schiene trägt das Netzteil, die CPU und verschiedene Signalmodule. Die CPU verwaltet das Anwenderprogramm, das Prozessabbild und die Busaktivität der Backplane, die das Rack miteinander verbindet. Alle anderen Module sind der CPU unterstellt.

Ein Kommunikationsprozessor bildet in einem Punkt eine Ausnahme von diesem Muster. Er wertet das Benutzerprogramm nicht aus und liest keine Eingaben oder steuert Ausgaben im üblichen Sinne. Seine Aufgabe ist es, eine unabhängige Schnittstelle zu einem externen Netzwerk mit eigener Firmware, eigenem Speicher und eigenem Verbindungsmanagement zu betreiben. Die CPU behandelt den Kommunikationsprozessor als Partnermodul, das Datenblöcke und Statusmeldungen über die Backplane austauscht.

Diese architektonische Grenze regelt nahezu alles, was ein Wartungstechniker über diese Module wissen muss. Verbindungsgrenzen sind CP-Grenzen, nicht CPU-Grenzen. Das LED-Verhalten ist CP-Verhalten. Die Firmware-Version ist eine CP-Eigenschaft. Wenn die Kommunikation ausfällt, während die Steuerung weiterläuft, liegt der Fehler fast immer auf der CP-Seite der Grenze.

Was ein Kommunikationsprozessor in einem S7-300-Rack macht

Ein CP (Control Panel) ist gleichzeitig auf zwei Seiten am Bus beteiligt. Auf der Rückseite kommuniziert er über den Backplane-Bus mit der CPU und fordert Daten über eine definierte Schnittstelle aus Datenblöcken, Parameterzuweisungen und Diagnosedatensätzen an und sendet diese zurück. Auf der Vorderseite steuert er einen oder mehrere physische Ports zu einem externen Netzwerk an, sei es PROFIBUS DP, Industrial Ethernet oder eine proprietäre serielle Verbindung in älteren Familien.

Diese Konstruktion ermöglicht es, dass der CP ausfallen kann, ohne den Anlagenprozess zu unterbrechen. Verliert ein CP seine Netzwerkverbindung, führt die CPU ihr Programm weiterhin aus und steuert die Maschine. Lediglich der Datenaustausch über den ausgefallenen Pfad wird unterbrochen. Dies ist eine beabsichtigte Konstruktionsfunktion und gleichzeitig der Grund dafür, dass Kommunikationsstörungen unbemerkt bleiben können, bis ein Bediener meldet, dass ein Überwachungssystem seine Werte verloren hat.

Der Datenaustausch zwischen CPU und CP erfolgt nicht instantan. Er ist ein definierter Zyklus aus Anfragen und Bestätigungen, gesteuert durch den Scan der Backplane und den Verbindungsstatus im Netzwerk. Liest ein Supervisor einen Wert zu früh nach einer Änderung, kann dieser Wert noch den vorherigen Austausch widerspiegeln. Das Verständnis des Austauschmodells verhindert eine Fehldiagnose, die fälschlicherweise als Timing-Artefakt statt als Fehler interpretiert wird.

Jeder Konfigurationspunkt (CP) enthält eine Parameterzuweisung, die vom Hardware-Konfigurationstool generiert und heruntergeladen wird. Diese Zuweisung definiert Adressen, Verbindungsendpunkte, Protokolloptionen und das Diagnoseverhalten. Ein CP ohne gültige Zuweisung kann nicht online geschaltet werden, selbst wenn seine LEDs Strom anzeigen. Die Konfiguration ist daher Bestandteil der Hardware und keine optionale, darüberliegende Schicht.

Eine CP verfügt über eine eigene Firmware, die vom Betriebssystem der CPU getrennt ist. Die Firmware-Version bestimmt, welche Funktionen verfügbar sind. Geräte mit derselben Bestellnummer können im Laufe der Jahre mit unterschiedlicher Firmware ausgeliefert werden, und eine Ersatz-CP mit der korrekten Bestellnummer, aber einer anderen Firmware-Version, kann sich anders verhalten als das ersetzte Gerät.

Die praktische Konsequenz all dessen ist eine Diagnosesequenz entlang der Schnittstelle. Zuerst wird geprüft, ob CPU und CP über die Backplane kommunizieren. Dann wird geprüft, ob der CP über eine gültige Netzwerkschnittstelle verfügt. Anschließend wird geprüft, ob der Netzwerkpartner antwortet. Erst wenn diese drei Schichten geklärt sind, ist es sinnvoll, das Anwendungsprogramm zu untersuchen.

Die CP-Familien, die Ihnen begegnen werden: PROFIBUS, Industrial Ethernet und der integrierte Port

Die Kommunikationsprozessoren für den S7-300 lassen sich in drei große Kategorien einteilen, wobei die Kategorie das Netzwerk bestimmt, das das Modul bedient.

Die erste Kategorie umfasst die PROFIBUS-DP-Kommunikationsprozessoren, beispielsweise den CP 342-5. Diese Prozessorfamilie stattet eine CPU mit einer PROFIBUS-DP-Schnittstelle aus, die unabhängig vom integrierten DP-Port der CPU arbeitet. Sie kann als DP-Master oder DP-Slave fungieren und kommt zum Einsatz, wenn ein Rack eine zweite PROFIBUS-Leitung, ein dichter belegtes DP-Segment oder eine vom CPU-Port isolierte DP-Schnittstelle benötigt – sei es aus Diagnose- oder Architekturgründen.

Die zweite Kategorie umfasst die industriellen Ethernet-Kommunikationsprozessoren, vertreten durch die Modelle CP 343-1 und CP 343-1 Lean. Diese Module verbinden das Rack mit Ethernet-Netzwerken und unterstützen eine Vielzahl von Protokollen, von der klassischen S7-Kommunikation über ISO- und TCP/IP-Transport bis hin zu PROFINET-IO-Funktionen. Diese Produktfamilie dominiert den Bedarf an modernen Ersatzgeräten, da Ethernet das Netzwerk ist, das heute von den meisten Überwachungs-, Historianisierungs- und Engineering-Systemen genutzt wird.

Die dritte Kategorie ist der integrierte Port, der kein separates Modul darstellt. Viele S7-300-CPUs verfügen je nach CPU-Typ über einen integrierten PROFIBUS-DP-Port, einen integrierten PROFINET-Port oder beides. Der integrierte Port ist kein CP (Control Panel), sondern eine CPU-Funktion. Er nutzt die CPU-Ressourcen mit und wird in der Hardwarekonfiguration als Teil der CPU und nicht als separater Steckplatzeintrag aufgeführt.

Diese Unterscheidung ist für die Zählung und die Fehlerlokalisierung wichtig. Ein Rack mit integriertem Ethernet-Port und einem CP 343-1 verfügt über zwei unabhängige Ethernet-Schnittstellen, sodass ein Ausfall der einen Schnittstelle nicht zwangsläufig die andere beeinträchtigt. Ein Rack, das nur über einen integrierten Port verfügt, hat keinen CP-Steckplatz, der bei einem Netzwerkausfall überprüft werden kann; die Diagnose erfolgt daher innerhalb der CPU.

Dies ist auch für die Kompatibilität mit anderen Herstellern und das Alter des Designs relevant. Die CP 343-1-Familie ist das Modul, das spezifiziert wurde, wenn eine Anlage Ethernet-Konnektivität in einem Rack benötigte, dessen CPU keinen integrierten Ethernet-Anschluss besaß oder der integrierte Port bereits anderweitig belegt war. Viele ältere Installationen wurden genau auf dieser Basis errichtet, und diese Racks bestimmen heute den Bedarf an Ersatzteilen.

Eine vierte Kategorie, der serielle Kommunikationsprozessor, existierte bereits in der früheren S7-300-Serie. Die Bestellnummern lagen je nach Funktion im Bereich 6GK7 342-5, 6ES7 340 und 6ES7 341. Serielle Kommunikationsprozessoren werden in diesem Artikel nicht behandelt. Wartungstechniker, die ein Rack inventarisieren, sollten jedoch beachten, dass nicht jeder Kommunikationsprozessor in einer älteren Installation ein Netzwerkmodul ist. Die Bestellnummer auf dem Etikett klärt diese Frage schneller als jede Annahme über die Frontplatte.

In allen Kategorien bleibt das Funktionsprinzip gleich. Das Modul verfügt über eine Netzwerkschnittstelle, die CPU über das Programm und die Backplane überträgt die Daten zwischen beiden. Dieses Prinzip gilt unabhängig davon, ob es sich beim externen Medium um einen geschirmten Zweidrahtbus, ein verdrilltes Ethernet-Kabel oder ein Glasfasersegment hinter einem Konverter handelt.

CP 343-1 und CP 343-1 Lean: Lesen der Auftragsnummer und der Merkmalsaufteilung

Das hier beschriebene CP 343-1 trägt die Bestellnummer 6GK7343-1EX30-0XE0. Dieser Code setzt sich aus einem Familienpräfix, einer Variantenziffer, einem Versionsfeld und einem Lieferfeld zusammen. Jedes dieser Felder sollte vor einer Kauf- oder Ersatzentscheidung sorgfältig geprüft werden.

Das in diesem Artikel verwendete Modul verbindet eine SIMATIC S7-300 über ISO und TCP/IP mit Industrial Ethernet. Es verfügt über einen integrierten Zwei-Port-Switch auf Basis des Kommunikationschips ERTEC 200 und bietet zwei RJ45-Ports mit 10/100 Mbit/s. Je nach Konfiguration kann es als PROFINET IO-Controller oder als PROFINET IO-Gerät fungieren.

Der Funktionsumfang der Kommunikationsmodule umfasst S7-Kommunikation, Abruf- und Schreibdienste, Senden und Empfangen über RFC1006, Multicast, DHCP und NTP-Zeitsynchronisierung. Konkret ermöglicht diese Kombination die Erfassung von Überwachungsdaten, den Zugriff für Techniker, die Zeitsynchronisierung innerhalb einer Anlage und die Peer-to-Peer-Kommunikation zwischen Steuerungen – alles über ein einziges Modul.

Siemens gibt für diese Familie maximal acht Kommunikations- oder Funktionsmodule pro CPU als Planungslimit an und weist darauf hin, dass die genaue Anzahl vom CPU-Typ abhängt. Dieses Limit ist eine CPU-Eigenschaft, ausgedrückt als Modulanzahl. Daher kann eine CPU mit einem größeren Kommunikationsbudget mehr CPs aufnehmen als eine kompakte CPU mit einem kleineren. Die für ein bestimmtes Rack geltende Anzahl muss anhand der CPU des jeweiligen Racks ermittelt werden und kann nicht allein aus dem Datenblatt des CP abgeleitet werden.

Das CP 343-1 Lean trägt die Bestellnummer 6GK7343-1CX10-0XE0. Die Bezeichnung „Lean“ kennzeichnet einen reduzierten Funktionsumfang zu geringeren Kosten. Die Reduzierung betrifft hauptsächlich das Protokoll und das Verbindungsprofil, nicht jedoch die physische Schnittstelle. Ein Lean-Modul verfügt weiterhin über zwei RJ45-Ports mit 10/100 Mbit/s, sodass die Verkabelung und die Switch-Topologie im Schrank identisch mit denen des vollständigen CP 343-1 sind.

Die Funktionsaufteilung des Lean-Moduls ist spezifisch. Es unterstützt TCP/IP und UDP, RFC1006-Sende- und Empfangsdienste, Abruf- und Schreibdienste sowie S7-Kommunikation in der Serverfunktion. Es kann als PROFINET-IO-Gerät fungieren. Es verfügt jedoch nicht über die PROFINET-IO-Controller-Funktionalität des vollständigen Moduls und auch nicht über dessen Multicast-, DHCP- und NTP-Funktionsumfang.

Die Anschlussanzahlen unterscheiden sich in einem für die Auslegung entscheidenden Punkt. Der CP 343-1 Lean unterstützt maximal acht SEND/RECEIVE-Verbindungen und maximal vier S7-Verbindungen, mit bis zu zwölf aktiven Verbindungen im Multiprotokoll-Modus. Der vollständige CP 343-1 weist diese eingeschränkten Grenzwerte nicht auf, da er für Racks mit höherem Bedarf an simultaner Nutzung vorgesehen ist.

Die Aufteilung, dargestellt als einfacher Vergleich und nicht als Tabelle, sieht wie folgt aus: Vollständiges CP 343-1: ISO und TCP/IP, PROFINET IO-Controller oder IO-Gerät, integrierter Zwei-Port-Switch, S7-Kommunikation, Fetch/Write, RFC1006 Send/Receive, Multicast, DHCP, NTP. Schlankes CP 343-1: TCP/IP und UDP, RFC1006 Send/Receive, Fetch/Write, S7-Kommunikation als Server, nur PROFINET IO-Gerät, zwei RJ45-Ports, acht Send/Receive-Verbindungen, vier S7-Verbindungen, zwölf aktive Verbindungen im Multi-Protokoll-Modus.

Die Auswahlregel ergibt sich direkt aus diesen Listen. Soll das Rack PROFINET-E/A-Geräte steuern, ist das vollständige CP 343-1 erforderlich. Soll das Rack lediglich als E/A-Gerät an einem fremden PROFINET-Controller fungieren oder lediglich einen Datenaustausch für die Systemüberwachung und den Zugriff für Entwickler benötigen, genügt das Lean-Modul und wurde entsprechend bepreist.

Beide Module sind auf den Produktseiten von Siemens unter den hier aufgeführten Artikelnummern als „Produktstornierung“ oder „Ersatzteil“ gekennzeichnet. Dieser Status bedeutet nicht, dass die Module nicht mehr funktionieren oder dass der Support für bestehende Installationen eingestellt wird. Er bedeutet lediglich, dass die Neuproduktion von der Ersatzteilverfügbarkeit und nicht von der laufenden Serienfertigung abhängt.

Die Kenntnis der Bestellnummern ist die wichtigste Fähigkeit bei der Beschaffung beider Module. Das Präfix 6GK7343 kennzeichnet die Familie der Ethernet-Kommunikationsprozessoren. Die folgenden Ziffern unterscheiden Variante und Version, und der letzte Block gibt die Lieferform an. Zwei Module, die auf der Vorderseite identisch aussehen, können unterschiedliche Bestellnummern mit verschiedenen Firmware-Versionen und Funktionsumfängen aufweisen. Maßgeblich ist das Etikett auf dem Modul, nicht dessen Aussehen.

Stimmt die genaue Bezeichnung eines Moduls mit keiner der in diesem Artikel aufgeführten Bezeichnungen überein, muss die vollständige Bestellnummer vom Moduletikett abgelesen und anhand dieser Zeichenfolge gesucht werden. Siemens hat im Laufe der Produktionszeit der Produktfamilie mehrere Versionen herausgegeben, und das Versionsfeld wird am häufigsten übersehen.

CP 342-5 und der PROFIBUS DP-Pfad

Der CP 342-5 ist der PROFIBUS DP-Kommunikationsprozessor für den S7-300. Seine Bestellnummer beginnt mit 6GK7342, und der genaue Code muss vom Moduletikett abgelesen werden, da im Laufe der Produktionszeit dieses Typs mehrere Versionen existieren.

Seine Aufgabe ist es, dem Rack eine PROFIBUS-DP-Schnittstelle bereitzustellen, die unabhängig von der CPU arbeitet. Der Ausdruck „unabhängig von der CPU“ ist hierbei entscheidend. Der CP verarbeitet das DP-Protokoll in seinem eigenen Prozessor und Speicher und tauscht die resultierenden Daten über die Backplane mit der CPU aus. Die CPU selbst wird nicht für die Verarbeitung von DP-Telegrammen benötigt.

Ein CP 342-5 kann als DP-Master oder DP-Slave konfiguriert werden. Als Master fragt er die ihm zugewiesenen DP-Slaves ab und verwaltet die Eingabe- und Ausgabebilder, die die CPU liest und schreibt. Als Slave beantwortet er die Abfragen eines externen DP-Masters und stellt die Daten des Racks einem Netzwerk zur Verfügung, das er nicht kontrolliert.

Die Masterrolle kommt häufiger bei Nachrüstungs- und Erweiterungsarbeiten zum Einsatz. Wenn ein Werk ein neues DP-Segment hinzufügt oder ein bestehendes Segment teilt, um die Kabellängen zu verkürzen und die Fehleranfälligkeit zu reduzieren, stellt der CP 342-5 die zweite Masterrolle bereit, ohne den integrierten Port oder das Programm der CPU zu beeinträchtigen.

Die Slave-Rolle kommt zum Einsatz, wenn ein älteres S7-300-Rack Daten an einen neueren Controller bereitstellen muss oder wenn ein S7-300-Rack als untergeordnete Station eines anderen fungieren soll. In der Slave-Konfiguration ist der Control Panel (CP) als verteilte E/A-Station konfiguriert, und das Rack verhält sich gegenüber dem externen Master wie eine ET-200-Station.

Da die DP-Verarbeitung außerhalb der CPU erfolgt, isoliert der CP 342-5 DP-Fehler auch vom Steuerungsprogramm. Ein defektes DP-Segment, ein ausgefallener Slave oder ein Buskurzschluss beeinträchtigen den CP und das betroffene Segment, während die CPU weiterhin alle anderen vom Rack gesteuerten Komponenten verwaltet. Die Diagnosedatensätze für den Fehler werden im CP gespeichert und über das Hardware-Konfigurationstool ausgelesen.

Das von einem CP 342-5 bediente DP-Segment unterliegt den Standardregeln von PROFIBUS. Die Segmentlänge hängt von der Übertragungsrate, dem Kabeltyp, der Anzahl der Repeater und der Busauslastung ab. Diese Regeln gelten für ein CP-gesteuertes Segment genauso wie für ein CPU-gesteuertes, da der CP ein konformer DP-Master oder -Slave mit identischem Verhalten auf der physikalischen Schicht ist.

Für die Beschaffung gelten dieselben praktischen Anweisungen wie für die Ethernet-Familie. Lesen Sie die vollständige Bestellnummer vom Moduletikett ab und verwenden Sie diese Zeichenfolge als Teileidentifikation. Die Versionen des CP 342-5 unterscheiden sich in Firmware und Funktionsumfang. Ein Ersatzmodul muss daher sowohl den Anforderungen als auch den Funktionen der installierten Version entsprechen. Käufer, die ein älteres S7-300-Rack weiterhin betreiben, sollten die vollständige Zeichenfolge bei der Inventur erfassen, solange das Modul noch im Rack lesbar ist, und nicht erst im Fehlerfall, wenn die Leitung unterbrochen ist.

Wie viele Module und Verbindungen eine CPU tatsächlich tragen wird

Zwei separate Grenzwerte regeln die Kommunikationskapazität eines Racks. Werden diese Grenzwerte verwechselt, entstehen Designs, die sich nicht kompilieren lassen, oder Verbindungen, die sich nicht öffnen lassen.

Die erste Beschränkung betrifft die Anzahl der Kommunikations- und Funktionsmodule, die eine CPU verarbeiten kann. Siemens gibt für die CP 343-1-Familie bis zu acht solcher Module pro CPU an und weist darauf hin, dass die genaue Anzahl vom CPU-Typ abhängt. Dies ist eine Hardware-Konfigurationsgrenze. Wird diese überschritten, lehnt das Konfigurationstool die Zuordnung ab.

Die zweite Beschränkung betrifft die Anzahl gleichzeitiger Verbindungen, die ein einzelner CP verwalten kann. Dies ist eine Modulbegrenzung, die in der Firmware und im Speicher des CP selbst festgelegt ist. Für den CP 343-1 Lean liegen die angegebenen Höchstwerte bei acht SEND/RECEIVE-Verbindungen, vier S7-Verbindungen und bis zu zwölf aktiven Verbindungen im Multi-Protokoll-Modus. Der vollständige CP 343-1 weist diese reduzierten Höchstwerte nicht auf, was den Kauf der Vollversion rechtfertigt.

Die gesamte Kommunikationskapazität eines Racks lässt sich daher nicht durch eine einzige Zahl beschreiben. Sie hängt davon ab, welche CPU vorhanden ist, wie viele CPs die CPU akzeptiert und welche CP-Varianten verbaut sind. Zwei Racks, die auf derselben Schiene mit der gleichen Anzahl an Steckplätzen montiert sind, können je nach diesen drei Variablen sehr unterschiedliche Verbindungsanzahlen aufweisen.

Die Anzahl der Verbindungen richtet sich nach Rollen, nicht nach Kabelanzahl. Ein einzelnes übergeordnetes System, das S7-Verbindungen zur Datenerfassung öffnet, belegt S7-Verbindungen. Peer-Controller, die konfigurierte S7-Kommunikation öffnen, belegen ebenfalls S7-Verbindungen. Sende- und Empfangsdienste über RFC1006 belegen SEND/RECEIVE-Verbindungen. Der Betrieb mehrerer Protokolle kann die Gesamtzahl der aktiven Verbindungen erhöhen, wobei die protokollspezifischen Obergrenzen weiterhin gelten.

Der praktische Test besteht aus Bestandsaufnahme und Berechnung. Jedes System, das eine Verbindung zum Rack herstellt, wird aufgelistet, nach Protokoll klassifiziert und die Anforderungen mit den veröffentlichten Grenzwerten des installierten Control Panels (CP) verglichen. Überschreitet die Summe einen Grenzwert, liegt kein Fehler im Rack vor, sondern es gibt eine Auslegungsgrenze. Abhilfe schaffen eine andere CP-Variante, ein zusätzliches CP oder eine Umverteilung der Verbindungen auf die verfügbaren Schnittstellen.

Der integrierte Port verändert die Berechnung. Verfügt eine CPU über einen integrierten Ethernet- oder PROFINET-Port, bietet dieser Port eine eigene Verbindungskapazität unabhängig von jedem CP. Ein Rack mit einem integrierten Port und einem CP 343-1 Lean kann seinen gesamten Verbindungsbedarf decken, selbst wenn die Kapazität des Lean allein knapp bemessen erscheint, da der integrierte Port einen Teil der Last übernimmt.

Die Kenntnis der Schnittstellenzugehörigkeit ermöglicht die Modifizierung eines Racks ohne Neukonstruktion. Beim Hinzufügen eines neuen Historians oder eines neuen Überwachungsknotens stellt sich zunächst die Frage, an welche Schnittstelle dieser angeschlossen wird, und anschließend, ob die Schnittstelle noch über ausreichend Kapazität verfügt.

Die Begrenzung der Modulanzahl stellt die schwierigere Einschränkung dar, da das Hinzufügen eines Kommunikationsmoduls (CP) einen Steckplatz belegt. Wenn eine CPU nur eine begrenzte Anzahl von Kommunikationsmodulen akzeptiert und diese Steckplätze bereits belegt sind, steht ein zusätzliches CP nicht als Lösung zur Verfügung. In diesem Fall muss entweder eine CPU mit höherer Kapazität verwendet oder die Verbindungen auf bestehenden Modulen zusammengeführt werden.

Die LEDs ablesen, wenn ein CP nicht online geht

Die LED-Diagnose eines Control Panels folgt der gleichen mehrschichtigen Logik wie die Architektur. Das Frontpanel meldet den Status des Moduls, den Status der Backplane-Schnittstelle und den Status der Netzwerkschnittstelle. Durch das Auslesen dieser Informationen in dieser Reihenfolge lässt sich der Fehler auf eine Ebene eingrenzen, bevor Software gestartet wird.

Die Betriebs- und Betriebsanzeigen bestätigen die Funktionsfähigkeit des Moduls. Eine Kontrollleuchte ohne jegliche Beleuchtung weist auf ein Problem mit der Stromversorgung oder dem Sitz hin, was eher auf ein Problem im Gehäuse als auf ein Netzwerkproblem zurückzuführen ist. Zunächst sollte geprüft werden, ob das Modul korrekt auf der Schiene sitzt, der Backplane-Anschluss eingerastet ist und die Stromversorgung des Racks die erforderliche Spannung an die Modulreihe liefert.

Die Busfehleranzeige (sofern vorhanden) signalisiert den Kommunikationsstatus der CPU über die Backplane. Leuchtet die Fehleranzeige ohne Netzwerkaktivität, deutet dies auf ein Konfigurationsproblem oder ein Problem auf der CPU-Seite hin, nicht auf ein Kabelproblem. Häufige Ursachen sind eine erstellte, aber nicht heruntergeladene Konfiguration, eine Konfiguration, die nicht mit der physischen Steckplatzbelegung übereinstimmt, oder ein Adresskonflikt im Rack.

Die Netzwerkindikatoren geben den Status der externen Schnittstelle an. Bei der CP 343-1-Familie sind diese den beiden RJ45-Ports zugeordnet und zeigen den Verbindungs- und Aktivitätsstatus an. Ein Port ohne Verbindung hat keine elektrische Verbindung zu einem Partnergerät, was auf ein Problem mit der Verkabelung oder dem Switch hindeutet. Ein Port mit Verbindung, aber ohne Aktivität, hat eine aktive physische Verbindung, aber keinen Datenverkehr. In diesem Fall sollte die Fehlersuche auf die Adressierung, die Protokollkonfiguration oder das Partnergerät selbst konzentriert werden.

Der Diagnosepuffer und die Moduldiagnosedatensätze enthalten mehr Details als das LED-Panel. Das Hardware-Konfigurationstool liest diese Datensätze und meldet spezifische Fehlerzustände, darunter Konfigurationsfehler, Verbindungsfehler und Hardwaredefekte. Wenn die LEDs auf die Rückwandplatine oder eine Verbindung zeigen, identifiziert der Diagnosedatensatz die genaue Ursache.

Ein CP, der keine Verbindung herstellt, weist häufig eine gültige Konfiguration auf, die nicht der Realität entspricht. Die Parameterzuweisung kann eine geänderte Peer-Adresse, eine vom Peer nicht unterstützte Protokolloption oder einen Verbindungstyp angeben, der die Kapazitätsgrenze des Moduls überschreitet. Die LEDs zeigen zwar eine Verbindung an und signalisieren möglicherweise Aktivität, die Verbindung selbst kommt jedoch nicht zustande, da der Fehler in der Zuweisung und nicht in der Leitung liegt.

Eine Diskrepanz zwischen Firmware und Funktionsumfang stellt eine separate Fehlerklasse dar, die nicht durch LEDs angezeigt wird. Wenn eine Funktion konfiguriert wurde, die von der installierten Firmware nicht unterstützt wird, kann das Modul die Konfiguration ablehnen oder beim Verbindungsaufbau einen Fehler verursachen. Das Auslesen der Firmware-Version des Moduls und der Vergleich mit dem konfigurierten Funktionsumfang behebt diese Fehlerklasse.

Der Austausch ist der letzte, nicht der erste Schritt. Die zeitsparendste Vorgehensweise ist: zuerst die physische Komponente, dann die Backplane, dann das Netzwerk, dann die Konfiguration, dann die Firmware und erst dann die Hardware. Bei einem Großteil der als defekt zurückgesendeten CPs stellt sich heraus, dass die Ursache in der Konfiguration oder der Verkabelung liegt, sobald die einzelnen Ebenen der Reihe nach bearbeitet werden.

Warum diese Module nun im Ersatzteilstatus liegen

Die Produktion der S7-300 wurde am 1. Oktober 2025 mit Erreichen des Statusmeilensteins PM410 eingestellt. Das endgültige Produktions- und Verkaufsende (Meilenstein PM490) ist für den 1. Oktober 2033 geplant. Siemens gibt an, dass die S7-300- und ET-200M-Familien bis 2033 als Ersatzteile verfügbar sind.

Dieser Zeitplan ordnet die CP 342-5, die CP 343-1 und die CP 343-1 Lean einer langen Ersatzteilversorgungsphase zu, anstatt sie ganz einzustellen. Ersatzteilstatus bedeutet, dass die Module über den Ersatzteilvertrieb des Herstellers für einen definierten Zeitraum weiterhin erhältlich sind, obwohl die Serienproduktion eingestellt und der jeweilige Typ aus dem aktiven Katalog entfernt wurde.

Für ein Werk mit S7-300-Racks bedeutet dieser Status in der Praxis eine Änderung im Lieferverhalten, nicht aber eine Funktionsänderung. Bestehende Module bleiben in Betrieb und werden während des betreffenden Zeitraums weiterhin repariert und ausgetauscht. Neue Teile werden über die Ersatzteilkanäle geliefert, mit den damit verbundenen Lieferzeiten und Preisen.

Der 1. Oktober 2025 als Ankündigungstermin hat eine zweite, für die Planung relevante Konsequenz. Berater und Systemintegratoren, die S7-300 in Neuanlagen spezifiziert haben, sind auf aktuelle Plattformen umgestiegen. Das bedeutet, dass die installierte Basis von S7-300-Racks nun eine feste, aber stetig schrumpfende Größe darstellt. Der Ersatzteilbedarf stammt aus dieser Basis, und die Module, die den Betrieb gewährleisten, werden zunehmend von spezialisierten Anbietern und nicht mehr ausschließlich über den ursprünglichen Vertriebskanal bezogen.

Der Meilenstein 2033 definiert den Planungshorizont. Anlagen, die S7-300-Racks über dieses Datum hinaus betreiben wollen, sollten die Jahre dazwischen nutzen, um entweder ausreichend Ersatzteile vorzuhalten oder die Migration zu planen. Beide Strategien schließen sich nicht aus, und viele Anlagen verfolgen beide parallel, indem sie kritische Module lagern und gleichzeitig den Austausch der Racks planen, deren Prozessunterbrechungen die höchsten Kosten verursachen.

Die Kritikalität eines kritischen Bauteils (CP) für eine bestimmte Anlage bestimmt die benötigte Ersatzteilmenge. Ein Rack, dessen CP lediglich Überwachungsdaten enthält, kann einen CP-Ausfall über Stunden oder Tage tolerieren. Ein Rack, dessen CP Verriegelungsdaten für eine andere Steuerung enthält, toleriert einen Ausfall hingegen möglicherweise nicht einmal Minuten. Die korrekte Ersatzteilmenge ergibt sich aus den Prozessfolgen und nicht aus einer einheitlichen Lagerhaltungsregel.

Die Versorgung mit diesen Modulen umfasst auch den Markt für wiederaufbereitete und überschüssige Module. Dies ist relevant, da der Zeitraum bis 2033 lang ist und die installierte Basis begrenzt ist. Ein sauberes, geprüftes Modul eines seriösen Anbieters erfüllt dieselbe Funktion wie ein neues, sofern Bestellnummer und Firmware übereinstimmen. Ersatzteile für Siemens-Automatisierung Die Beschaffung über einen Spezialisten kann die Lücke zwischen einem Ausfall und der nächsten planmäßigen Abschaltung schließen.

Das zu vermeidende Risiko besteht in einer erst im Fehlerfall entdeckten Inkompatibilität. Ein Modul, das ohne Überprüfung der genauen Bestellnummer und Firmware gekauft wurde, kann mit einem Funktionsumfang geliefert werden, der nicht mit der Konfiguration im SPS-Programm übereinstimmt. Die Folge dieser Inkompatibilität ist ein zweiter Ausfall – genau das Ergebnis, das durch den Kauf des Ersatzteils verhindert werden sollte.

Was Sie vor dem Kauf eines Ersatzgeräts aufzeichnen sollten

Der wichtigste Datensatz ist die vollständige Bestellnummer, die vom Moduletikett abgelesen wird. Bei der Ethernet-Familie beginnt diese mit 6GK7343, beim CP 342-5 mit 6GK7342. Die vollständige Zeichenfolge, einschließlich des Lieferblocks, identifiziert das Bauteil. Alles, was nicht die vollständige Zeichenfolge enthält, ist eine Schätzung.

Der zweite Datensatz ist die Firmware-Version, die vom Modul mithilfe des Hardware-Konfigurationstools ausgelesen wird. Die Firmware bestimmt den Funktionsumfang, und ein Austausch mit einer anderen Firmware-Version erfüllt möglicherweise nicht die Konfigurationsanforderungen. Ist ein Downgrade nicht möglich, stellt die Mindestversion der Firmware eine Kaufbeschränkung dar.

Der dritte Datensatz enthält die physische Steckplatzposition und das Rack-Layout. Die Steckplatzposition ist Teil der Hardwarekonfiguration, und ein Ersatzgerät muss dieselbe Position einnehmen, damit die heruntergeladene Konfiguration weiterhin mit dem physischen Rack übereinstimmt. Ein Foto des Racks mit sichtbaren Steckplatznummern dauert nur eine Minute und verhindert eine Reihe von Konfigurationsfehlern, deren Behebung unter Zeitdruck sehr aufwendig wäre.

Der vierte Datensatz beschreibt die Netzwerktopologie des Moduls, einschließlich der Portbelegung eines CP mit zwei Ports. Ein CP 343-1 oder CP 343-1 Lean verfügt über zwei RJ45-Ports, und die Zuordnung der Ports zu den einzelnen Segmenten ist Teil der Installationsidentität. Durch die Speicherung dieser Zuordnung kann ein Ersatzgerät korrekt verkabelt werden, ohne dass die Topologie bei einem Herunterfahren neu ermittelt werden muss.

Der fünfte Datensatz ist das Verbindungsinventar, klassifiziert nach Protokoll und geprüft auf die maximale Belastbarkeit des Moduls. Dieser Datensatz ist für die Bestellung eines Ersatzmoduls nicht erforderlich, dient aber der Bestätigung, dass das Ersatzmodul die bestehende Verbindungslast tragen kann. Nähert sich die Last einer maximalen Belastbarkeit, sollten die Entscheidung über den Austausch und die Kapazitätsanpassung gemeinsam getroffen werden.

Der sechste Eintrag gibt den CPU-Typ im Rack an, da die Modulanzahlbegrenzung eine CPU-Eigenschaft ist. Ein Werk, das einen Ersatz-CP für mehrere Racks standardisiert, sollte sicherstellen, dass das gewählte Modul mit jedem der verwendeten CPU-Typen kompatibel ist.

Die Bestandsführung ist genauso wichtig wie die einzelnen Datensätze. Ein Werk, das diese sechs Punkte für jeden CP (Control Panel) bei intakten Regalen erfasst, verfügt über ein Ersatzteilprogramm. Ein Werk, das die Daten erst nach einem Ausfall erfasst, muss hingegen Reparaturmaßnahmen ergreifen. Der Unterschied wird in Stunden Ausfallzeit gemessen, die Kosten der Datensätze in Minuten.

Bei Racks mit mehreren CPs sollten die Datensätze pro Modul und nicht pro Rack geführt werden. Zwei CPs im selben Rack können unterschiedliche Varianten mit verschiedenen Funktionsumfängen sein, und ein Datensatz auf Rack-Ebene kann sie nicht unterscheiden.

Der Kauf selbst ist dann ein Abgleichvorgang. Bestellnummer stimmt überein, Firmware-Version erfüllt, Funktionsumfang mit dem Anschlussbestand abgeglichen und Steckplatzposition beibehalten. Ein Ersatzteil, das diese vier Bedingungen erfüllt, versetzt das Rack ohne Konfigurationsänderung in seinen vorherigen Zustand zurück – die Definition eines erfolgreichen Ersatzteileinsatzes für einen Kommunikationsprozessor.

Kann das installierte Modul nicht exakt ersetzt werden, weil die Version nicht mehr erhältlich ist, erfolgt ein dokumentierter Austausch: Es wird die höchste verfügbare Version mit derselben Bestellnummer eingesetzt. Dabei werden die Funktionskonfigurationen mit der neueren Firmware abgeglichen und die Anschlussliste mit den Spezifikationen des neueren Moduls abgeglichen. Ein solcher Austausch ist innerhalb der Ersatzteilfrist zulässig, sofern er dokumentiert und nicht improvisiert erfolgt.

Käufer, die einen Lagerbestand an älteren S7-300-Kommunikationssystemen aufbauen, sollten auch Wert auf Konsistenz legen. Es ist sinnvoller, eine Variante vorzuhalten, die zu den meisten Racks passt, als mehrere Varianten mit nur teilweiser Übereinstimmung, da ein Ersatzgerät, das nur in eines von zwölf Racks passt, eher eine Belastung als ein Vorteil darstellt. Siemens SPS-Module Die als Lagerbestand gehaltenen Artikel sollten aus den im gesamten Werk erfassten Auftragsnummern ausgewählt werden, gewichtet nach der Kritikalität der Regale, die sie bedienen.

Der letzte Schritt ist die Überprüfung vor dem Einbau. Ein Ersatzmodul sollte, wenn möglich, vor Ort mit dem Hardware-Konfigurationstool ausgelesen, seine Bestellnummer und Firmware mit den Kaufdaten abgeglichen und anschließend während eines abgeschalteten Zeitfensters in ein laufendes Rack eingebaut werden. Die Überprüfung vor Ort dauert nur wenige Minuten und verhindert, dass eine Inkompatibilität im ungünstigsten Moment entdeckt wird.

Ein Kommunikationsprozessor belegt einen Steckplatz, führt aber kein Programm aus. Er verfügt über eine Schnittstelle, ein Firmware-Image, eine Konfiguration und eine festgelegte Anzahl an Verbindungen. Die S7-300-Produktreihe wurde am 1. Oktober 2025 in den Ersatzteilstatus überführt, die Produktionseinstellung ist für den 1. Oktober 2033 geplant. Bis dahin sind die in Betrieb befindlichen Racks auf passende Ersatzteile angewiesen, und die für die Kommunikationsprozessoren in diesen Racks geführten Aufzeichnungen bestimmen, wie schnell ein Fehler behoben werden kann. Siemens S7-300 Ersatzteile Die Abfrage einer vollständigen Bestellnummer und einer Firmware-Version ist das, was die Kommunikation eines Legacy-Racks aufrechterhält.
