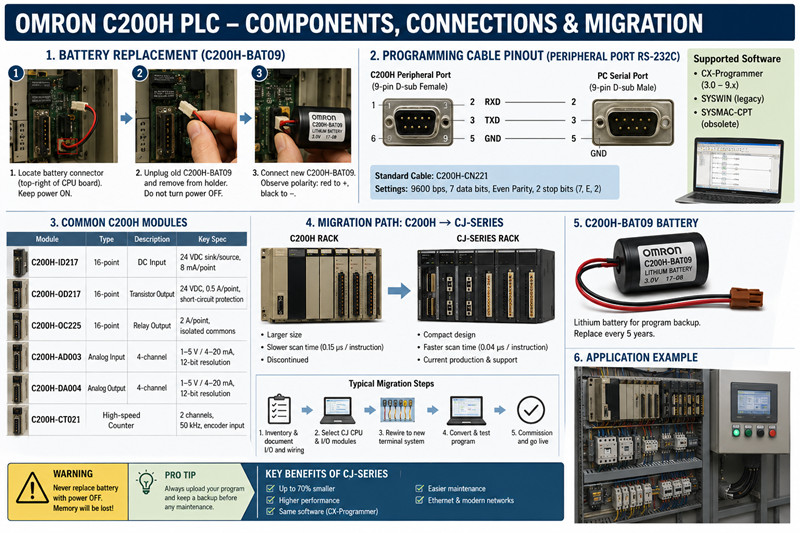

Der Omron C200H Die speicherprogrammierbare Steuerung (SPS) war einst das Rückgrat der industriellen Automatisierung in Fabriken weltweit. Omron hat die Produktion dieser Systeme vor Jahren offiziell eingestellt, und Wartungstechniker, die diese Altsysteme betreuen, stehen vor einer ernüchternden Realität: Ersatzteile werden knapp, die Dokumentation ist verstreut, und Werksleiter drängen auf Modernisierungen. Wenn Sie in Ihrer Produktion noch eine C200H einsetzen – und das tun viele –, ist dieser Leitfaden genau das Richtige für Sie. Wir behandeln den Batteriewechsel ohne Datenverlust, die Pinbelegung der Programmierkabel, die Softwarekompatibilität, die aktuelle Modulverfügbarkeit und einen realistischen Migrationspfad zur CJ-Serie.

1. Batteriewechsel: C200H-BAT09 und Vorgehensweise zum Austausch ohne Datenverlust

Der C200H verwendet eine Lithium-Backup-Batterie (Omron-Teilenummer C200H-BAT09), um das Benutzerprogramm und den Speicher der CPU bei Stromausfall zu erhalten. Die typische Batterielebensdauer beträgt 5 Jahre unter normalen Umgebungsbedingungen. Bei sinkender Batteriespannung blinkt die ALARM-LED der CPU oder die Anzeige „BAT LOW“ erscheint auf dem Programmiergerät. Tauschen Sie die Batterie umgehend aus – eine leere Batterie während eines Anlagenstillstands führt nach dem Neustart zu einer leeren CPU.

Bezugsquellen: Die C200H-BAT09 wird von Omron nicht mehr hergestellt, ist aber noch bei spezialisierten Automatisierungsdistributoren und Restpostenhändlern erhältlich. Auf tztechio.com führen wir Original-Omron-C200H-BAT09-Einheiten. Vermeiden Sie minderwertige Lithiumzellen ohne Anschluss und Spannungsregler; eine nicht spezifikationsgemäße Batterie kann auslaufen oder im CPU-Gehäuse überhitzen.

Schrittweise Austauschprozedur:

1. Schalten Sie die SPS ein und schließen Sie ein Programmiergerät an (Handprogrammiergerät oder CX-Programmer über Kabel).

2. Laden Sie das gesamte Programm in Ihre Programmiersoftware hoch und speichern Sie eine Sicherungskopie auf der Festplatte.

3. Lassen Sie die Hauptstromversorgung während des gesamten Austauschs eingeschaltet – dadurch wird der Arbeitsspeicher über das Netzteil und nicht über die Batterie mit Strom versorgt.

4. Öffnen Sie die vordere Abdeckung des Prozessors. Suchen Sie den Batterieanschluss oben rechts auf der Hauptplatine.

5. Den alten Stecker C200H-BAT09 vorsichtig abziehen. Den Akku aus seiner Halterung entnehmen.

6. Setzen Sie die neue Batterie C200H-BAT09 ein und stecken Sie den Stecker fest ein. Achten Sie auf die Polarität: rotes Kabel an +, schwarzes Kabel an –.

7. Schließen Sie die Abdeckung. Überprüfen Sie am Programmiergerät, ob der Speicher intakt ist. Löschen Sie gegebenenfalls das Batteriefehlerflag (CX-Programmer: Klicken Sie im SPS-Status auf „Batteriefehler löschen“).

8. Notieren Sie das Austauschdatum auf dem Etikett an der Innenseite der CPU-Abdeckung.

Wichtiger Hinweis: Tauschen Sie die Batterie niemals bei ausgeschaltetem Gerät aus. Selbst der Superkondensator als Notstromversorgung ist bei einigen C200H-CPU-Revisionen innerhalb von 20 Minuten leer. Sollte eine Stromunterbrechung unvermeidbar sein, muss die Stromversorgung innerhalb von 60 Sekunden nach dem Abklemmen der Batterie wiederhergestellt werden.

2. Programmierkabel & Software: Kabelbelegung und Kompatibilität mit dem CX-Programmer

Für die Programmierung des C200H werden ein Peripheriekabel und kompatible Software benötigt. Die Standardverbindung erfolgt über RS-232C via Peripherieanschluss (eine 9-polige D-Sub-Buchse am Prozessor oder ein optionaler Peripherieanschlussadapter).

Kabeltypen und Pinbelegung:

· C200H-CN221 (Omron Original): Verbindet den Peripherieanschluss des C200H mit einer 9-poligen RS-232-Schnittstelle eines PCs. Pinbelegung: 2→2 (RXD), 3→3 (TXD), 5→5 (GND). Für die meisten Anwendungen sind keine Handshake-Leitungen erforderlich.

· USB-zu-RS232-Adapter: Diese funktionieren, wenn der Adapter einen originalen FTDI- oder Prolific-PL2303-Chipsatz verwendet. Vermeiden Sie billige Nachahmungen – diese verursachen Übertragungsfehler, die das Programm beim Hoch-/Herunterladen beschädigen können.

· CQM1-CIF02 (Peripheriegeräte-zu-RS232-Adapter): Erforderlich, wenn Ihre C200H-CPU über den älteren runden 8-Pin-Peripherieanschluss verfügt. Verwenden Sie diesen Adapter zusammen mit einem Standard-RS-232-Kabel (ohne Kabeldurchführung).

Softwareoptionen:

· CX-Programmer (Version 3.0 bis 9.x): Unterstützt die C200H vollständig. Neuere CX-Programmer-Versionen (9.5 und höher) laufen unter Windows 10/11, benötigen jedoch den Legacy-Treibermodus. Stellen Sie das SPS-Modell auf „C200H“ und den Netzwerktyp auf „SYSMAC WAY“ oder „Toolbus“ ein.

· SYSWIN (ältere Omron-Software): Funktioniert, ist aber auf sehr alte Windows-Versionen beschränkt. Nicht empfehlenswert.

· SYSMAC-CPT: Deckt die C200H-Programmierung ab, ist aber veraltet. Nur verwenden, wenn Sie bereits eine Lizenz besitzen.

· Software-Download: CX-Programmer wird weiterhin von Omron im Rahmen des FA Integrated Tool Package vertrieben. Es gibt keine kostenlose Version. Einige Drittanbieter bieten „Testversionen“ an – diese enthalten häufig Schadsoftware. Erwerben Sie eine Lizenz oder arbeiten Sie mit einem Distributor zusammen, der ein Lizenzpaket anbietet.

Kommunikationseinstellungen: 9600 Baud, 7 Datenbits, gerade Parität, 2 Stoppbits (7, E, 2) – dies ist das Standardprotokoll C200H SYSMAC WAY. CX-Programmer erkennt diese Einstellungen in den meisten Fällen automatisch.

3. Gemeinsame Modulreferenz: ID217, OD217 und andere E/A-Module

Obwohl die Produktion des C200H eingestellt wurde, sind viele I/O-Module weiterhin über Restpostenkanäle erhältlich. Die gefragtesten Module sind:

Modul | Typ | Beschreibung

C200H-ID217 | 16-Punkt-DC-Eingang | 24 VDC Senke/Quelle, 8 mA pro Punkt, abnehmbarer Klemmenblock

C200H-OD217 | 16-Punkt-Transistorausgang | 24 V DC, 0,5 A pro Punkt, Kurzschlussschutz

C200H-OC225 | 16-Punkt-Relaisausgang | 2 A pro Punkt, isolierte Masse, austauschbare Relais

C200H-AD003 | Analogeingangsmodul | 4 Kanäle, 1–5 V / 4–20 mA, 12-Bit-Auflösung

C200H-DA004 | Analogausgangsmodul | 4 Kanäle, 1–5 V / 4–20 mA, 12-Bit-Auflösung

C200H-CT021 | Hochgeschwindigkeitszähler | 2 Kanäle, 50 kHz, Encoder-Eingang

Verfügbarkeit: Die Module C200H-ID217 und C200H-OD217 sind besonders gefragt, da DC-E/A-Racks im Feld den höchsten elektrischen Belastungen ausgesetzt sind. Wir haben beide Module regelmäßig auf Lager. Relaisausgangsmodule (OC225) sind ebenfalls beliebt in älteren Förder- und Verpackungslinien, die keine Hochgeschwindigkeitsschaltung benötigen.

Was Sie vor dem Kauf gebrauchter Module überprüfen sollten:

· Überprüfen Sie die Pins des Rückwandplatinenanschlusses auf Verbiegungen oder Korrosion.

· Testen Sie die LED-Anzeigen mit einer 24-VDC-Quelle an den Eingängen.

· Für analoge Module fordern Sie einen Kalibrierungsbericht oder Testwerte an.

4. Migrationspfad: C200H → CJ-Serie – Was zu beachten ist

Irgendwann erreicht jede C200H-Anlage einen Punkt, an dem ein Modul ausfällt, Ersatzteile teurer sind als eine neue SPS oder der Betrieb einen qualifizierten Programmierer verliert. Der naheliegende Upgrade-Pfad ist die Omron CJ-Serie (CJ1, CJ2 oder die neuere NJ/NX-Serie für Motion Control).

Warum die CJ-Serie?

· Gleiche Programmierumgebung (CX-Programmer) – Ihre Ingenieure benötigen keine Umschulung.

· Deutlich schnellere Scanzeiten (0,04 μs pro Basisbefehl gegenüber 0,15 μs beim C200H).

· Kompakte Stellfläche – bis zu 70 % kleiner als ein C200H-Rack.

· Aktuelle Produktion, volle Garantie und weltweiter Support.

Verkabelungskompatibilität – die harte Wahrheit:

Die I/O-Module der Serien C200H und CJ verwenden unterschiedliche Backplane-Architekturen und Anschlüsse. Ein C200H-ID217 kann nicht einfach aus einem alten Rack ausgebaut und in eine Basisstation der Serie CJ eingesteckt werden. Die Verkabelung muss neu angeschlossen oder angepasst werden.

Praktische Migrationsschritte:

9. Erstellen Sie ein Inventar Ihres Racks: Dokumentieren Sie jedes Modul, jede Steckplatzposition und jede Anschlussbelegung. Erstellen Sie einen Verdrahtungsplan.

10. Wählen Sie eine CPU der CJ-Serie anhand der Anzahl der E/A-Ports und der Programmgröße. Eine CJ2M-CPU31 eignet sich für die meisten mittelgroßen C200H-Ersatzinstallationen. Für größere Installationen bietet die CJ2H-CPU64 160.000 Schritte und Ethernet/IP.

11. Auswahl der E/A-Module: Die CJ-Serie verwendet CJ1W-* Module (z. B. ersetzt CJ1W-ID211 die Funktion von C200H-ID217; CJ1W-OD211 ersetzt OD217). Sie bieten die gleichen elektrischen Eigenschaften in einem kleineren Bauformfaktor.

12. Schreiben Sie das Programm neu – versuchen Sie keine direkte Konvertierung. Der Befehlssatz der CJ-Serie ist eine Obermenge des C200H-Befehlssatzes, die Adressierung ist jedoch anders (die E/A-Speicherbelegungen sind vollständig neu strukturiert). Das Tool „SPS konvertieren“ von CX-Programmer ist ein Ausgangspunkt, eine manuelle Überprüfung ist jedoch zwingend erforderlich.

13. Überarbeitung des Bedienfelds: Die CJ-Serie verwendet ein 32- oder 64-poliges Klemmenblocksystem, nicht die Einzelmodulverdrahtung des C200H. Planen Sie die Positionierung einer neuen Klemmenleiste und eines neuen Kabelkanals ein.

14. Offline-Inbetriebnahme: Testen Sie das neue Programm auf der CPU der CJ-Serie im Simulatormodus, bevor Sie die alte C200H außer Betrieb nehmen.

Aufschlüsselung der Migrationskosten (typisches 64-E/A-System):

Artikel | Geschätzte Kosten

CJ2M-CPU31 + Netzteil + 4-Steckplatz-Basis | 650–900 $

CJ1W I/O-Module (entspricht den vorhandenen C200H I/O-Modulen) | 100–250 US-Dollar pro Modul

Verkabelungsarbeiten (im Haus, 16–24 Stunden) | 800–1800 $

Programmierung & Auftragserteilung | 500–2000 US-Dollar

Gesamtkosten (geschätzt): 2.050–4.950 USD

Vergleicht man dies mit den Kosten eines einzigen ausgefallenen C200H-OD217 während eines ungeplanten Stillstands, so amortisiert sich die Migration oft schon innerhalb eines Produktionszyklus.

5. Preise und Verfügbarkeit: Wo Sie den C200H jetzt auf Lager finden

Die Ersatzteile für den C200H werden nicht mehr hergestellt, daher besteht der Markt ausschließlich aus Gebraucht- und Restposten. Folgendes können Sie erwarten:

· C200H-CPU01/03: 150–300 $ (gebraucht, getestet)

· Batterie C200H-BAT09: 25–45 $ (neue Lagerware)

· C200H-ID217: 60–120 $ (gebraucht, geprüft)

· C200H-OD217: 70–150 $ (gebraucht, geprüft)

· C200H-OC225: 50–100 $ (gebraucht, geprüft)

· C200H-AD003: 100–200 $ (gebraucht, Kalibrierung erforderlich)

· C200H-RM001 (Remote-I/O-Master): 80–180 $

Bei tztechio.com finden Sie eine sorgfältig ausgewählte Palette an C200H-Modulen, die alle vor der Veröffentlichung getestet wurden. Für alle, die auf ein neues System umsteigen möchten, bieten wir außerdem Systeme der CJ-Serie zu wettbewerbsfähigen Preisen an. Unsere aktuelle Lagerverfügbarkeit finden Sie in der Kategorie „SPS“ und im Omron-Bereich.

Profi-Tipp: Wenn Sie C200H-Ersatzteile kaufen, um eine Produktionslinie für weitere 2–3 Jahre am Laufen zu halten, sollten Sie mindestens ein Ersatznetzteil (C200H-PS201 oder PS221) pro Rack besorgen. Netzteilkondensatoren altern und fallen häufiger aus als CPU-Platinen.

6. FAQ – Häufig gestellte Fragen von Käufern

F: Kann ich anstelle der C200H-BAT09 eine handelsübliche Lithiumbatterie vom Typ CR17345 verwenden?

A: Die Zelle hat die gleiche Größe (CR17345), aber die C200H-BAT09 verfügt über einen vorinstallierten Stecker mit polaritätsspezifischem Gehäuse und eine Spannungsreglerschaltung. Eine Zelle ohne Regler kann die CPU-Platine beschädigen. Verwenden Sie das Originalteil.

F: Funktioniert CX-Programmer unter Windows 10 mit dem C200H?

A: Ja, CX-Programmer Version 9.5 und höher läuft unter Windows 10/11 64-Bit. Sie müssen die älteren USB/Seriell-Treiber im Kompatibilitätsmodus installieren. Wenn Sie einen USB-zu-RS232-Adapter verwenden, installieren Sie den Adaptertreiber, bevor Sie die SPS anschließen.

F: Die Ausgänge meines C200H-OD217 sind dauerhaft eingeschaltet. Liegt es am Modul oder an der CPU?

A: Prüfen Sie zunächst, ob die Ausgangslast innerhalb des Grenzwerts von 0,5 A pro Punkt liegt. Eine Überlastung führt zu einem Kurzschluss des Ausgangstransistors. Tauschen Sie das Modul in einen anderen Steckplatz. Wenn das Problem mitwandert, ersetzen Sie das Modul. Bleibt es im selben Steckplatz, überprüfen Sie die CPU-Ausgangstabelle.

F: Welches Kabel benötige ich für eine C200H-CPU mit einem 8-poligen Rundanschluss?

A: Sie benötigen einen CQM1-CIF02-Peripheriegeräte-zu-RS232-Adapter sowie ein Standard-DB9-Seriellkabel. Alternativ funktioniert der CS1W-CIF31-USB-Adapter (mit 8-poligem Rundstecker) an neueren PCs ohne serielle Schnittstelle.

F: Wird der C200H von Omron noch technisch unterstützt?

A: Omron bietet für die C200H-Serie keinen telefonischen oder E-Mail-Support mehr an. Ihre besten Ansprechpartner sind die technischen Teams Ihrer Vertriebspartner, Automatisierungsforen (PLCTalk.net, MrPLC.com) und unsere Support-Hotline unter tztechio.com für modulspezifische Fragen.

F: Kann ich Module der Serien C200H und CJ auf derselben Backplane mischen?

A: Nein. Die Backplane-Busarchitektur ist völlig anders. Für eine Migration muss das gesamte Rack ausgetauscht werden. Sie können den C200H jedoch während einer schrittweisen Migration parallel zu einem neuen Rack der CJ-Serie über eine serielle oder Ethernet-Verbindung im selben Bedienfeld weiter betreiben.

------------------------------------------------------------------------------------------------------------------
