Der Anruf ging um 1:40 Uhr morgens ein, wie üblich zu dieser Zeit. Ein Wasserwerk in einer Küstenregion, eines von mehreren, die dasselbe Verteilungsnetz speisen, hatte während der Nachtschicht ein Kommunikationsmodul verloren. Der Bediener, der die Anzeigetafel überwachte, sah, wie eine Station aus der Übersicht verschwand. Der Trendwert stagnierte. Die von dieser Station gesteuerte Pumpenanlage reagierte nicht mehr auf Befehle, und der Wasserstand in einem Reservoir stieg langsam und stetig auf einen Alarmwert zu, den niemand um vier Uhr morgens erleben wollte.

Die Crew machte in den ersten zwanzig Minuten alles richtig. Sie schalteten das Rack aus und wieder ein. Sie setzten die Glasfaser neu ein. Sie führten eine Diagnose durch und stellten fest, dass das Schnittstellenmodul ausgefallen war: kein Lebenszeichen, kein Backup-Controller, der hätte einspringen können, da diese Station eine Einzelkonfiguration und kein redundantes Paar war. Der diensthabende Techniker war kompetent. Er wusste genau, welches Modul defekt war. Was er um zwei Uhr morgens niemandem sagen konnte, war die Teilenummer des Ersatzmoduls, die dazugehörige Firmware-Version und wo die Projektdatei für diesen Controller geblieben war.

Der Fehler selbst war banal. Die Wiederherstellung dauerte elf Stunden, und fast keine dieser Stunden wurde für die Reparatur der Hardware aufgewendet.

Dies ist eine Zusammenstellung von Fällen, die ich unzählige Male erlebt habe – bei Energieversorgern, Papierfabriken und in einem Zementwerk, das mit zwei Schichten weniger auskommen musste, weil ein Ersatzteil mit der falschen Kennzeichnung dreihundert Kilometer entfernt in einem Lagerhaus lagerte. Nichts an dieser Geschichte ist ungewöhnlich. Genau das ist der Punkt. Der teuerste Teil eines ungeplanten Ausfalls eines älteren ABB-Steuerungssystems ist selten das defekte Bauteil selbst. Es sind die fehlenden Unterlagen dazu.

Was lief schief, Stunde für Stunde?

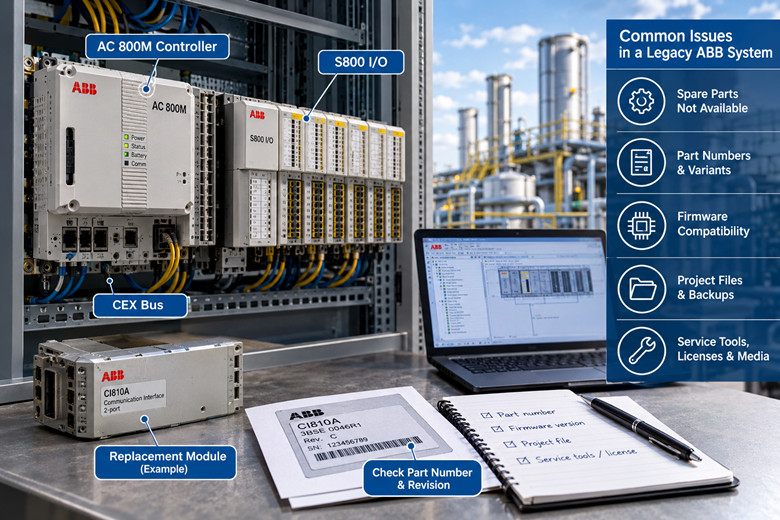

Beginnen wir mit dem Modul. Die Station betrieb einen Controller unter einem 800xA-System mit S800-E/A im Feld und einer Kommunikationsschnittstelle, die die E/A-Station über den CEX-Bus mit dem Controller verband. Die Schnittstelle war ausgefallen. Im Werk war kein Ersatzteil vorrätig. Es war vor Jahren einmal als Projektersatzteil bestellt worden, das jedoch bei einem anderen Vorfall verbraucht und nie ersetzt worden war. Das ist der erste, oft übersehene Fehler: Ein Ersatzteil wird verwendet und nie wieder aufgefüllt, weil niemand für die Wiederauffüllung zuständig ist.

Der zweite Fehler lag in den Unterlagen. Das CMMS führte das Modul mit einer allgemeinen Beschreibung und einer annähernd korrekten, aber nicht exakten Teilenummer. Als der Nachttechniker eine Bestellung aufgeben wollte, fragte der Händler nach der Revision, der Variante und ob es sich um die Zwei- oder die Ein-Port-Version handelte. Niemand vor Ort konnte diese Fragen sicher beantworten, da sich das Typenschild auf der Rückseite eines tief im Verteilerschrank befindlichen Moduls befand und der Wartungszeitraum, in dem man nachsehen konnte, genau der Zeitraum war, den man vermeiden wollte.

Der dritte Fehler betraf die Firmware. Selbst nachdem die richtige Familie identifiziert war, musste das Ersatzgerät eine mit dem Rest des Systems kompatible Geräte-Softwareversion aufweisen. Controller und Schnittstellen dieser Familien sind nicht zwischen beliebigen Revisionen austauschbar. Ein Modul mit der falschen Firmware lässt sich nicht einfach so einsetzen; es verursacht einen neuen Fehler, während man noch mit einer Taschenlampe im Mund im Schaltschrank steht.

Der vierte Fehler betraf das Projekt. Das Engineering-Projekt, das die Konfiguration des Controllers beschreibt, war zuletzt von einem externen Dienstleister bearbeitet worden, der inzwischen das Unternehmen verlassen hatte. Die einzige bekannte Kopie befand sich auf seinem Laptop. Es gab zwar ein Backup auf einem Server, auf dem sich seit einem Jahr niemand mehr angemeldet hatte, und das Passwort gehörte einem Mitarbeiter im Urlaub. Selbst wenn das Modul physisch ausgetauscht würde, könnte die Anlage die Produktion nicht wieder aufnehmen, da ein Ersatzcontroller eine passende Projektversion benötigt, um den Prozess auszuführen.

Der fünfte Fehler betraf die Medien und die Lizenzierung. Die Service-Tools, die Lizenzmedien und die Entwicklungs-Workstation, die mit dem Controller kommunizieren konnte, waren auf drei Schreibtische und eine verschlossene Schublade verteilt. Niemand konnte die Medien schnell finden.

So lief die Anlage tatsächlich wieder an – und das ist lehrreich, weil es keine Heldentat war. Sie ermittelten die genaue Teilenummer des defekten Moduls, indem sie es ausbauten und das Etikett fotografierten. Die Firmware-Version bestätigten sie anhand eines Inbetriebnahmeprotokolls, das ein pensionierter Ingenieur glücklicherweise aufbewahrt hatte. Sie stellten ein Projekt-Backup vom Server wieder her, suchten eine halbe Stunde lang nervös nach dem Passwort und verglichen es mit der Version des Controllers. Dann besorgten sie sich eine Ersatzschnittstelle von einem Spezialisten mit Lagerbestand. Das Ersatzteil traf am späten Nachmittag des folgenden Tages per Expressversand ein, wurde mit der korrekten Gerätesoftware aufgespielt und war noch vor der Abendschicht online. Die Produktionslinie stand elf Stunden still. Das Modul kostete weit weniger als der Produktionsausfall. Ein Standard-Ersatzteil und ein einseitiges Protokoll hätten den Ausfall auf zwei Stunden verkürzt.

Das ist die gesamte Lektion komprimiert auf eine Nacht, und alles Folgende ist lediglich die systematische Version davon.

Das Muster, wenn man die Details weglässt

Jeder dieser Vorfälle lässt sich auf dieselben fünf Schwachstellen zurückführen. Erstens: Ein Modul ohne verfügbares Ersatzteil. Zweitens: Eine im Wartungssystem falsch oder ungenau erfasste Teilenummer. Drittens: Eine Firmware- oder Gerätesoftwareversion, die niemand notiert hat. Viertens: Ein Projekt-Backup, das nur auf einem Laptop existiert, der das Gebäude verlassen hat. Fünftens: Lizenzmedien und Servicetools, die die Person, die sie benötigt, um zwei Uhr morgens nicht finden kann.

Jede dieser Sicherheitslücken lässt sich tagsüber kostengünstig schließen. Ihre Entdeckung während eines Produktionsstillstands ist jedoch ruinös teuer. Der Aufwand für eine Begehung der Anlage mit Klemmbrett und Kamera beläuft sich auf wenige Arbeitstage eines Ingenieurs. Dieselbe Entdeckung unter Produktionsdruck führt zu Produktionsausfällen, beschleunigten Transportkosten und Überstunden aller Mitarbeiter, die warten müssen.

Beachten Sie auch, was den Ausfall nicht verursacht hat. Es handelte sich nicht um einen mysteriösen Firmware-Fehler. Es war kein veraltetes Protokoll, das niemand mehr unterstützt. Es war ein bekanntes, katalogisiertes und dokumentiertes Industriegerät eines Herstellers, der weiterhin Austauschverfahren dafür veröffentlicht. Diese Systeme sind für die Wartung ausgelegt. Das Problem lag aufseiten des Werks.

Die AC 800M-Controllerfamilie und warum die Suffixe wichtig sind

Der in dieser Geschichte erwähnte Controller gehört zur AC 800M-Familie. Diese Controllerfamilie wird im Rahmen des ABB Ability System 800xA verwendet und findet sich auch in älteren, schrittweise modernisierten AC 500-Anlagen. Die Kenntnis der Familie ist wichtig, da die Modellnummer auf dem Etikett eine technische Bedeutung hat. Ein falscher Suffix kann dazu führen, dass der Controller die benötigten Module oder die erforderliche Leistung für Ihre Station nicht unterstützt.

Der PM851 ist ein 32-Bit-Einplatinencomputer, der über den Modulbus direkt mit den S800-E/A-Schnittstellen verbunden wird und maximal ein CEX-Busmodul unterstützt. Diese Beschränkung auf ein einzelnes Modul ist ein Detail, das sich bei der Erweiterung einer PM851-Station ohne vorherige Prüfung als problematisch erweist. Sollte eine Station seit ihrer Inbetriebnahme einen zweiten Kommunikationsbedarf entwickelt haben, ist der PM851 nicht der richtige Ort für die Nachrüstung.

PM862 bietet etwa die 1,2-fache Leistung von PM861 und unterstützt bis zu zwölf einzelne oder sechs redundante CEX-Busmodule. Dies bedeutet einen deutlichen Sprung sowohl beim Durchsatz als auch bei der Erweiterungsfähigkeit und macht PM862 zur optimalen Lösung für Stationen mit mehreren Schnittstellen.

Der PM864 ist bei der Ausführung von Anwendungsprogrammen etwa 50 Prozent schneller als der PM861 und unterstützt bis zu zwölf einzelne CEX-Bus-Module. Wenn in einem Werk die Scanzeiten optimiert werden müssen oder rechenintensive Anwendungen zum Einsatz kommen, ist der PM864 die erste Wahl für Käufer.

Der PM864A ist der Nachfolger des PM864 und unterstützt zwölf einzelne oder sechs redundante CEX-Module. Er bietet somit zusätzlich zur Leistungsfähigkeit des PM864 die Flexibilität eines redundanten Busses. Wenn Sie die Lagerbestände einer Flotte standardisieren, sollten Sie die Geräte mit dem Suffix A genauer betrachten, da sie die Zukunft einer ansonsten veralteten Produktfamilie darstellen.

Die Baugruppen PM865 und PM866 erweitern die Familie für anspruchsvolle Aufgaben mit hohen Integritäts- und Leistungsanforderungen. Diese Baugruppen kommen in sicherheitsrelevanten und komplexen Regelkreisen zum Einsatz und sind genau die Baugruppen, bei denen ein vollständiger Ausfall der Reservebatterie besonders kostspielig ist, da die umgebende Technik hier am wenigsten Fehler verzeiht.

Die praktische Regel ist einfach: Notieren Sie für jeden Ihrer Regler die genaue Modellbezeichnung inklusive Suffix. PM861, PM862, PM864 und PM864A sind nicht, entgegen der ähnlichen Bezeichnungen, austauschbar. Die Unterschiede liegen in der Leistung, der CEX-Bus-Kapazität und der jeweiligen Position im Austauschprozess. Käufer, die ältere AC-800M-Geräte und das passende Zubehör benötigen, können mit dem ABB-Sortiment beginnen und die Angaben mit den Etiketten in ihren Schaltschränken vergleichen.

Kommunikationsschnittstellen: der übliche zentrale Fehlerpunkt

Wenn der Controller das Gehirn ist, dann sind die Kommunikationsschnittstellen die Nerven – und genau dort treten die meisten Ausfälle auf. Diese CEX-Bus-Module stellen den häufigsten Single Point of Failure dar, da eine einzige Schnittstelle eine ganze E/A-Station bedienen kann. Fällt diese eine Schnittstelle aus, ist alles dahinterliegende sofort nicht mehr erreichbar.

CI856 ist die Schnittstelle für S100 I/O und unterstützt bis zu fünf S100 I/O-Racks mit jeweils bis zu 20 I/O-Karten. Das bedeutet einen erheblichen Aufwand für ein einzelnes Modul, weshalb CI856 auf jeder Liste potenzieller Fehlerquellen aufgeführt werden sollte.

CI857 ist die INSUM-Schnittstelle. Anlagen, die eine INSUM-basierte Antriebsüberwachung nutzen, kennen sie, und Anlagen, die vergessen haben, dass sie sie haben, werden bei ihrem ersten ungeplanten Ereignis daran erinnert.

Der CI858 steuert ABB-Antriebe über das DDCS-Protokoll und wird mit einem externen Tool aktualisiert, anstatt die Firmware über das Engineering-Tool herunterzuladen. Dieser letzte Punkt ist entscheidend. Er entscheidet darüber, ob ein Ersatzteil innerhalb einer Stunde einsatzbereit ist oder ungenutzt im Lager liegt, weil das entsprechende Tool nicht gefunden wurde. Wer einen CI858 vorrätig hat, verfügt auch über die nötige Programmiermöglichkeit.

CI865 ist die ControlNet-Schnittstelle. Sie kommt in Anlagen zum Einsatz, die die ABB-Steuerung in ein ControlNet-Segment integriert haben, und ist eines der Module mit der geringsten Verfügbarkeit, weshalb die Lagerhaltung hier besonders sinnvoll ist.

CI867 und CI867A sind Modbus-TCP-Schnittstellen und veranschaulichen gut, warum die genaue Bezeichnung entscheidend ist. CI867 verfügt über zwei Ethernet-Ports: einen Vollduplex-Port mit 100 Mbit/s und einen Halbduplex-Port mit 10 Mbit/s. CI867A hingegen besitzt nur einen einzigen Vollduplex-Port mit 100 Mbit/s. Bestellt ein Kunde das falsche Modul, erhält er zwar ein Modul, das in den Steckplatz passt, aber nicht mit dem Netzwerkdesign kompatibel ist. Hält ein Unternehmen das falsche Modul auf Lager, hat es fälschlicherweise als Ersatzteil vorgesehen.

Bei einem Besuch einer beliebigen älteren 800xA-Anlage fällt auf, dass die Steuerungen in der Regel am besten und die Schnittstellen am schlechtesten dokumentiert sind. Das ist paradox, denn die Schnittstellen fallen zuerst aus und legen damit die meisten Prozesse lahm. Jedes Unternehmen, das Lücken in seinem CEX-Bus-Bestand schließen muss, kann sich mit den Angeboten für industrielle Automatisierung und SPS-Komponenten unter „SPS-Angebote und Teile für industrielle Automatisierung“ vergleichen.

S800 I/O im Feld, bis hin zum Modul und dem Terminal

Hinter diesen Schnittstellen verbirgt sich die E/A-Technik, und bei den meisten installierten Systemen bedeutet das S800 E/A. Hier ist Präzision gefragt, denn eine ungenaue E/A-Liste führt dazu, dass in Anlagen während eines Shutdowns das falsche Modul bestellt wird.

Das AI810 ist ein analoges Eingangsmodul, das die Bereiche 0(4)…20 mA und 0(2)…10 V abdeckt. Es ist ein unverzichtbares analoges Arbeitstier und gehört auch zu den ersten Modulen, die schnell ausgehen, da eine einzelne Station Dutzende davon aufnehmen kann.

AI815 und AI820 ergänzen das Spektrum analoger Eingänge auf unterschiedliche Weise. AI820 ist ein differenzieller Analogeingang, der dort eingesetzt wird, wo die Signalumgebung dies erfordert. Die AI830-Familie verarbeitet analoge Temperatursignale, beispielsweise von Thermoelementen, Widerstandselementen und Temperaturregelkreisen – genau jene Komponenten, die Qualität und Sicherheit unbemerkt beeinflussen, ohne dass dies auf den ersten Blick erkennbar ist.

Auf der diskreten Seite handelt es sich bei DI810 um ein digitales Eingangsmodul und bei DO810 um ein digitales Ausgangsmodul. Diese Module fallen bei einem elektrischen Fehler einzeln oder paarweise aus, und da sie so günstig sind, gibt es keinen Grund, nicht jeweils einen kleinen Puffer vorzuhalten.

Neben der Standard-S800-Reihe gibt es die Variante S800L, die in Installationen zum Einsatz kommt, bei denen die Bauform und Packungsdichte besser zum Schaltschrank passen, sowie die SIL3-zertifizierten S800 High Integrity-Module für Sicherheitskreise. Ein Standardmodul wird in einem Sicherheitskreis nicht einfach ausgetauscht, und eine Sicherheitsstation darf keinesfalls ohne zertifiziertes Ersatzteil bleiben. Bei Anlagen mit High Integrity I/O ist die Lagerhaltung keine Kostenfrage, sondern eine Frage der Konformität.

Ein weiterer Punkt, der fast immer in der Anlagenliste fehlt, sind die Modulanschlusseinheiten. Diese Basiseinheiten werden an die E/A-Module angeschlossen, führen die Feldverdrahtung und unterliegen, wie alle anderen Komponenten, einem gewissen Verschleiß. Eine defekte Anschlusseinheit verhält sich zunächst wie ein defektes Modul, bis beide ausgetauscht wurden. Nehmen Sie sie in die Liste auf, notieren Sie die Teilenummern und halten Sie Ersatzteile für gängige Typen bereit.

Das alles ist aus gutem Grund wartungsfreundlich. Die Dokumentation der ABB S800 I/O-Systeme enthält Anweisungen zum Modulaustausch. Diese Dokumentation ist notwendig, da die Module vor Ort von einem qualifizierten Techniker ausgetauscht werden können, ohne die gesamte Anlage außer Betrieb nehmen zu müssen. Die Konstruktionsvorgabe spricht für Sie. Die einzige Hürde für eine innerhalb von zwei Stunden betriebsbereite Anlage ist, ob das richtige Modul verfügbar ist und ob dessen genaue Bezeichnung bekannt ist.

Der Systemkontext, den Sie benötigen, bevor Sie etwas bestellen.

Zwei Tatsachen über das Gesamtsystem beeinflussen Ihre Ersatzteilplanung.

Die Controller-Familie AC 800M wird im ABB Ability System 800xA verwendet und wurde gemäß den Normen IEC 62443-4-1:2018 und IEC 62443-4-2:2018 für sichere Entwicklung und Komponenten geprüft. Dies ist insbesondere für Anwender bestehender Systeme relevant, da es zeigt, dass die Plattform über ein definiertes Sicherheitskonzept mit entsprechenden Prozessen verfügt. Indem Sie Firmware und Gerätesoftware Ihrer Anlagen stets aktuell halten, tragen Sie aktiv zu diesem Sicherheitskonzept bei, anstatt es zu beeinträchtigen.

Zweitens umfasst die unterstützte I/O-Familie der installierten Basis Select I/O, S800, S800L, S900 und S100. Ein Werk, das durch Akquisitionen oder schrittweise Modernisierungen gewachsen ist, kann problemlos drei dieser fünf Familien im selben Gebäude betreiben. Daher muss bei einer Werksprüfung ermittelt werden, welche I/O-Familie jede Station tatsächlich nutzt, bevor Bestellungen aufgegeben werden. Das Etikett des Controllers gibt Auskunft über den Controller, das I/O-Rack über die I/O-Familie. Es handelt sich dabei nicht um dieselbe Frage, und die Annahme, sie sei identisch, führt dazu, dass ein einwandfreies Ersatzteil im falschen Schrank landet.

Was sollte man einlagern, Station für Station?

Und nun setzen wir all das in konkrete Regalentscheidungen um.

Für jede kritische Station sollte mindestens ein Ersatzcontroller desselben Modells und mit derselben Bezeichnung vorgehalten werden. Bei einer Station mit Einzelkonfiguration ist dieser Ersatzcontroller zwingend erforderlich. Bei einem redundanten Stationspaar ist zwar bereits Redundanz im laufenden System vorhanden, dennoch ist ein Ersatzcontroller zur Wiederherstellung der Redundanz notwendig, da ein auf einem funktionierenden Controller betriebenes Paar nur einen einzigen Ausfall von einem Systemausfall entfernt ist.

Für jede Kommunikationsschnittstelle sollte pro kritischem Schnittstellentyp ein Ersatzgerät bereitgehalten werden, inklusive der benötigten Tools und Medien. Das Beispiel CI858 verdeutlicht dies: Ein Ersatzgerät ohne externes Upgrade-Tool ist nutzlos. Prüfen Sie dabei auch die CEX-Bus-Kapazität jedes Controllers. Wenn eine PM851-Station bereits an ihrer Einzelmodulgrenze arbeitet, muss die Ersatzteilstrategie berücksichtigen, dass im Notfall nicht einfach eine weitere Schnittstelle hinzugefügt werden kann.

Für analoge Eingangsmodule sollten Sie Ersatzteile der am häufigsten verwendeten Typen vorhalten. Da AI810 das Lautstärkemodul ist, sollten Sie mehrere Exemplare vorrätig halten. Ergänzen Sie Ihr Angebot um AI815, AI820 und die Temperaturmodule der AI830-Familie, sofern diese benötigt werden. Für diskrete Bauteile halten Sie einen kleinen Puffer an DI810 und DO810 bereit. Für S800L und die SIL3-zertifizierten High-Integrity-Module halten Sie genau die zertifizierten Ersatzteile bereit, die der Sicherheitsnachweis erfordert, und protokollieren Sie deren Zertifizierungsstatus.

Für Anschlusseinheiten sollten Sie Ersatzteile bereithalten, die zu Ihren gängigen Modultypen passen. Für das Engineering-Projekt sollten Sie ein offline verfügbares, abrufbares Archiv mit der Revisionsnummer jedes Controllers erstellen und dieses Archiv an einem Ort aufbewahren, der nicht mit dem Gebäude in Berührung kommt, wenn ein Auftragnehmer das Gebäude verlässt.

Das ist die ganze Philosophie des Strumpfes in einem Satz: Die Ersatzsocke muss zum Etikett passen und die Schallplatte zur Ersatzsocke.

Die Checkliste für das Audit, in der Reihenfolge, in der Sie sie durchgehen sollten

Das ist der Teil, der die Geschichte der Nachtschicht in eine Aufgabe für den Montagmorgen verwandelt. Arbeiten Sie das einmal bei Tageslicht durch, und Sie werden nie wieder eine ähnliche elfstündige Störung erleben.

Gehen Sie durch die Anlage und erfassen Sie alle Steuergeräte, CEX-Busmodule, E/A-Module und Abschlusswiderstände anhand ihrer Teilenummer und Revision. Fotografieren Sie die Etiketten. Schreiben Sie die Daten nicht aus dem Gedächtnis ab und vertrauen Sie dem CMMS erst, wenn es mit dem Typenschild übereinstimmt.

Jeder einzelne Fehlerpunkt wird markiert. Jede Schnittstelle, die eine komplette Station steuert, wird markiert. Jede einzelne Steuerung ohne redundanten Partner wird markiert. Jede Station, die sich ein Modul tiefer zwischen Prozess und Steuerung befindet, wird markiert. Die Beschränkung des PM851 auf einen einzelnen CEX-Bus ist ein solcher Fehlerpunkt; ein einzelner CI856 oder CI867, der eine komplette E/A-Station bedient, ein weiterer.

Notieren Sie neben jedem Artikel die Firmware- und Gerätesoftwareversionen. Diese Aufzeichnung kann Ihnen nachts um zwei Uhr den Tag retten, denn genau danach fragt der Händler, und genau das hat sich niemand notiert.

Unterscheiden Sie zwischen Produkten, die noch produziert werden, und solchen, die nur noch repariert werden können oder als Überschussware verfügbar sind. Manche Module sind noch neu erhältlich, andere nur noch reparierbar oder aus dem Überschussbestand zu beziehen. Diese Unterscheidung hilft Ihnen dabei, die richtigen Lagerbestände zu halten und Lieferzeitrisiken in Kauf zu nehmen.

Stellen Sie sicher, dass das Engineering-Projekt und seine Backups offline abrufbar sind und mit der jeweils passenden Version für jeden Controller gespeichert werden. Ein Archiv, das im Fehlerfall ein funktionierendes Netzwerk und einen funktionierenden Laptop voraussetzt, ist kein Backup, sondern lediglich eine Hoffnung.

Vergewissern Sie sich, dass die Person, die die Lizenzmedien und die Servicetools verwaltet, erreichbar ist und dass die Medien an einem bekannten Ort aufbewahrt werden. Niemand sollte in einer verschlossenen Schublade suchen, während die Leitung ausgefallen ist.

Ersatzteile müssen sachgemäß gelagert werden. Antistatische Verpackung, temperaturkontrollierte Lagerung und die Firmware-Update-Medien für jedes Gerät sollten stets griffbereit sein. Ein billig in einem warmen Schrank gelagerter Ersatzcontroller ist ein Ersatzteil, das beim Einbau ausfällt.

Das Geldargument, ohne die Predigt

Hier die Begründung, ehrlich und sachlich. Die Zahlen variieren von Werk zu Werk, daher sollten Sie das Folgende eher als Beispiel für die Vergleichsstruktur betrachten und nicht als Aussage über Ihren Standort.

Einerseits beschränken sich die Lagerkosten für ein Ersatzteil auf eine einmalige Anschaffung zuzüglich eines geringen Aufwands für Lagerung und Dokumentation. Für eine einzelne kritische Station umfasst dies eine Steuerung, ein oder zwei Schnittstellen, einige wenige E/A-Module und die zugehörige technische Dokumentation. Andererseits entstehen durch einen ungeplanten Ausfall Kosten für die Produktionsausfälle multipliziert mit der Ausfalldauer, zuzüglich Expressversandkosten mit Aufpreis, Überstunden aller Beteiligten und dem Risiko eines Folgeausfalls durch einen überstürzten Neustart.

Die Asymmetrie ist der Kernpunkt. Ein Standardersatzteil wird in einem ruhigen Markt zum Listenpreis gekauft. Dasselbe Modul, das während eines Produktionsausfalls dringend beschafft werden muss, ist – falls es überhaupt innerhalb des benötigten Zeitraums verfügbar ist – mit Expressversand und möglicherweise einem überhöhten Aufpreis verbunden. Die Ausfallkosten sind dabei um ein Vielfaches höher. In den meisten Prozessanlagen kosten wenige Stunden Produktionsausfall an einer einzelnen Station mehr als die Anschaffungs- und Lagerkosten eines sinnvollen Ersatzteilsets für diese Station.

Das schwächere, aber dennoch stichhaltige Argument betrifft den Arbeitsaufwand. Eine Regalprüfung bei Tageslicht kostet Ingenieurstunden. Dieselbe Entdeckung um zwei Uhr morgens kostet Produktionsstunden, da sie erfolgt, während die Produktion stillsteht. Sie entscheiden also, welche Währung Sie einsetzen, und die Währung des Tageslichts ist deutlich günstiger.

Nichts davon erfordert ein großes Investitionsprogramm. Es braucht lediglich ein paar Tage Beobachtung, eine Kamera, eine Tabellenkalkulation und die Disziplin, ein Ersatzteil nach Gebrauch wieder aufzufüllen. Die Pflanzen, die sich innerhalb von zwei Stunden erholen, sind nicht die mit den größten Budgets. Es sind diejenigen, die genau wissen, was sie vorrätig haben, bis ins kleinste Detail.

Das Regal, Artikel für Artikel

Artikelklasse | Beispieleinheiten | Warum eine behalten?

Steuereinheit | PM851, PM861, PM862, PM864, PM864A, PM865, PM866 | Die Steuereinheit ist die zentrale Station. Ohne passendes Ersatzgerät führt ein einziger Ausfall zum Abbruch des Prozesses. Das Ersatzgerät benötigt die korrekte Firmware und Projektversion, um betriebsbereit zu sein. Halten Sie das genaue Modell und die Suffixbezeichnung bereit und beachten Sie die maximale Anzahl an CEX-Bussen der PM851.

Kommunikationsschnittstelle | CI856, CI857, CI858, CI865, CI867, CI867A | Eine Schnittstelle kann eine komplette E/A-Station tragen und stellt daher üblicherweise einen Single Point of Failure dar. Achten Sie auf die korrekte Zuordnung der Suffixe, da CI867A nicht mit CI867 identisch ist. Halten Sie die erforderlichen Tools und Medien zur Vorbereitung des Moduls bereit, insbesondere für CI858.

Analogeingangsmodul | AI810, AI815, AI820, AI830-Familie | Analogeingänge sind die am häufigsten verwendeten Module an den meisten Stationen und daher auch die, die zuerst verbraucht werden. Insbesondere Temperatureingänge befinden sich in Schleifen, die unbemerkt die Qualität und Sicherheit beeinträchtigen können.

Analogausgangsmodul | Analogausgangseinheiten der S800-Serie | Ausgänge steuern Ventile, Stellungsregler und Stellglieder. Ein defekter Ausgangskanal kann ein Stellglied in der falschen Position halten, was oft gravierender ist als der Verlust eines Messwerts.

Digitales Eingangsmodul | DI810 | Diskrete Eingänge übertragen Verriegelungen, Statusinformationen und Freigaben. Bei elektrischen Ereignissen fallen sie einzeln oder paarweise aus, daher ist ein kleiner Puffer eine kostengünstige Absicherung.

Digitales Ausgangsmodul | DO810 | Diskrete Ausgänge zur Ansteuerung von Pumpen, Magnetventilen und Schützen. Bei einem überstürzten Neustart wird ein ausgefallener Ausgang am ehesten improvisiert – genau dann ist ein zuverlässiges Ersatzmodul unerlässlich.

Abschlusseinheit | Modulabschlusseinheiten für die verwendeten S800-Typen | Die Basiseinheiten tragen die Feldverdrahtung und unterliegen, wie alle anderen Komponenten, einer Alterung. Eine defekte Abschlusseinheit verhält sich wie ein defektes Modul, bis beide ausgetauscht wurden. Halten Sie daher die gängigen Typen bereit.

Projektarchiv | Offline-Projektsicherung mit passender Revision pro Controller | Ein Ersatzcontroller benötigt weiterhin eine passende Projektrevision, bevor er den Prozess ausführen kann. Ein Archiv, das zum Zeitpunkt des Ausfalls ein funktionierendes Netzwerk voraussetzt, ist keine Sicherung.

Woher eine ältere Flotte ihre Widerstandsfähigkeit tatsächlich bezieht

Ältere ABB-Anlagen fallen nicht aufgrund ihres Alters aus. Vielmehr sind es die gleichen alltäglichen Lücken in der Bestandsverwaltung und Dokumentation, die jedes Steuerungssystem betreffen, die zu Ausfällen führen können. Die Wiederherstellung erfolgt schnell oder langsam, je nachdem, ob diese Lücken im Vorfeld geschlossen wurden. Die Komponenten sind weiterhin dokumentiert, die Austauschverfahren existieren nach wie vor, und die Module werden weiterhin von einem kompetenten Techniker mit dem passenden Ersatzteil aus dem Schaltschrank ausgebaut.

Die Geschichte, mit der dieser Artikel begann, endete noch vor der Abendschicht, weil schließlich jemand die Teilenummer, den Firmware-Hinweis und die Projektsicherung fand. Jemand mit einem Ersatzteil im Regal und einer kurzen Dokumentation hätte die Sache in zwei statt elf Stunden erledigt. Das ist der entscheidende Unterschied zwischen einer missglückten und einer reibungslosen Nachtschicht. Die Arbeit bis dahin ist wenig glamourös und wird bei Tageslicht, mit Checkliste und Schrank für Schrank erledigt.

--------------------------------------------------------------------------------------------
