Allen-Bradley PLC-5: Leitfaden zum Produktlebensende, Austauschoptionen und Bezugsquellen für Ersatzteile

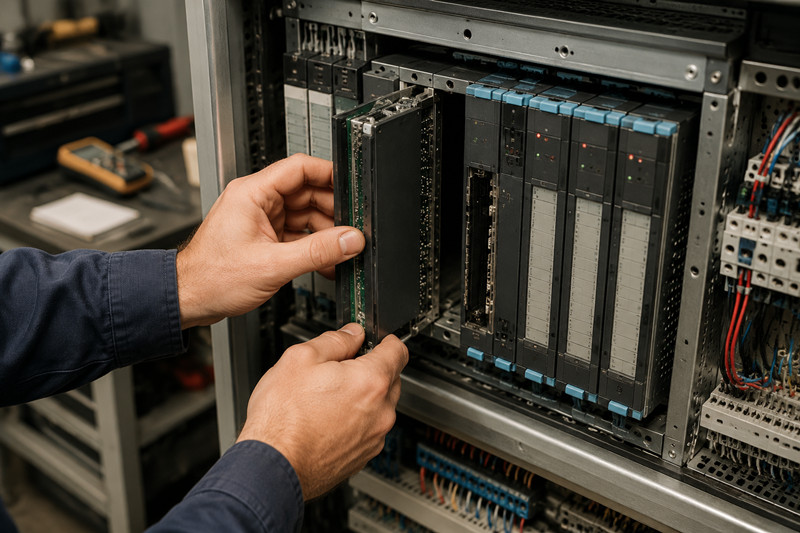

Das Telefon klingelte an einem Dienstag um 23 Uhr. Die Ammoniak-Kühlanlage in einem Kühlhaus – das gesamte System schaltete in den Notlaufmodus, die Produkttemperatur stieg. Die PLC-5 hatte eine durchgehend rote PROC-LED, und auch mehrmaliges Neustarten brachte keine Besserung. Ich tauschte sie gegen eine Ersatz-SPS 1785-L80B aus, lud das Programm von einer Diskette neu und hatte die Kühlung wieder in Betrieb, bevor die erste Palette Tiefkühlfleisch anzutauen begann. Diese CPU lief vierzehn Jahre lang ununterbrochen. Ausgerechnet in dieser Nacht gab sie den Geist auf.
Die PLC-5-Familie wurde vor Jahren eingestellt. Die Bestellfristen sind abgelaufen. Doch die installierte Basis ist enorm, und diese Systeme fallen nicht nach einem Zeitplan aus, der Ihrem Budget entspricht.
Der Austausch eines funktionierenden Steuerungssystems kostet einen sechsstelligen Betrag und erfordert einen Anlagenstillstand. Eine PLC-5 steuert einen Batchreaktor, der seit 1997 dasselbe Produkt herstellt – das Programm ist fehlerfrei, die Bediener kennen es, und der Produktionsleiter hat kein Interesse an einem Migrationsprojekt, das wochenlange Verzögerungen bei der Inbetriebnahme riskiert.
Das 1771 I/O-Rack und die 1785 Prozessoren stammen aus einer Zeit, in der Rockwell bei der Konstruktion auf höchste Stabilität setzte. Vergoldete Anschlüsse auf der Rückwand. Robustes Stahlgehäuse. Ein 1771-PS7 aus dem Jahr 1992 arbeitet selbst heute noch innerhalb der Spezifikationen, sofern die Kondensatoren nicht ausgetrocknet sind.
Ich habe PLC-5-Systeme in Stahlwerksanlagen, in der chemischen Chargensteuerung, in Rohrleitungsventilen und in der Hälfte aller in den 1990er-Jahren gebauten Automobil-Transferleitungen im Einsatz gesehen. Der Kapitalantrag für eine Migration liegt in der Schublade und wartet auf einen katastrophalen Ausfall oder ein Haushaltsjahr, das nie kommt.
Nach mehr als zwanzig Jahren in diesem Bereich zeigt sich, was tatsächlich versagt – und nicht, was laut Handbuch theoretisch versagen kann.
Das 1771-PS7 versorgt die Rückwandplatine mit 5 V und 24 V Gleichspannung. Die darin verbauten Elektrolytkondensatoren haben eine begrenzte Lebensdauer – in einem belüfteten Gehäuse etwa sieben bis zehn Jahre. In einem geschlossenen Gehäuse bei einer Umgebungstemperatur von 50 °C weichen diese Kondensatoren nach fünf Jahren von ihren Spezifikationen ab.
Symptome eines defekten PS7:
· Zeitweise auftretende Rackfehler werden durch einen Neustart behoben
· Blinkende oder schwache PWR-LED
· Unerklärte E/A-Kommunikationsfehler an bestimmten Steckplätzen
· Die 5V-Schiene zeigt auf einem Multimeter einen Wert unter 4,75V an.
Wenn die PS7 komplett ausfällt, wird das gesamte Rack dunkel. Ich habe eine Ersatz-PS7 vom Typ 1771-PS7 in meinem LKW.
Das PS7 weist je nach Netzspannung ein charakteristisches Fehlerverhalten auf. Bei 120 V/60 Hz (Nordamerika) fallen in der Regel die Gleichrichterdioden vor den Kondensatoren aus. Bei 230 V/50 Hz (Europa, Naher Osten) versagen zuerst die Eingangsfilterkondensatoren – die höhere Effektivspannung beansprucht das Dielektrikum stärker. Die Produkte entsprechen den CE- und UL-Zertifizierungsanforderungen.
Die 1785-Prozessoren verwenden eine 3,6-V-Lithiumbatterie (1770-XY), um das Benutzerprogramm im SRAM zu erhalten, wenn die Hauptstromversorgung unterbrochen ist. Unterhalb von ca. 3,0 V gibt die CPU eine BAT-LED-Warnung aus. Unter 2,5 V ist die CPU leer.
Der entscheidende Punkt: Der Akku entlädt sich schneller, wenn die CPU eingeschaltet ist, als wenn sie ausgeschaltet ist. Ein 1785-L80B, der im Dauerbetrieb läuft, entlädt seinen Akku in zwölf bis achtzehn Monaten – etwa halb so lange wie derselbe Akku in einem ausgeschalteten Ersatzgerät.
Tauschen Sie die Notstrombatterie planmäßig alle zwölf Monate aus. Notieren Sie das Austauschdatum mit einem Lackmarker an der Innenseite der Schranktür. Ich habe schon erlebt, dass in Anlagen Programme ausgefallen sind, weil der Instandhaltungsleiter fälschlicherweise von einer fünfjährigen Batterielaufzeit ausgegangen war. In einem permanent laufenden, warmen Verteilerkasten ist diese Lebensdauer deutlich kürzer.
Bestimmte Prozessormodelle, die man im Auge behalten sollte:
· 1785-L80B – Vollwertiger Prozessor mit 256 KB Speicher. Höherer Akkuverbrauch aufgrund des größeren SRAM-Speichers. Überprüfen Sie die Akkuanzeige (BAT LED) vierteljährlich.
· 1785-L40B – Mittelklasse-Prozessor, 128 KB Arbeitsspeicher. Etwas längere Akkulaufzeit als beim L80B.
Wenn das Programm verloren geht, benötigen Sie drei Dinge: die Sicherungsdatei (.RSP von RSLogix 5), die richtige Prozessor-Firmware und eine funktionierende Verbindung zum Herunterladen.
Das Modul 1771-IBD verwendet optische Isolatoren, deren Leistung mit der Zeit nachlässt. Nach 15 bis 20 Jahren driftet das Stromübertragungsverhältnis. Der Eingang erkennt den AUS-Zustand nicht mehr zuverlässig – die CPU empfängt eine logische 1, obwohl das Feldgerät stromlos ist. Tauschen Sie das Modul aus, wenn Sie fälschlicherweise EIN-Zustände feststellen.
1771-OB (24 V DC-Ausgang) – Die Darlington-Transistorarrays können durch Kurzschluss oder Unterbrechung ausfallen. Ein kurzgeschlossener Ausgang hält die Last unter Spannung, obwohl die Logik „AUS“ signalisiert. Der 1771-OB besitzt keine Ausgangssicherung. Halten Sie Ersatzsicherungen bereit.
1771-IXE (Thermoelement-/Millivolt-Eingang) – Verwendet einen kundenspezifischen Hybrid-ASIC, der nicht mehr hergestellt wird. Bei einem Ausfall des ASIC gibt das Modul entweder Zufallswerte aus oder fixiert sich auf einen festen Messwert. Diese Module sind auf dem Gebrauchtmarkt aufgrund des Mangels an neuen, alten Lagerbeständen sehr teuer.
RSLogix 5 ist die einzige Möglichkeit, die PLC-5-Familie zu programmieren und Fehler zu beheben. Rockwell hat den Verkauf neuer Lizenzen vor Jahren eingestellt. Version 8.20 ist die letzte Version – eine 32-Bit-Anwendung, die unter Windows 7 und Windows 10 im Kompatibilitätsmodus läuft. Windows 11 ist unzuverlässig.
Häufige RSLogix 5-Probleme im Jahr 2026:
· DH+-Kommunikation über 1784-PCMK – Die PCMCIA-Karte ist veraltet. Der Treibersupport wurde mit Windows 7 eingestellt. USB-zu-DH+-Konverter (1784-U2DHP) kosteten 500–1200 US-Dollar und werden ebenfalls nicht mehr hergestellt.
· Serieller DF1-Upload – Erfordert einen RS-232-Anschluss. USB-Adapter mit FTDI-Chipsatz sind am zuverlässigsten. Adapter mit Prolific-Chipsatz können zu zufälligen Datenfehlern führen.
· Ethernet-Upload (1785-L80C/L80E) – Die zuverlässigste Methode, wenn Ihr Prozessor über Ethernet verfügt. Weisen Sie ihm eine statische IP-Adresse zu, verbinden Sie ihn direkt mit einem Crossover-Kabel und nutzen Sie die Funktion „Wer ist aktiv?“.
· Programmdateibeschädigung – RSLogix 5 verwendet ein Serialisierungsschema. Falls eine hochgeladene .RSP-Datei nicht auf die CPU heruntergeladen werden kann, erstellen Sie eine neue Datei und laden Sie zuerst die Datentabellen und anschließend das Programm separat hoch.
Verwenden Sie einen separaten Laptop mit Windows 7 oder Windows 10 (32-Bit) und installiertem RSLogix 5. Lassen Sie ihn nicht von der IT-Abteilung aktualisieren. Stellen Sie keine Internetverbindung her.
Sie werden irgendwann migrieren müssen. Hier ist die realistische Aufschlüsselung.
Der native Nachfolger von PLC-5 ist ControlLogix – die Serie 1756-L8x. Rockwell bietet ein Migrations-Toolkit an, das die meisten Kontaktplanlogiken automatisch konvertiert. Einfache diskrete Logik wird problemlos konvertiert. PID-Regler, MSG-Befehle und Blocktransfers (BTR/BTW) erfordern eine manuelle Nachbearbeitung.
Kosten: Ein einzelnes ControlLogix-Chassis mit Prozessor, Netzteil und Kommunikationsmodul kostet zwischen 5.000 und 8.000 US-Dollar (Listenpreis). Die vollständige Umstellung eines mittelgroßen Systems (128 E/A-Punkte) auf einen neuen Schrank kostet zwischen 30.000 und 60.000 US-Dollar (Teile und Entwicklung).
CompactLogix (Serie 5069-L3x oder 5069-L4x) ist mit 2.000 bis 4.000 US-Dollar pro Prozessor die kostengünstigere Alternative. Die 5069-E/A-Module kosten etwa 30 % weniger als die 1756-Module.
Abwägungen:
· CompactLogix unterstützt weniger E/A-Punkte pro Chassis
· Keine integrierten DH+- oder Remote-I/O-Funktionen – erfordert explizite Kommunikationsmodule
· Die 5069-Backplane unterstützt keine 1771-Adaptermodule – alle I/O-Anschlüsse müssen neu sein.
Für kleine bis mittlere PLC-5-Systeme (unter 128 E/A-Punkten) ist CompactLogix die sinnvolle Wahl. Bei großen Systemen mit vielen analogen E/A-Anschlüssen oder bestehenden ControlNet/RIO-Netzwerken bietet ControlLogix eine deutlich einfachere Integration.
Manche Anbieter preisen die PAC-Migration als einfachen Austausch an. Das stimmt nicht. Backplane, I/O, Netzteil und Programmierumgebung müssen komplett ausgetauscht werden. Lediglich die Feldverdrahtung bleibt erhalten. Planen Sie daher einen kompletten Systemaustausch ein.
Restbestände an PLC-5- und 1771-Komponenten verschwinden aus dem traditionellen Vertrieb. Rockwell stellt diese nicht mehr her. Die verbleibenden Bestände befinden sich im Überschusslager und bei unabhängigen Händlern.
Ihre beste Beschaffungsstrategie: Kaufen Sie bei einem Spezialisten für Ersatzteile in der Industrieautomation mit geprüftem Lagerbestand. Auf tztechio.com finden Sie in der Kategorie Allen-Bradley eine sorgfältig ausgewählte Auswahl an PLC-5-Prozessoren, 1771-E/A-Modulen, Netzteilen und Gehäusen – darunter die Prozessoren 1785-L80B und 1785-L40B, die E/A-Module 1771-IBD und 1771-OB sowie schwer erhältliche Module wie den Thermoelement-Eingang 1771-IXE. Auch weitere SPS-Komponenten für andere ältere Plattformen sind verfügbar.
Bei der Wartung von PLC-5-Systemen verknappt sich das Angebot vierteljährlich. Prioritätsreihenfolge:
1. Netzteil 1771-PS7 – Häufigste Fehlerquelle. Zwei Stück pro aktivem Chassis vorrätig halten.
2. Prozessor 1785-L80B oder L40B – Ein Ersatzprozessor pro zwei Systeme. Kaufen Sie geprüfte Geräte mit verifizierter Notstromversorgung.
3. 1770-XY-Batterien – Kaufen Sie einen Karton mit zwölf Stück. Wechseln Sie sie alle zwölf Monate in allen Systemen.
4. 1771-IBD und 1771-OB – jeweils zwei pro System. Höchste Ausfallrate aller E/A-Module.
5. 1771-IXE oder andere analoge Eingangsmodule – ein Ersatzmodul pro Modultyp. Am schwersten zu beschaffen.
6. 1771-Chassis – Eine Ersatz-Backplane pro Systemgröße. Ein gerissenes Chassis erfordert eine vollständige Neuverkabelung.
7. RSLogix 5 Installationsmedium und Lizenz – Falls Sie diese noch nicht besitzen, besorgen Sie sich jetzt eine lizenzierte Kopie. Wenn Ihr Programmier-Laptop ausfällt, können Sie keinen neuen einrichten.
Die PLC-5 wird nicht wieder aufgelegt. Rockwell wird sie nicht neu produzieren. Ersatzteile werden täglich schwerer zu beschaffen und teurer. Der Werksleiter, der immer wieder sagt: „Wir migrieren nächstes Jahr“, wiederholt das schon seit fünf Jahren. Die Kühlaggregat-CPU, die ich an jenem Dienstagabend um 23 Uhr ausgetauscht habe, war genau die, deren Umstellung das Werk für 2019 geplant hatte.
Halten Sie Ersatzteile bereit. Wechseln Sie die Batterien. Warten Sie Ihren RSLogix 5-Laptop. Und wenn das Budget für eine Migration zur Verfügung steht, führen Sie diese durch, bevor die PLC-5 ausfällt – nicht erst danach. Eine kontrollierte Migration ist einem Notfallaustausch immer vorzuziehen.
---------------------------------------------------------------------------------------------------
