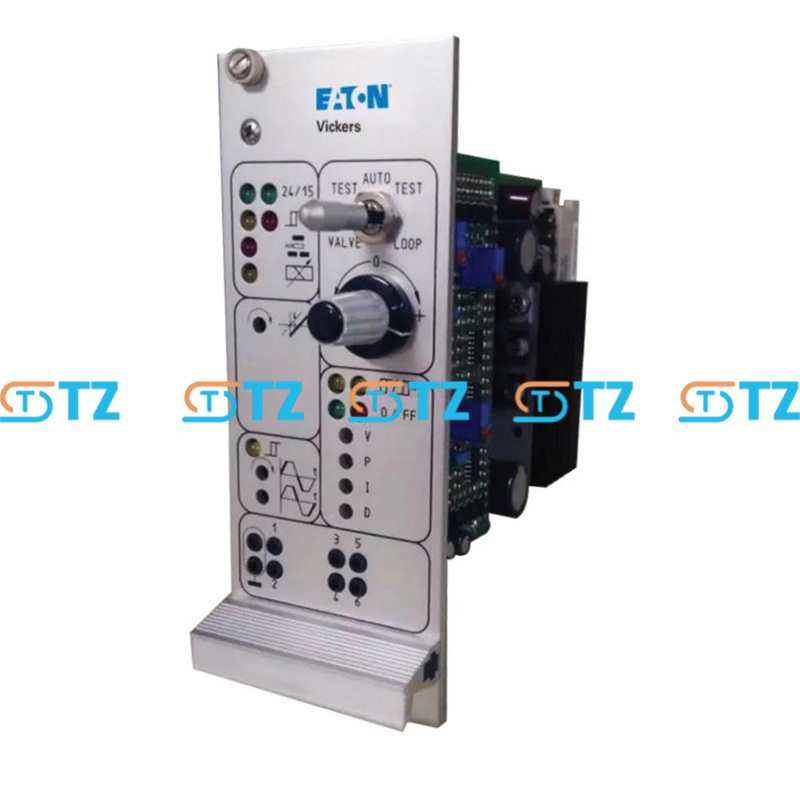

Vickers EEA-PAM-535-D-32 Leistungsverstärker mit PID-Modulen für Proportionalventil KF*G4V-5

Die elektrohydraulische Leistungsverstärkerkarte Vickers EEA-PAM-535-D-32 mit integrierten PID-Modulen ist für Proportional-Hydraulikventile der Serie KF*G4V-5 ausgelegt. Sie arbeitet mit 24 V Gleichstrom und unterstützt Steuerspannungen von ±10 V und Steuerströme von ±20 mA. Zusätzlich verfügt sie über eine Steuerspannung von +15 V, Vorsteuerungs- und Rampeneingänge von ±10 V, Überwachungsfunktionen und einen maximalen Magnetstrom von 2,7 A. Geeignet ist sie für die Proportionalventilsteuerung, geschlossene Hydrauliksysteme, Industriemaschinen und elektrohydraulische Bewegungssteuerungsanwendungen.

Hauptmerkmale

• Integrierte PID-Module für die elektrohydraulische Regelung.
• Entwickelt für Vickers KF*G4V-5 Proportionalventile.
• 24 V Gleichstrom-Eingangsnetzteil.
• Unterstützt ±10 V Steuerspannungseingang.
• Unterstützt ±20 mA Steuerstromeingang.
• Bietet +15 V Steuerversorgungsausgang.
• Maximaler Magnetspulenstrom von ca. 2.7 A.
• ±10 V Vorwärtskopplungseingang.
• ±10 V Rampeneingang zur kontrollierten Beschleunigung/Verzögerung.
• Monitorausgabe unterstützt ±10 V.
• Intern +10 V und -10 V Referenzspannungen, die jeweils bis zu 5 mA liefern können.
• Hochohmiger Sensoreingang von ca. 1 MΩ.
• Eingangsspannungsimpedanz ungefähr 47 kΩ.
• Stromeingangsimpedanz ungefähr 100 Ω.
• Alarmausgangskapazität bis zu 50 mA.
• Kompakte industrielle Steuerkarte im Eurocard-Stil.

• Kombiniert Verstärker- und PID-Funktionen auf einer einzigen Karte und ersetzt damit zwei herkömmliche Elektronikkarten in der entsprechenden EEA-PAM-Konfiguration.

Hauptanwendungen

Die EEA-PAM-535-D-32 wird hauptsächlich verwendet in industrielle Hydrauliksteuerungssystemeinsbesondere dort, wo eine präzise proportionale Ventilsteuerung erforderlich ist.

Typische Anwendungen

Hydraulische Proportionalventilsteuerung

Elektrohydraulische Bewegungssteuerung

Geschlossene hydraulische Regelung

Industriepressen

Werkzeugmaschinen

Spritzgießmaschinen

Metallverarbeitungsanlagen

Stahlwerksmaschinen

Hydraulische Produktionsmaschinen

Industrielle Automatisierungsanlagen

Positions- und Geschwindigkeitsregelungssysteme

Steuerung des hydraulischen Aktuators

Kompatible Geräte

Das Modell ist speziell für die Verwendung mit KF*G4V-5 Proportionalventile.

Das genaue EEA-PAM-535-D-32 wird von mehreren Anbietern industrieller Automatisierungstechnik identifiziert als „Vom Hersteller nicht mehr produziert.“

Das Modell ist jedoch weiterhin über einige Anbieter von Überbeständen an Industrieautomatisierungsprodukten und spezialisierte Lieferanten erhältlich, darunter auch über aktuelle Angebote mit begrenztem Lagerbestand.

Da dieser Verstärker auf eine bestimmte Proportionalventil-/Regelungskonfiguration abgestimmt ist, sollte die Auswahl des Ersatzteils auf der Grundlage der bestehendes Vickers-Ventilmodell, Rückkopplungssignal, Steuersignal und Anforderungen an die Hydrauliksteuerung anstatt einen generischen Ersatz zuzuweisen.

Alle Artikel sind ab Lager des Händlers erhältlich und originalverpackt. Bitte informieren Sie uns, falls andere Zustände gewünscht sind (gebraucht, Ausstellungsstück, generalüberholt usw.).
