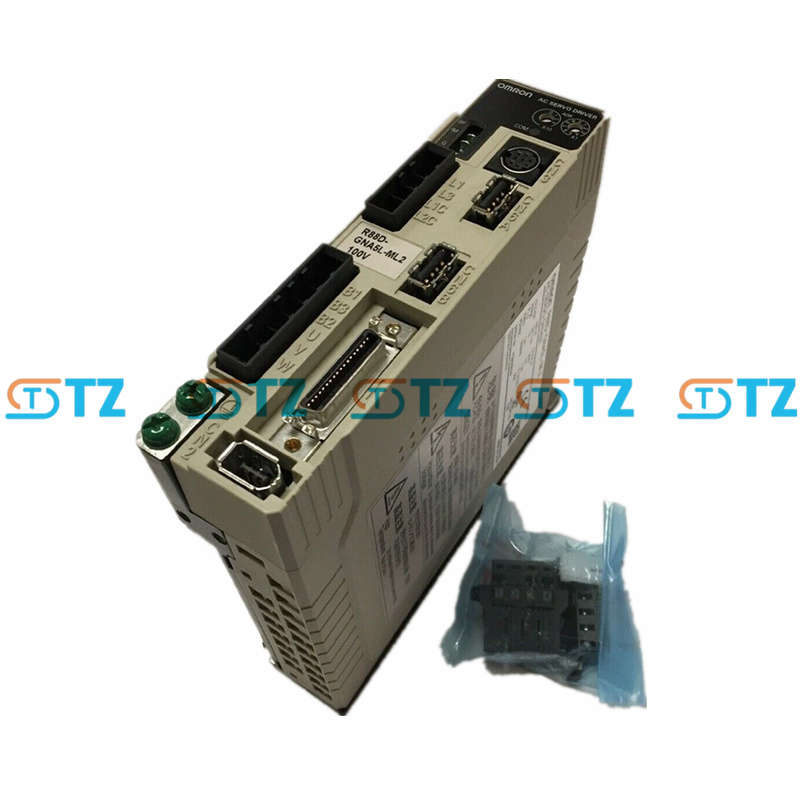

OMRON R88D-GNA5L-ML2 AC-SERVOANTRIEB G-SERIE

Produktparameter

Temperatur und Luftfeuchtigkeit der Betriebsumgebung: 0 bis 55 °C, maximal 90 % relative Luftfeuchtigkeit (keine Kondensation)

Temperatur und Luftfeuchtigkeit der Lagerumgebung: -20 bis 65 °C, maximal 90 % relative Luftfeuchtigkeit (keine Kondensation)

Arbeits- und Lagerumgebung: Keine korrosiven Gase

Vibrationsfestigkeit: 10 bis 60 Hz, doppelte Amplitude 0,1 mm oder maximale Beschleunigung 5,88 m/s² (X-, Y-, Z-Richtung)

Stoßfestigkeit: Maximale Beschleunigung von 19,6 m/s², jeweils zweimal in X-, Y- und Z-Richtung

Isolationswiderstand: Mindestens 0,5 MΩ (500 VDC) zwischen dem Stromversorgungs-/Stromleitungsanschluss und der Gehäuseerde

Spannungsfestigkeit: 1500 VAC zwischen dem Netzteil-/Netzleitungsanschluss und der Gehäuseerdung für 1 Minute (50/60 Hz)

Schutzart: Im Panel integriert (IP10)

Internationale Normen: EU-Richtlinien und britische Vorschriften: EMV, Niederspannung

UL-Norm: UL 508C

CSA-Standard: CSA C22.2 Nr. 14

Koreanische Funkvorschriften (KC): Zertifiziert

Elektrische Eigenschaften (100 VAC Eingangsmodell) Dauerausgangsstrom (rms): 1,3 A

Momentaner maximaler Ausgangsstrom (rms): 3,9 A

Hauptstromversorgung: Leistungskapazität: 0,4 KVA

Versorgungsspannung: Einphasig 100 bis 115 VAC (85 bis 127 V), 50/60 Hz

Nennstrom: 1,4 A

Stromversorgung des Steuerkreises: Versorgungsspannung: Einphasig 100 bis 115 VAC (85 bis 127 V), 50/60 Hz

Nennstrom: 0,09 A

Heizleistung: Hauptstromkreis: 10,1W

Steuerstromkreis: 4,4 W

Steuerungsmethode: Volldigitales Servo

Wechselrichtermethode: IGBT-gesteuerte PWM-Methode

PWM-Frequenz: 12,0 kHz

Maximal einsetzbare Motorleistung: 50 W

Verwendbarer Servomotor (R88M-): 3000 U/min Servomotor (inkrementeller Typ): G05030H

Servomotor mit 3000 U/min (absoluter Typ): G05030T

Leistung: Drehzahlregelbereich: 1:5000

Drehzahländerungsrate: Lastkennlinie: 0 % bis 100 % (bei Nenndrehzahl) ≤ 0,01 %

Spannungsverlauf: 0 % bei ±10 % der Nennspannung (bei Nenndrehzahl)

Temperaturverhalten: ≤ ±0,1 % bei 0 bis 50 °C (bei Nenndrehzahl)

Reproduzierbarkeit der Drehmomentregelung: ±3 %

Funktion

MECHATROLINK-II-Kommunikation: Unterstützt Hochgeschwindigkeits-Bewegungssteuerung in Echtzeit, vereinfacht die Verbindung mit dem Controller und spart Platz bei der Verkabelung.

Volldigitale Servosteuerung: Eine hochpräzise Geschwindigkeits- und Positionssteuerung wird durch die von IGBT gesteuerte PWM-Methode erreicht.

Selbstoptimierung in Echtzeit: Unterstützt die automatische Verstärkungsanpassung zur Leistungsoptimierung.

Unterstützung für Absolutwertgeber: Kann in Verbindung mit Servomotoren mit Absolutwertgeber verwendet werden.

Schutzfunktionen: einschließlich Überlastschutz, Überspannungsschutz und elektronischer Thermofunktion, um den sicheren Betrieb der Geräte zu gewährleisten.

Anwendungsszenarien

Kleine Maschinen wie Verpackungsmaschinen, Etikettiermaschinen, Druckmaschinen usw. erfordern eine präzise Positions- und Geschwindigkeitsregelung.

Automatisierte Produktionslinie: Wird zur Bewegungssteuerung von Geräten wie Förderbändern und mechanischen Händen verwendet.

Die elektronische Fertigung, wie z. B. SMT-Geräte, Dosiermaschinen, Prüfgeräte usw., erfordert eine hohe dynamische Reaktion.

Robotertechnologie: Servoantriebe für kleine Roboter oder mechanische Arme, die eine präzise Bewegungssteuerung ermöglichen.

Andere Präzisionsanwendungen, wie etwa medizinische Geräte, Textilmaschinen usw., erfordern stabile und effiziente Servosysteme.
