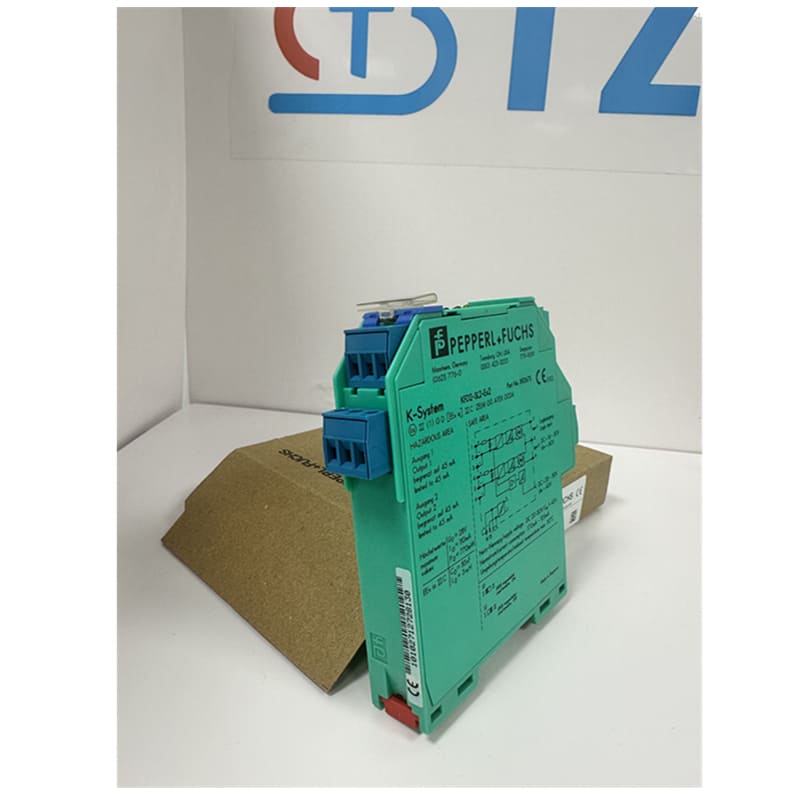

KFD2-SL2-Ex2 Pepperl Fuchs ISOLATIONSBARRIERE FÜR MAGNETVENTILTREIBER

Produktparameter

Stromversorgung: Nennspannung 20...30 V DC (Versorgung über Power Rail oder Klemme), Verlustleistung ≤ 1,5 W, maximale Leistungsaufnahme ≤ 2 W, Welligkeit ≤ 50 µA rms.

Eingang (Steuerseite): Klemmen 1+ und 2- anschließen; 4+, 5-, Eingangstyp unpolarer Logikeingang (High-Pegel ≥ 10 V DC, Low-Pegel ≤ 2 V DC), Last ≥ 100 kΩ, Ansprechzeit < 10 ms.

Ausgang (bauseitig): Klemmen 7+ und 8- anschließen; 10+, 11-, Ausgangsspannung 11,7V DC, maximaler Strom 45 mA, Bürde 0...300 Ω (inkl. Magnetventilwiderstand), Überlastschutz, Ansprechzeit < 10 ms.

Leistungsindikatoren: Schaltfrequenz bis zu 10 Hz, LFD erkennt Unterbrechungs-/Kurzschlussfehler, LED zeigt Fehlerstatus an, hohe Präzision, unterstützt SIL 2-Anwendungen.

Isolierung und Sicherheit: Eingang/Ausgang und Eingang/Stromversorgung sind eigensicher isoliert (Spitzenspannung 375 V), Ausgang/Stromversorgung ist funktionell isoliert (50 V AC), die Schutzklasse ist IP20 gemäß SIL 2 (IEC/EN 61508) und die elektromagnetische Verträglichkeit entspricht EN 61326-1:2013.

Zertifizierungen: CE, ATEX (II (1)G [Ex ia Ga] IIC usw.), IECEx, cULus, Explosionsparameter Uo = 11,7 V, Io = 45 mA, Po = 0,26 W, Um = 250 V.

Mechanische Parameter: Abmessungen 20 x 124 x 115 mm, Gewicht ca. 150 g, Montage auf 35 mm DIN-Schiene, Schraubklemmenanschluss, Umgebungstemperatur -20...60 °C.

Funktion

Isolieren und konvertieren Sie das unpolare Logikeingangssignal aus dem sicheren Bereich in einen Stromausgang für den Gefahrenbereich, der zum Ansteuern eines 2-Kanal-Magnetventils oder einer Anzeigeleuchte verwendet wird.

Unterstützt die Leitungsfehlererkennung (LFD), erkennt automatisch Unterbrechungen oder Kurzschlüsse und zeigt diese über LED-Anzeigen zur bequemen Fehlerdiagnose an.

Es bietet einen 11,7-V-Gleichstromausgang mit bis zu 45 mA und unterstützt die Power-Rail-Systemintegration und funktionale Sicherheit SIL 2.

Eigensicheres Design, schnelle Reaktion (< 10ms), ausgestattet mit grüner LED (normale Stromversorgung) und roter LED (Fehler).

Einfach zu installieren und zu warten, kompatibel mit DIN-Schienen und geeignet für die isolierte Übertragung von Schaltsignalen.

Anwendungsszenarien

KFD2-SL2-Ex2 wird häufig in der Prozessautomatisierung in Branchen wie der Petrochemie, Pharmazie, dem Bergbau und der Ölraffination eingesetzt und eignet sich für explosionsgefährdete Bereiche der Zone 0/1/2 oder Div. 1/2. Es dient zur Steuerung von Magnetventilen, pneumatischen Antrieben oder Kontrollleuchten in explosionsgefährdeten Bereichen und gewährleistet die zuverlässige Übertragung logischer Signale durch Steuerungssysteme in sicheren Bereichen (wie SPS oder DCS) sowie die Unterstützung von Fehlererkennung und SIL 2-Sicherheitsanwendungen. Das Gerät ist ATEX-, IECEx- und cULus-zertifiziert und eignet sich für industrielle Prozesssysteme, die hohe Sicherheit und präzise Steuerung erfordern.
