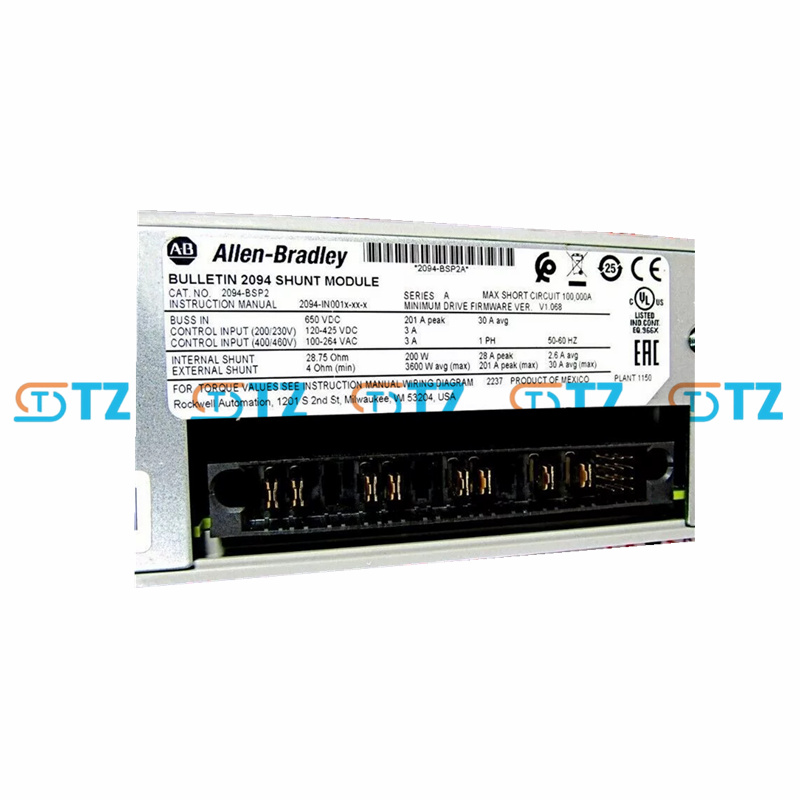

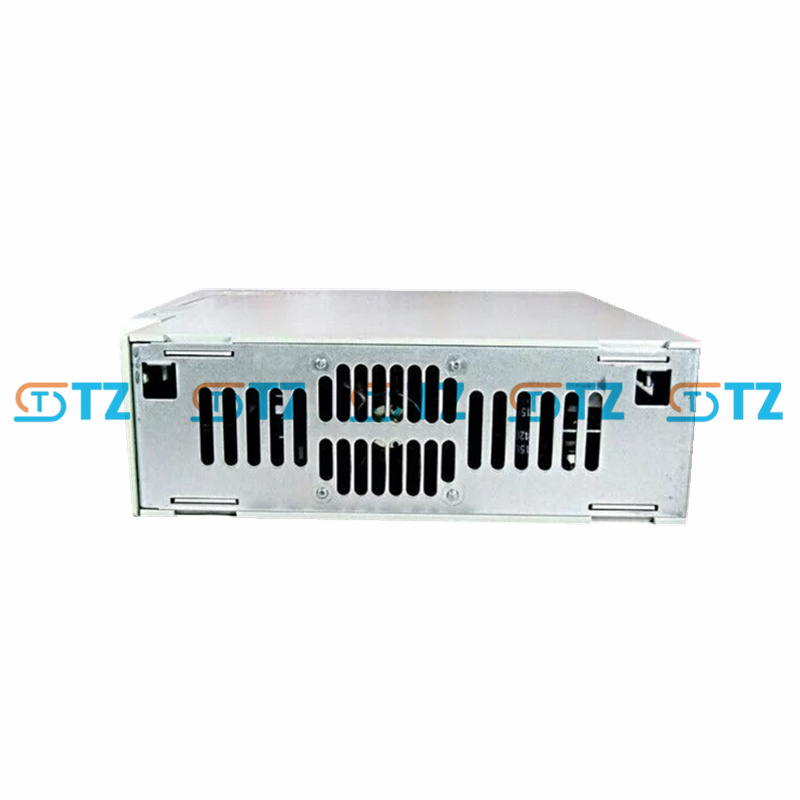

ALLAN BRADLEY 2094-BSP2 KINETIX 6000/6200/6500 SHUNT-MODUL

Produktparameter

Bus-Eingangsspannung: 650 VDC

Eingangsspannungsbereich: 230/460 V AC (kompatibel mit 200 V- und 400 V-Treibern)

Dauerhafte Shuntleistung: 200 W

Spitzenleistung:

230 V Wechselstrom: 5,7 kW

460 V Wechselstrom: 22,5 kW

Spitzenstrom:

230 V Wechselstrom: 14 A

460 V Wechselstrom: 28 A

Shunt-Widerstand: 28,5 Ω (Innenwiderstand)

Kapazität: 470 µF

Kurzschlussfestigkeit: 200.000 A (rms) symmetrisch

Größe:

Höhe: 287 mm (11,3 Zoll)

Breite: 70 mm (2,76 Zoll)

Tiefe: 263 mm (10,3 Zoll)

Gewicht: Etwa 3,5 kg

Betriebstemperatur: 0 °C bis 50 °C (32 °F bis 122 °F)

Relative Luftfeuchtigkeit: 5 % bis 95 % (nicht kondensierend)

Höhe:

1000 m (3281 ft) ohne Leistungsreduzierung

Ab 3.000 m (9.843 ft) ist eine Leistungsreduzierung erforderlich

Vibrationsbereich: 5–55 Hz, 0,35 mm Verschiebung; 55–500 Hz, 2,0 g Spitzenbeschleunigung

Schlagfestigkeitsbewertung: 15 g, 11 ms halbsinusförmiger Impuls

Schutzklasse: IP20 (muss im Schaltschrank installiert werden)

Besonderheit

Energiemanagement: Absorbieren Sie überschüssige Energie im Regenerationsprozess des Servosystems, um eine Überspannung des Busses zu verhindern und die Systemstabilität zu verbessern.

Hohe Shunt-Kapazität: Liefert 200 W Dauerleistung und bis zu 22,5 kW Spitzenleistung für Anwendungen mit hoher dynamischer Last.

Zustandsüberwachung: Ausgestattet mit einer LED-Anzeige zur Anzeige von Shunt-Fehlern, Übertemperaturfehlern und Busstatus für eine schnelle Diagnose.

Flexibler Anschluss: Unterstützung für externe Shunt-Widerstände (über 3-poligen Phoenix-Anschluss) und externe Thermoschalter (über 2-poligen Phoenix-Anschluss) für eine erhöhte Systemanpassungsfähigkeit.

Modularer Aufbau: Wird auf der Kinetix-Stromschiene montiert und lässt sich nahtlos in IAM- und AM-Module integrieren, um Verkabelung und Wartung zu vereinfachen.

Anwendungsszenario

Herstellung: Absorbieren regenerative Energie und schützen Servoantriebe in Robotersystemen und CNC-Maschinen.

Materialhandhabung: Wird in hochdynamischen Lastszenarien für Förderbänder und Stapler verwendet, um einen stabilen Systembetrieb sicherzustellen.

Verpackungsindustrie: Verwalten Sie die Energie, die durch häufiges Starten und Stoppen in Hochgeschwindigkeitsverpackungsmaschinen entsteht, um die Lebensdauer der Geräte zu verlängern.

Druck und Textil: Unterstützen Sie den reibungslosen Betrieb von Druckmaschinen und Textilmaschinen, um Überspannungsausfälle zu verhindern.

Automobilindustrie: Wird in Stanzgeräten und Montagelinien für hohe Anforderungen an die Stromrückgewinnung verwendet.
