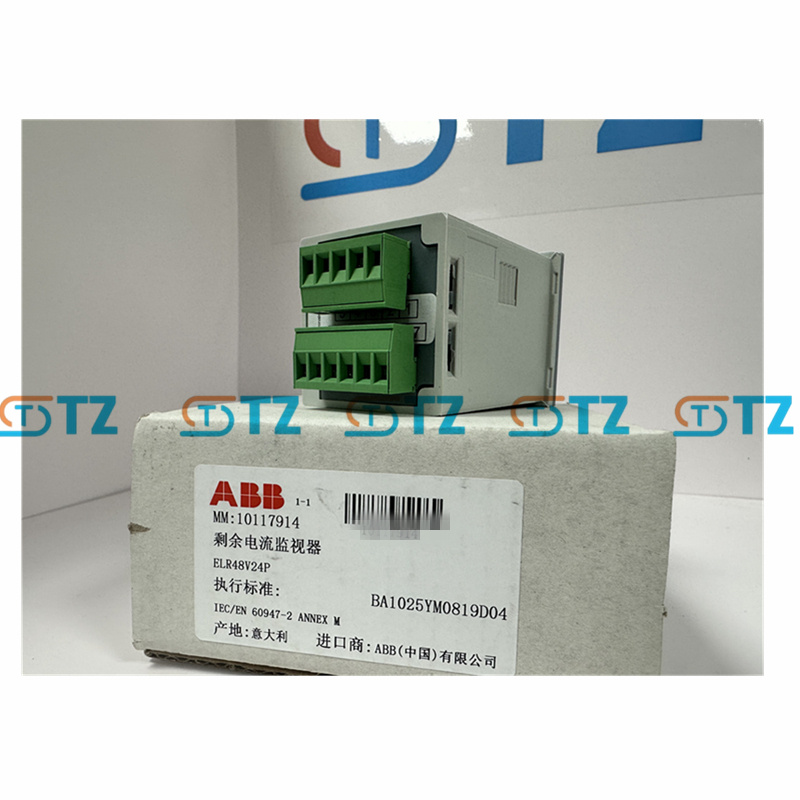

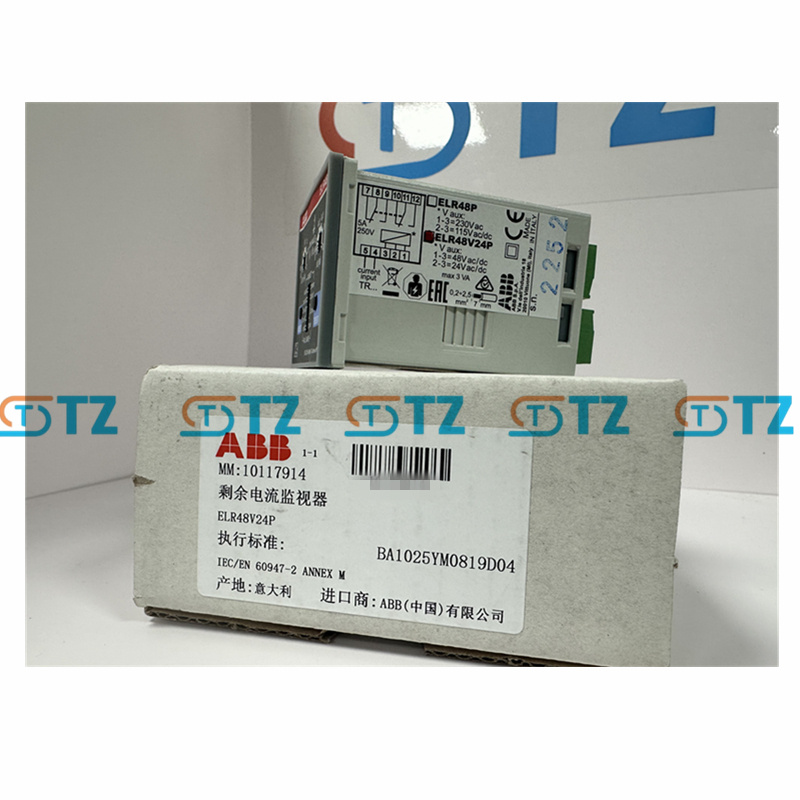

ABB 2CSG452211R1202 ELR48V24P ELEKTRONISCHES FEHLERSTROMRELAIS

Produktparameter

Produktmodell: 2CSG452211R1202

Produktname: ELR48V24P Fehlerstromrelais

Betriebsspannung: 24-48 V AC/DC (±20 %)

Frequenz: 50/60 Hz

Frequenzfilterung: Typ A

Empfindlichkeitseinstellung (IΔn): 0,03 A bis 30 A

Einstellung der Auslösezeit (Δt): 0 bis 5 Sekunden

Anzahl der Kontakte: 2

Kontaktkapazität: 5 A (250 V AC)

Leistungsaufnahme: <7W

Betriebstemperaturbereich: -10°C bis +60°C

Schutzart: IP20

Installationsmethode: Panel-Installation (Frontplatte) oder DIN-Schienen-Installation

Norm: IEC/EN 60947-2 Anhang M

Funktion

Überwachung und Schutz vor Leckströmen: Durch die Erkennung von Leck- oder Erdschlussströmen durch externe Ringkerntransformatoren (wie TR2) wird das Stromverteilungssystem vor dem Einfluss elektrischer Fehler geschützt.

Das Erkennungsprinzip basiert auf dem Magnetfeld, das vom Leiter erzeugt wird, der durch den Ringkerntransformator verläuft. Unter normalen Umständen ist die Vektorsumme Null. Bei einem Fehler wird ein von Null verschiedener Vektor erzeugt, der den Schutz auslöst.

Flexible Einstellungen: Unterstützt die Minidip-Anpassung der Empfindlichkeit (0,03–30 A) und der Auslösezeit (0–5 Sekunden), um unterschiedliche Anwendungsanforderungen zu erfüllen.

Es kann eine automatische oder manuelle Reset-Logik sowie ein Fail-Safe-Modus eingestellt werden (um im Fehlerfall eine sichere Trennung zu gewährleisten).

Benutzerfreundliches Design: Ausgestattet mit Test- und Reset-Tasten für bequemes Testen und Bedienen vor Ort.

Zwei Status-LED-Anzeigen zeigen den Betriebszustand des Relais an.

Hohe Kompatibilität: Kompatibel mit Ringkerntransformatoren der Serien MCB, MCCB und TR von ABB, geeignet für eine Vielzahl von Niederspannungsverteilungssystemen.

Standardkonformität: Entspricht der Norm IEC/EN 60947-2 Anhang M, um eine schnelle und zuverlässige Schutzreaktion zu gewährleisten.

Anwendungsszenarien

Industrielle Stromverteilung: Wird in Stromverteilungssystemen von Fabriken, Fertigungswerkstätten, der chemischen oder metallurgischen Industrie verwendet, um Geräte zu überwachen und vor Leckagen oder Erdschlüssen zu schützen.

Es eignet sich für Szenarien, die eine hohe Zuverlässigkeit und schnelle Fehlerreaktion erfordern.

Gewerbegebäude: Stromverteilungssysteme werden in Bürogebäuden, Einkaufszentren, Krankenhäusern und anderen Orten eingesetzt, um die elektrische Sicherheit zu gewährleisten und Brände oder Geräteschäden durch Leckagen zu verhindern.

Rechenzentrum: Überwachen Sie wichtige Geräte auf Leckagen, schützen Sie Server und empfindliche elektronische Geräte und sorgen Sie für eine unterbrechungsfreie Stromversorgung.

Energiemanagement und Wartung: In Verbindung mit dem Energiemanagementsystem liefert es Leckagedaten, die dem Wartungspersonal helfen, Fehler schnell zu diagnostizieren und zu beheben und so Ausfallzeiten zu reduzieren.
